تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: H1Z2Z2-K 1x10mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م / لفة
الأسعار: Negotiation
تفاصيل التغليف: 100 م / لفة ، لفتين لكل كرتونة ، حجم الكرتون: 42 * 42 * 22 سم أيضا حزمة وفقا لمتطلبات العملاء
وقت التسليم: 3-7 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كبل شمسي 10 مم 2 |
بناء: |
80 / 0.4 مم |
مادة العزل: |
XLPE |
نطاق درجة حرارة: |
-40 ℃ ~ + 90 ℃ |
مادة موصل: |
نحاس معلب مجدولة |
كابل OD: |
7.4 مم |
مقاومة: |
≤1.95 (Ω / كم) |
الفولطية: |
AC Uo / U0.6 ~ 1.0KV ، DC1.5KV |
اللون: |
أسود أحمر |
التعبئة: |
100 م لكل لفة |
اسم المنتج: |
كبل شمسي 10 مم 2 |
بناء: |
80 / 0.4 مم |
مادة العزل: |
XLPE |
نطاق درجة حرارة: |
-40 ℃ ~ + 90 ℃ |
مادة موصل: |
نحاس معلب مجدولة |
كابل OD: |
7.4 مم |
مقاومة: |
≤1.95 (Ω / كم) |
الفولطية: |
AC Uo / U0.6 ~ 1.0KV ، DC1.5KV |
اللون: |
أسود أحمر |
التعبئة: |
100 م لكل لفة |
كابل TUV EN50618 XLPE المعزول بالنحاس المعلب 10 مم 2 للطاقة الشمسية للنظام الشمسي
يستخدم الكبل الكهروضوئي الكهروضوئي (كبل PV) لنقل الطاقة في صندوق التوصيل باللوحة الشمسية ، والانتقال بين اللوح الكهروضوئي وصندوق التقاء الطاقة ، ويستخدم أيضًا لطاقة الرياح ووضع المسار لمحطة الطاقة.
تستخدم أساسا في بيئة خارجية وعرة.
مواد
الموصل: نحاس معبأ ناعم عالى
العزل: 125 material شعاع الإلكترون مواد العزل عبر XLPE
الجاكيت: 125 beam مادة عازلة ذات شعاع إلكتروني متصالبة XLPE
العوازل ، الجاكيتات تستخدم المواد المتقاطعة الخالية من الهالوجين الخالية من الهالوجين ، مع نعومة ممتازة ، مقاومة للحرارة ، مقاومة البرد ، مقاومة التآكل ، مقاومة الزيت ، مقاومة الأحماض والقلويات ، مقاومة للماء ، مقاومة للأشعة فوق البنفسجية ومقاومة عالية للحريق ، صديقة للبيئة ، خدمة الحياة على مدى 25 سنة.
نوع | المقطع العرضي | تصميم ستراند | قطر الموصل | مقاومة الموصل | القطر الخارجي | الفولطية | التصنيف الحالي |
H1Z2Z2-K 1x10mm2 | 10 مم 2 | 80x .40.4 ملم | 4.4 ملم | 1.95 Ω / كم | 7.4 مم | 1500 فولت تيار مستمر | 98 أ |
تطبيق :
مصممة خصيصا لربط مكونات النظام الكهروضوئي داخل و
خارج المبنى والمعدات ذات المتطلبات الميكانيكية العالية والطقس القاسي
الشروط. للمنشآت الدائمة.
الخصائص العامة:
كابل مصنوع من عازل وطلاء متصالب بالحزمة الإلكترونية ؛مقاومة عالية للحرارة والبرودة والزيت والتآكل والأوزون والأشعة فوق البنفسجية والطقس ؛مع رد فعل محسن في حالة نشوب حريق.دخان منخفض ، خالٍ من الهالوجين ، خالٍ من اللهب ،
مقاوم للهب؛مرن ، سهل التجريد ، متطلب مساحة منخفضة للغاية ، للغاية ، للغاية
قوي ميكانيكيًا ، وعمر طويل جدًا.
المزايا البارزة:
1. عزل مزدوج الجدار. شعاع الالكترون متصالب
2. مقاومة ممتازة للأشعة فوق البنفسجية والزيوت والشحوم والأكسجين والأوزون
3. مقاومة ممتازة للتآكل
4. خال من الهالوجين ، مثبطات اللهب ، سمية منخفضة
5. مرونة ممتازة وتجريد الأداء
6. قدرة تحمل عالية الحالية
7. وافق TUV
اسم المنتج | الكابلات الشمسية القياسية TUV |
نموذج رقم. | H1Z2Z2-K 1x 10 مم 2 |
الجهد االكهربى | كابل عالي الجهد |
مادة العزل | XLPE |
شكل مادي | سلك مستدير |
شهادة | روش ، م ، توفالو |
المعايير | TUV EN50618 |
النوى | 1 كور |
حزمة النقل | طبل خشبي حديد ، طبل حديد |
تطبيق | بناء ، مترو ، صناعي ، محطة كهرباء |
مادة غمد | XLPE |
مادة الأسلاك الأساسية | نحاس معبأ |
المقطع العرضي | 10 مم 2 |
اسم | كابل PV |
وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
مثبطات اللهب ، مقاومة القطع ومقاومة الاختراق. | |
مستوى حماية الكبل Ⅱ. | |
مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |
هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم ^ 2 PV1 - F |
25 ، 16 و 10 ، 6 ، 4 ، 2 مم ^ 2 PV PV | |
العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 4 مم 2 ، 6 مم 2 و 16 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)

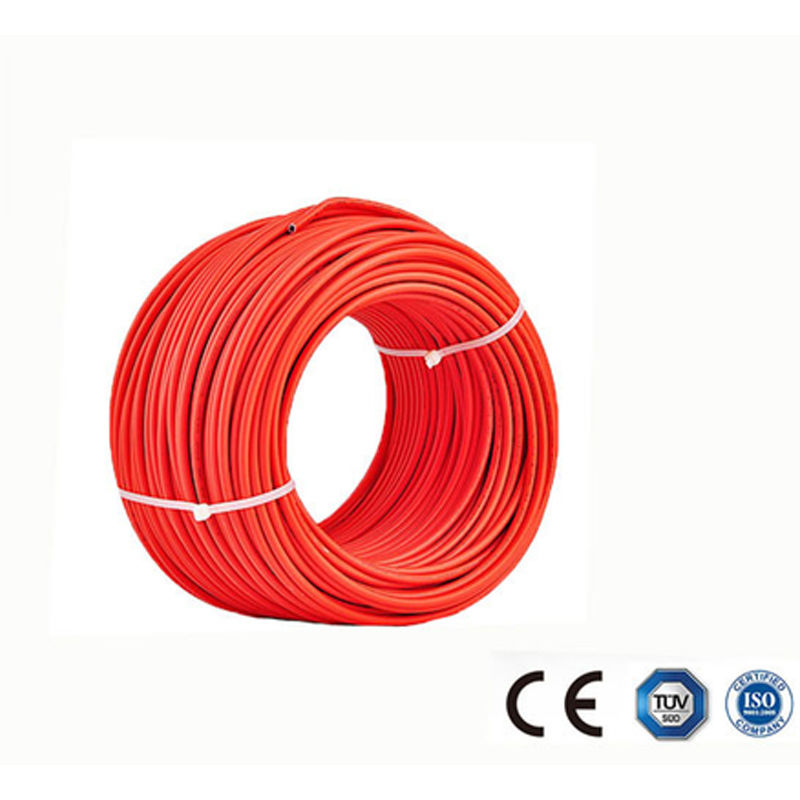

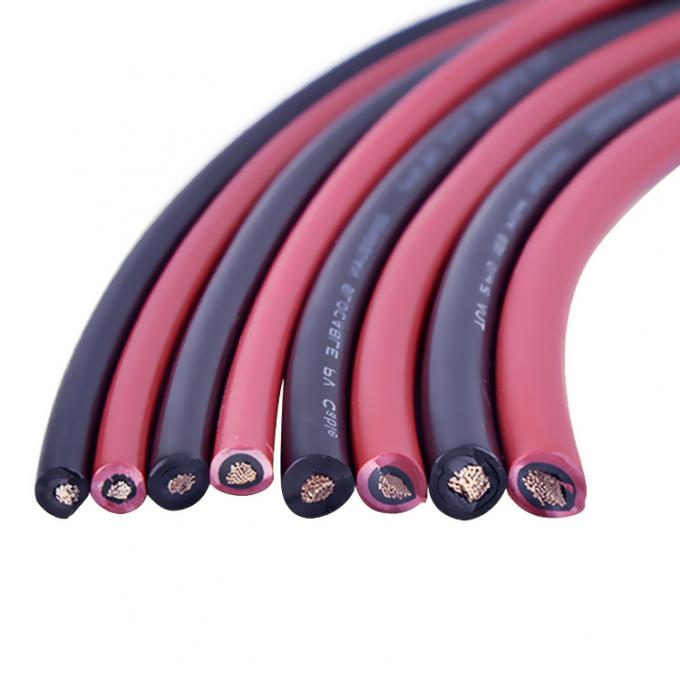

صور الكابلات الشمسية 10 مم 2
