تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: DC-DC
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiation
تفاصيل التغليف: 100sets / polybag 500sets / carton 39x39x22cm
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 5000 زوجا في اليوم
اسم المنتج: |
الكابلات الشمسية الكهروضوئية |
موصل كابل: |
النحاس المعلب |
درجة الحماية: |
IP67 |
التصنيف الحالي:: |
30 أ |
مقاومة التواصل: |
≤5mΩ |
اللون: |
أسود |
اسم المنتج: |
الكابلات الشمسية الكهروضوئية |
موصل كابل: |
النحاس المعلب |
درجة الحماية: |
IP67 |
التصنيف الحالي:: |
30 أ |
مقاومة التواصل: |
≤5mΩ |
اللون: |
أسود |
وافقت TUV على الكابلات الشمسية المقاومة للأشعة فوق البنفسجية للألواح الشمسية والنظام الشمسي
وصف الكابلات الشمسية
وصف الكبل:
عزل مزدوج ، كبلات ذات شعاع إلكتروني متصالبة لمحطة الطاقة الكهروضوئية.
[اعمال بناء]
الموصل: نحاس معبأ ، وفقًا لـ VDE 0295 / IEC 60228 ، Class5
العزل: بوليوليفين كوبوليمر شعاع إلكتروني متصالب
الغلاف الخارجي: بوليوليفين كوبوليمر شعاع إلكتروني متصالب
لون الغلاف: أسود / أحمر
| نوع | تعبر | ساحل | موصل | موصل | الخارجي | مصنف | مصنف | وزن |
| الجزء | التصميم | قطر الدائرة | مقاومة | قطر الدائرة | الجهد االكهربى | تيار | ||
| مم² | No.x ø (مم) | مم | Ω / كم | مم | VAC / DC | أ | كجم / كم | |
| PV-1 * 1.5 مم² | 1.5 | 30 × 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2.5 مم² | 2.5 | 50 × 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4.0 مم² | 4.0 | 56 × 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6.0 مم² | 6.0 | 84 × 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
موصل
| معدل الجهد: | 1000 فولت |
| التصنيف الحالي: | 22 أمبير (2.5 مم 2) ، 30 أمبير (4 مم 2 ، 6 مم 2) |
| اختبار الجهد: | 6 كيلو فولت (50 هرتز) |
| درجة الحماية: | IP67 / IP2X |
| مادة العزل: | PC / PA / PPO / TPE |
| مواد الاتصال: | نحاس مطلي بالفضة |
| درجة حرارة التشغيل: | -40 درجة مئوية ~ + 90 درجة مئوية |
| فئة آمنة: | 2 |
| فئة اللهب: | UL94-V0 |
| مقاومة التلامس لموصلات القابس: | ≤5mΩ |
| قوة الإدخال: | N50N |
| سحب القوة: | N50N |
| كابل مناسب: | 2.5 مم 2/4 مم 2/6 مم 2 (AWG14 / 12/10) |
| نظام قفل: | التقط |
| رقم المنتج. | DC-DC |
| الفولطية | TUV 1000V DC |
| التصنيف الحالي | 30 أ |
| مقاطع عرضية مناسبة للكابلات | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| حجم المحطة | Φ4.0 ملم |
| اختبار الجهد | DC 8KV 1 دقيقة |
| درجة التلوث | 2 |
| فئة الحماية | الفئة الثانية |
| المواد الطرفية | نحاس معبأ |
| مقاومة التواصل | Ω 5 مΩ |
| مواد العزل | قدرة شرائية |
| مستوي رقم التعريف الألكتروني | IP67 (IEC 60529) |
| قوة سحب | ≥ 50 ن |
| قوة الإدراج | ≤ 50 ن |
| اختبار درجة الحرارة | -40 درجة مئوية ~ + 85 درجة مئوية |
| فئة اللهب | UL94V - 0 |
تعليمات التجميع
أثناء التجميع الذاتي ، يتم استخدام الأجزاء والأدوات الأخرى المذكورة أو إذا تم تجاهل تعليمات التحضير والتجميع الموضحة هنا ، فلا يمكن ضمان السلامة أو الامتثال للبيانات الفنية.
للحماية من الصدمات الكهربائية ، يجب عزل الموصلات الكهروضوئية عن مصدر الطاقة أثناء تجميعها أو تفكيكها
يجب أن يوفر المنتج النهائي الحماية من الصدمات الكهربائية
فصل التيار تحت الحمل: يجب عدم فصل توصيلات التوصيل الكهروضوئية أثناء الحمل ، ويمكن وضعها في حالة عدم التحميل عن طريق إيقاف تشغيل محول التيار المتردد / التيار المتردد أو كسر قاطع دائرة التيار المتردد.
يجب حماية الوصلات غير المتصلة من الأوساخ والماء بغطاء مانع للتسرب.
الأجزاء الموصلة للماء IP67
مميزات:
• تجميع ملف بسيط وسريع وآمن وفعال
• تطوير التصميم المبتكر بشكل مستقل ، ولها حقوق ملكية فكرية مستقلة ، قابلة للتكيف مع الموصل مباشرة
• التحمل الميكانيكي العالي
• تيار عالي وحمل للجهد: 30 أمبير ، 1000 فولت تيار مستمر
• مقاومة منخفضة للانتقال
• تصميم مبتكر ومقاوم للماء ومقاوم للغبار: IP68
• مادة بلاستيكية ممتازة ، UL 94-V0 ، نطاق واسع لدرجات الحرارة: -40 درجة مئوية إلى 90 درجة مئوية ، ومقاومة للأحوال الجوية والأشعة فوق البنفسجية للاستخدام الخارجي لفترة طويلة
• معتمدة من TUV
التعليمات:
1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من الحصول على الاستفسار ، إذا كنت عاجلًا جدًا للحصول على السعر ، يرجى الاتصال بنا لإعطاء مواصفات كاملة حول الكابل.سيتم احتساب السعر قريبا.
2. متى حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وذلك أساسا وفقا للكمية.
3. ما هي شروط الدفع الخاصة بك؟
نحن نقبل T / T (حوالة مصرفية) ، L / C.
4. هل تقبل النظام حسب الطلب؟
نعم فعلنا.
5. هل تقدم تصنيع المعدات الأصلية وأوديإم؟
نعم.تتوفر OEM & ODM.

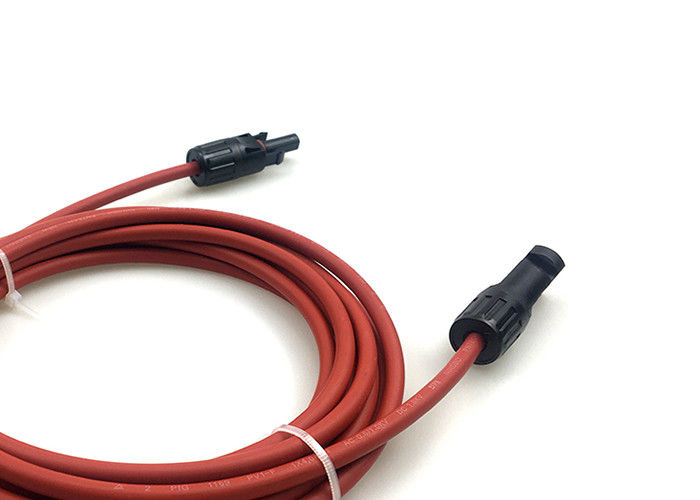

صورة لكابل الطاقة الشمسية الكهروضوئية
