تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: PV1-F 1x6mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 200 م
الأسعار: Negotiation
تفاصيل التغليف: 200 م / لفة ، 400 م / كرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
الكابلات الشمسية PV DC 6mm2 |
AC الجهد: |
600/1000 فولت |
كود HS: |
8544492100 |
اللون: |
أسود أو أحمر |
وزن: |
95 كجم / كم |
التعبئة: |
200 م / لفة |
اسم المنتج: |
الكابلات الشمسية PV DC 6mm2 |
AC الجهد: |
600/1000 فولت |
كود HS: |
8544492100 |
اللون: |
أسود أو أحمر |
وزن: |
95 كجم / كم |
التعبئة: |
200 م / لفة |
6mm2 1000V AC TUV 2pfg1169 مصدق مزدوج معزول كبل PV DC الشمسية كابل XLPE
المواصفات
الموصل: نحاس معبأ ، وفقًا لـ VDE0295 / IEC60228 ، Class5
العزل: بولي أوليفين كوبوليمر بوليمر TUV 2PfG / 1169
غمد: بولي أوليفين كوبوليمر مترابط عبر الحزم الإلكترونية TUV 2PfG / 1169
الجهد الاسمي: AC 600 / 1000V DC 1000 / 1800V
مميّز: مثبطات اللهب المقاومة للحرارة ، مقاومة للأشعة فوق البنفسجية / الأوزون / التحلل المائي / المناخ
غمد اللون: أسود أو حسب طلب الزبون
تصنيف درجة الحرارة: 45 درجة مئوية حتى + 125 درجة مئوية -40 درجة فهرنهايت حتى + 257 درجة فهرنهايت
درجة الحرارة المحيطة: 25 سنة (TUV) -40 درجة مئوية حتى + 90 درجة مئوية -40 درجة فهرنهايت حتى + 194 درجة فهرنهايت
الحد الأقصى لدرجة حرارة الدائرة القصيرة: 280 درجة مئوية ، + 536 درجة فهرنهايت
نصف قطر الانحناء: تثبيت ثابت> 4 X يتم تحريكه أحيانًا> 5X
بحجم | المقطع العرضي | هيكل الموصل | القطر الخارجي | ماكس.العاصمة | مصنف | مصنف |
المقاومة عند 20 ℃ | الجهد االكهربى | تيار | ||||
مم² | مم | مم | Ω / كم | V DC | أ | |
1 × 2.5 مم² | 2.5 ملم² | 49 × .250.25 | 5.4 | 8.06 | 1000/1500 | 30 أ |
1 × 4.0 مم² | 4.0 مم² | 56 × 850.285 | 6.1 | 4.97 | 1000/1500 | 50 أ |
1 × 6.0 ملم² | 6.0 ملم² | 84 × .300.30 | 7.1 | 3.52 | 1000/1500 | 70 أ |
1 × 10.0 ملم² | 10.0 مم² | 80 × .400.40 | 8.5 | 2.12 | 1000/1500 | 95 أ |
تطبيق :
مصممة خصيصا لربط مكونات النظام الكهروضوئي داخل و
خارج المبنى والمعدات ذات المتطلبات الميكانيكية العالية والطقس القاسي
الشروط. للمنشآت الدائمة.
اسم | كابل PV |
وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
مثبطات اللهب ، ومقاومة القطع ومقاومة الاختراق. | |
مستوى حماية الكبل Ⅱ. | |
مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |
هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم 2 PV1 - F |
25،16 و 10 ، 6،4،2.5 مم 2 سلك PV | |
العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 6 مم 2 ، 10 مم 2 و 16 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)

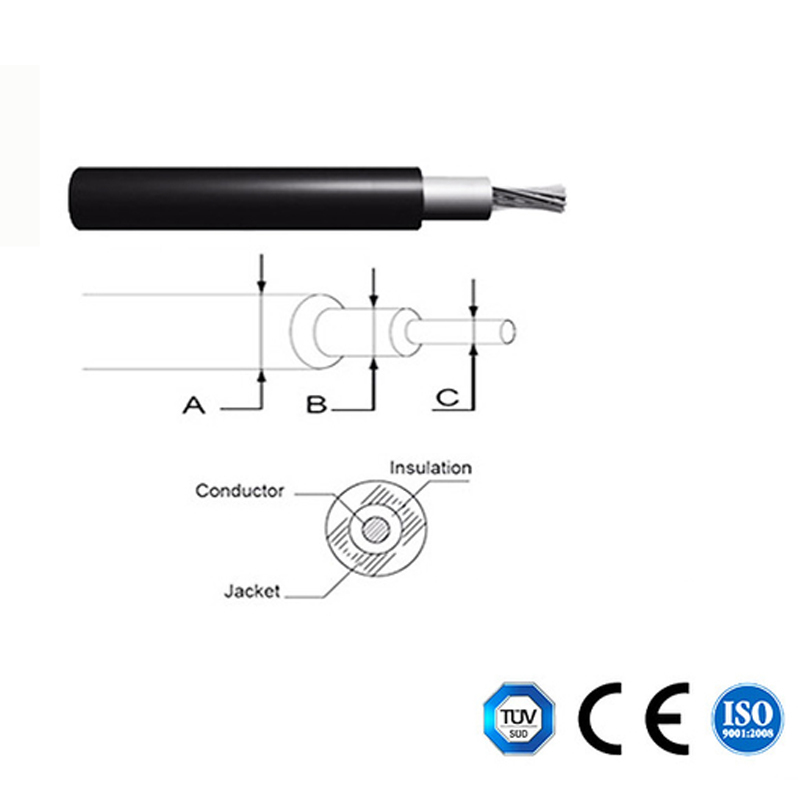

صورة لكابل الطاقة الشمسية الكهروضوئية DC 6mm2
