تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: PV1-F 1x6mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 200 م
الأسعار: Negotiation
تفاصيل التغليف: 200 م / لفة ، 400 م في الكرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كابل شمسي 6 مم 2 |
اختبار الجهد: |
6.5 كيلو فولت |
موصل: |
النحاس المعلب |
كابل OD: |
6.5 ملم |
التعبئة: |
200 م / لفة |
نطاق درجة حرارة: |
-40 ℃ ～ + 90 ℃ |
اسم المنتج: |
كابل شمسي 6 مم 2 |
اختبار الجهد: |
6.5 كيلو فولت |
موصل: |
النحاس المعلب |
كابل OD: |
6.5 ملم |
التعبئة: |
200 م / لفة |
نطاق درجة حرارة: |
-40 ℃ ～ + 90 ℃ |
موصل النحاس المعلبة المعلبة XLPE سترة العزل كابل الطاقة الشمسية 6mm2 وافق TUV
وصف المنتج
كابل مصنوع من عازل وطلاء متصالب بالحزمة الإلكترونية ؛مقاومة عالية للحرارة والبرودة والزيت والتآكل والأوزون والأشعة فوق البنفسجية والطقس ؛مع رد فعل محسن في حالة نشوب حريق.دخان منخفض ، خالٍ من الهالوجين ، خالٍ من اللهب ، مثبطات اللهب ؛مرن ، وسهل التعري ، ومتطلب مساحة منخفضة للغاية ، وعمر شديد للغاية وقوي ميكانيكيًا ، وعمر طويل جدًا.
معلومات تقنية
- درجة الحرارة: -40 درجة مئوية إلى 90 درجة مئوية
- موصل AWG: 12 إلى 2000 AWG
- مادة الموصل: نحاس مجدول معالَج بالناعمة ، وفقًا لـ ASTM B-33 و EN 60228
- الفاصل: شريط ورقي
- مادة العزل: XLPE خالية من الهالوجين ، ثرموست ، بولي أوليفين على وجه التحديد ، مصممة لتحقيق أقصى قدر من المرونة
- مادة السترة: PVC مقاوم لأشعة الشمس أسود ، دخان منخفض ، غير مهلجن ، مثبطات اللهب ، زيت ، كشط ، مركب كيميائي ومقاوم لأشعة الشمس ، اجتماع مركب متقاطع UL 44 ، UL 854
-نصف قطر الانحناء: قطر 8x
| رقم رمز المنتج | الحجم (مم 2) | موصل ديا.N / مم | قطر العزل (مم) | قطر الجاكيت الاسمي (مم) | الوزن الصافي / 1000 متر (كجم) |
| PV1-F 1x1.5mm2 | 1.5 | 30 / 0.25 | 3.1 | 4.7 | 39 |
| PV1-F 1x2.5mm2 | 2.5 | 49 / 0.25 | 3.6 | 5.3 | 48 |
| PV1-F 1x4mm2 | 4 | 56 / 0.285 | 4.1 | 5.8 | 68 |
| PV1-F 1x6mm2 | 6 | 84 / 0.285 | 4.7 | 6.4 | 88 |
| PV1-F 1x10mm2 | 10 | 80 / 0.40 | 5.6 | 7.5 | 132 |
| PV1-F 1x16mm2 | 16 | 126 / 0.40 | 7.55 | 10.2 | 205 |
تطبيق :
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك ، اتصال ، مناسبة خاصة للخارجية.مقاومة أشعة الشمس ، مكافحة الشيخوخة ، باستخدام مواد مثبطات اللهب الخالية من الهالوجين منخفضة الدخان ، درجة أعلى ، مزيد من الأمان.
| اسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
| مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
| مثبطات اللهب ، ومقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكبل Ⅱ. | |
| مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
| 3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |
| هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم 2 PV1 - F |
| 25،16 و 10 ، 6،4،2.5 مم 2 سلك PV | |
| العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
| غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
| أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
| الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 4 مم 2 ، 10 مم 2 و 16 مم 2 ، بالإضافة إلى نوى مزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)

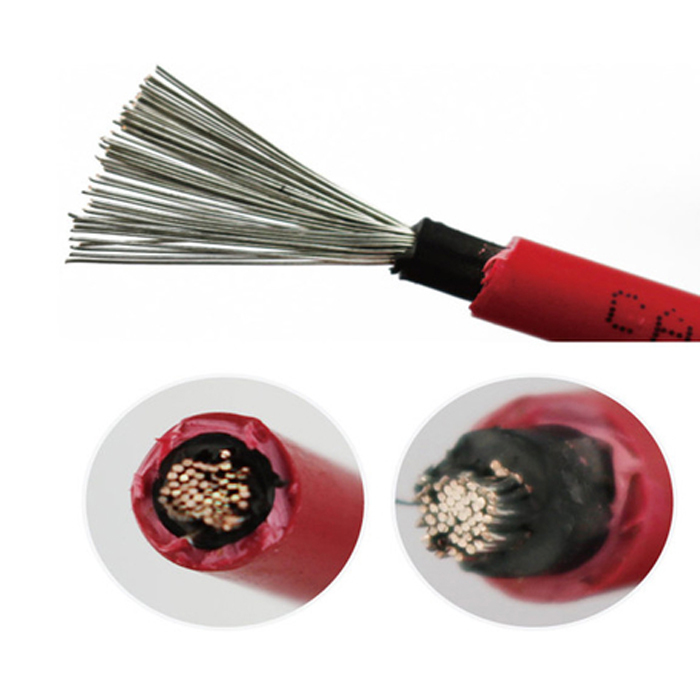

صورة لكابل شمسي 6 مم 2
