Product Details
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: PV1-F 1x6sqmm
Payment & Shipping Terms
الحد الأدنى لكمية: 200 م
الأسعار: Negotiation
تفاصيل التغليف: 200 م لكل لفة ، 400 م لكل كرتونة
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كابل الطاقة الشمسية الكهروضوئية |
مواد: |
XLPE |
تطبيق: |
محطة طاقة |
اللون: |
أسود أو أحمر |
وزن: |
95 كجم / كم |
التعبئة: |
200 م لكل لفة |
اسم المنتج: |
كابل الطاقة الشمسية الكهروضوئية |
مواد: |
XLPE |
تطبيق: |
محطة طاقة |
اللون: |
أسود أو أحمر |
وزن: |
95 كجم / كم |
التعبئة: |
200 م لكل لفة |
TUV En50618 1500V DC H1Z2Z2-K 6sqmm كهروضوئية كهروضوئية شمسية لمحطة الطاقة الشمسية
المواصفات
يختار مصمم نظام الكابلات حجم الكبل مع مراعاة جميع التقييمات لظروف التثبيت مثل تلك الموجودة
وسادة كافية متاحة لأي مواقع غير متوقعة وإمكانية أي زيادة في الحمل في المستقبل.لذلك ، بالنسبة لـ XL XLPE العادي (90 درجة مئوية)
يميل مصمم نظام الكابلات إلى تحميل الكبل بحد أقصى 75 درجة مئوية إلى 80 درجة مئوية كحد أقصى درجة حرارة التشغيل ، مع الاحتفاظ
التوازن وسادة.تجري التركيبات الشمسية بشكل عام في المناطق المحيطة العالية.
| نوع | المقطع العرضي | تصميم ستراند | قطر الموصل | مقاومة الموصل | القطر الخارجي | الفولطية | التصنيف الحالي |
| H1Z2Z2-K 1x2.5mm2 | 2.5 مم 2 | 36x φ0.285 ملم | 2.0 ملم | 8.21 Ω / كم | 5.4 ملم | 1500 فولت تيار مستمر | 50 أ |
| H1Z2Z2-K 1x4mm2 | 4 مم 2 | 56x φ0.285 ملم | 2.6 ملم | 5.09 Ω / كم | 5.9 مم | 1500 فولت تيار مستمر | 70 أ |
| H1Z2Z2-K 1x6mm2 | 6 مم 2 | 78x φ0.285 ملم | 3.3 ملم | 3.52 Ω / كم | 6.7 ملم | 1500 فولت تيار مستمر | 95 أ |
| H1Z2Z2-K 1x10mm2 | 10 مم 2 | 80x .40.4 ملم | 4.4 ملم | 1.95 Ω / كم | 7.4 مم | 1500 فولت تيار مستمر | 98 أ |
| H1Z2Z2-K 1x16mm2 | 16 مم 2 | 120x φ0.4 ملم | 5.2 ملم | 1.24 Ω / كم | 9.2 ملم | 1500 فولت تيار مستمر | 132 أ |
تطبيق :
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك ، اتصال ، مناسبة خاصة للخارجية.مقاومة أشعة الشمس ، مكافحة الشيخوخة ، باستخدام مواد مثبطات اللهب الخالية من الهالوجين منخفضة الدخان ، درجة أعلى ، مزيد من الأمان.
| اسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
| مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
| مثبطات اللهب ، مقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكبل Ⅱ. | |
| مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
| 3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |
| هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم 2 PV1 - F |
| 25،16 و 10 ، 6،4،2.5 مم 2 سلك PV | |
| العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
| غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
| أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
| الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 4 مم 2 ، 10 مم 2 و 16 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)
التعليمات:
1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من الحصول على الاستفسار ، إذا كنت عاجلًا جدًا للحصول على السعر ، يرجى الاتصال بنا لإعطاء مواصفات كاملة حول الكابل.سيتم احتساب السعر قريبا.
2. متى حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وذلك أساسا وفقا للكمية.
3. ما هي شروط الدفع الخاصة بك؟
نحن نقبل T / T (حوالة مصرفية) ، L / C.
4. هل تقبل النظام حسب الطلب؟
نعم فعلنا.
5. هل تقدم تصنيع المعدات الأصلية وأوديإم؟
نعم.تتوفر OEM & ODM.

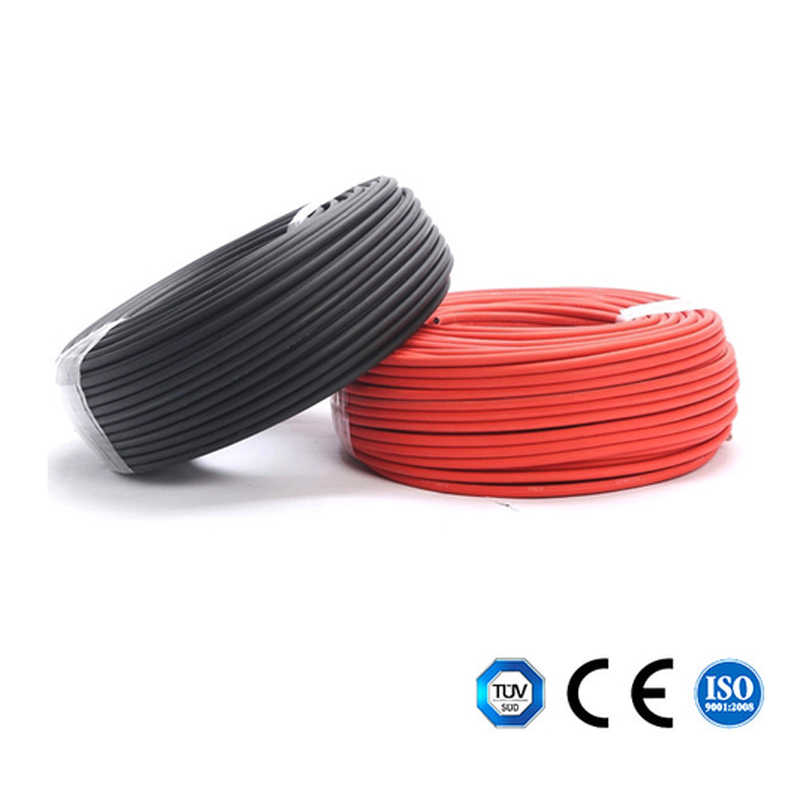

صورة كابل الطاقة الشمسية الكهروضوئية DC 6mm2
