تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: PV1-F 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: Negotiation
تفاصيل التغليف: 100 م / لفة 500 م في الكرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
4 مم 2 كبل كهربائي |
جهد التيار المستمر: |
1800 فولت |
كود HS: |
8544492100 |
اللون: |
أسود أو أحمر |
الكلمات الدالة: |
كابلات DC الشمسية |
التعبئة: |
100 م / لفة |
اسم المنتج: |
4 مم 2 كبل كهربائي |
جهد التيار المستمر: |
1800 فولت |
كود HS: |
8544492100 |
اللون: |
أسود أو أحمر |
الكلمات الدالة: |
كابلات DC الشمسية |
التعبئة: |
100 م / لفة |
PV1-F 1x4mm2 الكابلات الكهربائية الشمسية DC كابل الطاقة الشمسية الكهروضوئية الكابلات الضوئية الأسلاك CE
المواصفات
كهروضوئية PV كبل الطاقة الشمسية DC الطابع الفني:
العمل الجهد: AC: 600 / 1000V DC: 900/1800V
جهد ماكسيوم: 1.8 كيلو فولت
اختبار الجهد: 6.5kV AC
درجة حرارة العمل: -40-90 درجة مئوية
Radiu الانحناء:
ثابت: 4 × القطر الكلي
مرن: 5 × القطر الكلي
ماكس.درجة حرارة الموصل: 120 درجة مئوية
ماكس ماس كهربائى.درجة حرارة الموصل: 250 درجة مئوية
مقاومة العزل: 10 مΩ × كم
| المقطع العرضي | AWG | أقصى مقاومة للموصل عند 20 درجة مئوية | مقاومة العزل القصوى عند 20 درجة مئوية | مقاومة العزل القصوى عند 90 درجة مئوية | القدرة الاستيعابية الحالية | ||
| كابل واحد مجاني في الهواء | كابل واحد على الأسطح | 2 كبل محمل مجاور للأسطح | |||||
| مم 2 | - | Ω | MΩ.km | MΩ.km | أ | أ | أ |
| 1.5 | 16 | 13.7 | 859 | 0.859 | 30 | 29 | 24 |
| 2.5 | 14 | 8.21 | 691 | 0.691 | 41 | 39 | 33 |
| 4 | 12 | 5.09 | 579 | 0.579 | 55 | 52 | 44 |
تطبيق :
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك ، اتصال ، مناسبة خاصة للخارجية.مقاومة أشعة الشمس ، مكافحة الشيخوخة ، باستخدام مواد مثبطات اللهب الخالية من الهالوجين منخفضة الدخان ، درجة أعلى ، مزيد من الأمان.
| اسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
| مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
| مثبطات اللهب ، مقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكبل Ⅱ. | |
| مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
| 3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |

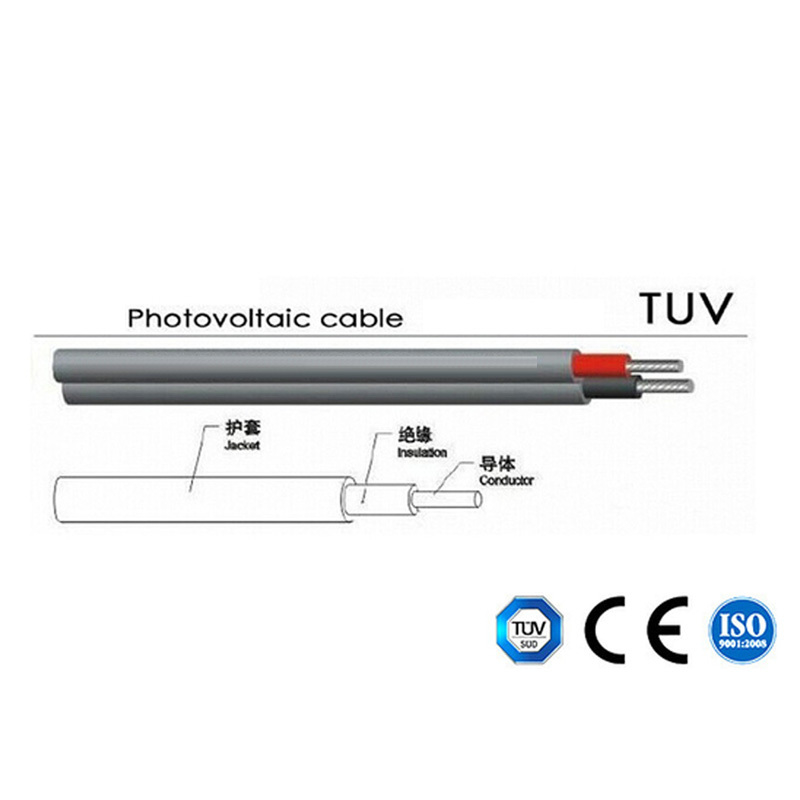

| هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم 2 PV1 - F |
| 25،16 و 10 ، 6،4،2.5 مم 2 سلك PV | |
| العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
| غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
| أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
| الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 6 مم 2 ، 10 مم 2 و 16 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)
صورة 4 مم 2الكابلات الكهربائية
