الكهروضوئية لوحة العاصمة كابل مزدوج العزل مع موصل النحاس المعلب الذين تقطعت بهم السبل

مكان المنشأ الصين
اسم العلامة التجارية Pntech
إصدار الشهادات TUV/CE/ISO9001
رقم الموديل PV1-F 1x4mm2
الحد الأدنى لكمية 100 م / لفة
الأسعار Negotiation
تفاصيل التغليف 100 م لكل لفة 500 م لكل كارتون مقاس 42x42x22 سم
وقت التسليم 3-7 أيام
شروط الدفع L / C ، T / T
القدرة على العرض 70000 م في اليوم

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج كابل النظام الشمسي 4 مم 2 النواة 1 كور
مادة موصل نحاس معلب مجدولة كابل OD 5.9 مم
بناء 56 / 0.285 ملم اللون أسود أحمر
تسليط الضوء

كابلات الطاقة الشمسية وكابلات النظام الشمسي

,

solar system cable

اترك رسالة
منتوج وصف


جودة عالية TUV أحادية النواة 4 مم كبل سلك الطاقة الشمسية الكهروضوئية كابل كبل شمسي للوحة الكهروضوئية

PV1-F كابل الطاقة الشمسية DC النحاس 4mm2 المعلبة


1. التصنيف: الجهد: 600 / 1000V درجة الحرارة: -40 درجة مئوية - 90 درجة مئوية

2. الوصف:

(1) الموصل: النحاس الملدن المعلبة

(2) العزل: 90 درجة مئوية XLPE ، أسود

(3) سترة: 90 درجة مئوية XLPE ، أسود أو أحمر

3. الوسم: TüV 2 PfG 1169 PV1-F 1 × 2.5 ~ 16mm2





نوع المقطع العرضي تصميم ستراند قطر الموصل مقاومة الموصل القطر الخارجي الفولطية التصنيف الحالي
H1Z2Z2-K 1x2.5mm2 2.5 مم 2 36x φ0.285 ملم 2.0 ملم 8.21 Ω / كم 5.4 ملم 1500 فولت تيار مستمر 50 أ
H1Z2Z2-K 1x4mm2 4 مم 2 56x φ0.285 ملم 2.6 ملم 5.09 Ω / كم 5.9 مم 1500 فولت تيار مستمر 70 أ
H1Z2Z2-K 1x6mm2 6 مم 2 78x φ0.285 ملم 3.3 ملم 3.52 Ω / كم 6.7 ملم 1500 فولت تيار مستمر 95 أ
H1Z2Z2-K 1x10mm2 10 مم 2 80x .40.4 ملم 4.4 ملم 1.95 Ω / كم 7.4 مم 1500 فولت تيار مستمر 98 أ
H1Z2Z2-K 1x16mm2 16 مم 2 120x φ0.4 ملم 5.2 ملم 1.24 Ω / كم 9.2 ملم 1500 فولت تيار مستمر 132 أ


الكابلات المقاومة للحريق الوصف:

أ. التطبيق: عزل مزدوج ، كبلات ذات شعاع إلكتروني متصالبة لمحطة طاقة ضوئية.
البناء: نحاس معبأ ، طبقاً لـ VDE0295 / IEC60228 ، Class5
خصائص / معايير المواد:
1. أداء مقاومة للحريق: IEC60332-1.
2. انبعاث الدخان: IEC61034 ؛ EN50268-2
3. تحميل منخفض للحريق: DIN51900
4. الموافقات: TUV2PfG 1169 / 08.2007 PV1-F.
5. معايير التطبيق: UNE211 23 ؛ UNE20.460-5-52 ، UTE C 32-502


تطبيق :
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك ، اتصال ، مناسبة خاصة للخارجية.مقاومة أشعة الشمس ، مكافحة الشيخوخة ، باستخدام مواد مثبطات اللهب الخالية من الهالوجين منخفضة الدخان ، درجة أعلى ، مزيد من الأمان.


اسم كابل PV
وصف المنتج تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية.
مواصفات المنتج دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية.
مثبطات اللهب ، ومقاومة القطع ومقاومة الاختراق.
مستوى حماية الكبل Ⅱ.
مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور.
تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر.
الكهرباء 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم
2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم
3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω.
هيكل الكابل الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم ^ 2 PV1 - F
25 ، 16 و 10 ، 6 ، 4 ، 2 مم ^ 2 PV PV
العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل.
غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم.
المعلمات التفصيلية درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃
أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃)
الجهد المحدود: AC0.6 / 1kv dc1.8kv.


(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 6 مم 2 ، 10 مم 2 و 16 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)

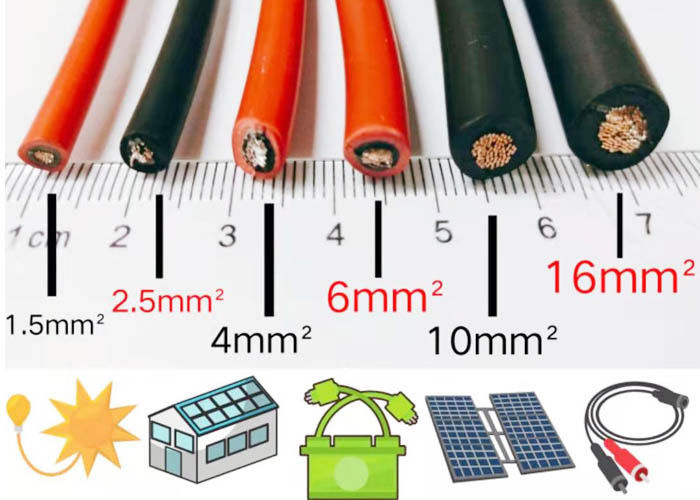

صور الكابلات الشمسية DC 4 مم
