تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: H1Z2Z2-K 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: Negotiation
تفاصيل التغليف: 100 م / لفة ، 500 م في الكرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
4mm DC كابل للطاقة الشمسية |
موصل: |
56 / 0.285 |
اللون: |
أسود أو أحمر |
مادة موصل: |
نحاس |
تطبيق: |
محطة طاقة |
الكلمات الدالة: |
الكابلات الشمسية DC |
اسم المنتج: |
4mm DC كابل للطاقة الشمسية |
موصل: |
56 / 0.285 |
اللون: |
أسود أو أحمر |
مادة موصل: |
نحاس |
تطبيق: |
محطة طاقة |
الكلمات الدالة: |
الكابلات الشمسية DC |
مزدوج مثبطات اللهب معزول المواد Dc كابل للطاقة الشمسية لنظام الطاقة الشمسية
المواصفات
كبلات ضوئية مزدوجة الطبقات خالية من الهالوجين مترابطة الهالوجين للاستخدام في أنظمة الطاقة الكهروضوئية.يمكن أن يتطابق هذا الكابل مع معظم المكونات الكهروضوئية مثل صناديق الوصلات الكهروضوئية والموصلات الكهروضوئية ، والتي لها جهد مقنن 1500 فولت تيار مستمر.
| نوع | المقطع العرضي | تصميم ستراند | قطر الموصل | مقاومة الموصل | القطر الخارجي | الفولطية | التصنيف الحالي |
| H1Z2Z2-K 1x2.5mm2 | 2.5 مم 2 | 36x φ0.285 ملم | 2.0 ملم | 8.21 Ω / كم | 5.4 ملم | 1500 فولت تيار مستمر | 50 أ |
| H1Z2Z2-K 1x4mm2 | 4 مم 2 | 56x φ0.285 ملم | 2.6 ملم | 5.09 Ω / كم | 5.9 مم | 1500 فولت تيار مستمر | 70 أ |
| H1Z2Z2-K 1x6mm2 | 6 مم 2 | 78x φ0.285 ملم | 3.3 ملم | 3.52 Ω / كم | 6.7 ملم | 1500 فولت تيار مستمر | 95 أ |
| H1Z2Z2-K 1x10mm2 | 10 مم 2 | 80x .40.4 ملم | 4.4 ملم | 1.95 Ω / كم | 7.4 مم | 1500 فولت تيار مستمر | 98 أ |
| H1Z2Z2-K 1x16mm2 | 16 مم 2 | 120x φ0.4 ملم | 5.2 ملم | 1.24 Ω / كم | 9.2 ملم | 1500 فولت تيار مستمر | 132 أ |
تطبيق :
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك ، اتصال ، مناسبة خاصة للخارجية.مقاومة أشعة الشمس ، مكافحة الشيخوخة ، باستخدام مواد مثبطات اللهب الخالية من الهالوجين منخفضة الدخان ، درجة أعلى ، مزيد من الأمان.
| اسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
| مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
| مثبطات اللهب ، مقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكبل Ⅱ. | |
| مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
| 3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |
| هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم 2 PV1 - F |
| 25،16 و 10 ، 6،4،2.5 مم 2 سلك PV | |
| العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
| غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
| أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
| الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 6 مم 2 ، 10 مم 2 و 16 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)

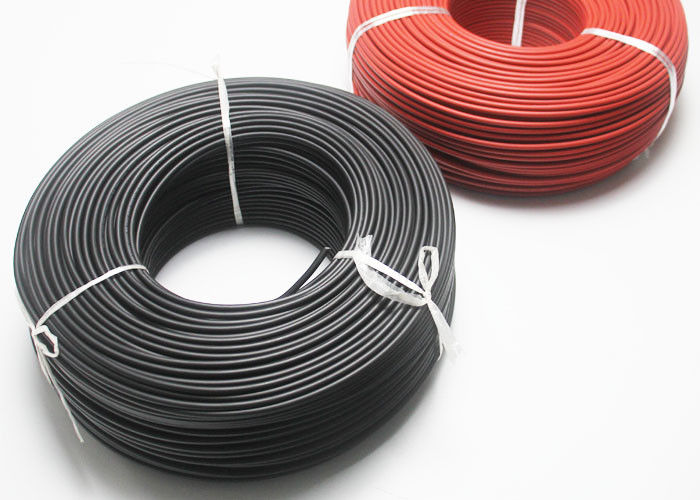

صورة لكابل طاقة شمسية 4 مم DC
