توصيل وحدة كابل الطاقة الشمسية بجهاز التحكم في شحن الطاقة الشمسية

مكان المنشأ الصين
اسم العلامة التجارية Pntech
إصدار الشهادات TUV/CE/ISO9001
رقم الموديل DC-00
الحد الأدنى لكمية 1 مجموعة
الأسعار Negotiation
تفاصيل التغليف 100sets / polybag 500sets / carton 39x39x22cm
وقت التسليم 3-10 أيام
شروط الدفع L / C ، T / T
القدرة على العرض 5000 زوجا في اليوم

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج كابل تمديد الألواح الشمسية التعبئة حقيبة PP
نوع الكابلات الشمسية 4 مم التصنيف الحالي 30 أ
مقاومة التواصل ≤5mΩ اللون أسود أحمر
تسليط الضوء

كابل تمديد الألواح الشمسية TUV

,

كابل تمديد الألواح الشمسية 4 مم

,

كابل الألواح الشمسية المعزول XLPE

اترك رسالة
منتوج وصف



20 م 4 مم² وحدة الطاقة الشمسية كابل التوصيل الاحترافي لوحدة التحكم في شحن الطاقة الشمسية










56 / .285 (4.0mm2) نحاس صلب معلب
XLPE معزول.0.6 / 1KV الأساسية.
كابل الطاقة الشمسية 630 / 1000Vdc مغطى بـ XLPO
نحاس خال من الأكسجين.متوافق مع RoHS XLPO



يكتب تعبر ساحل موصل موصل الخارجي مصنفة مصنفة وزن
القطاع الثامن التصميم قطر الدائرة مقاومة قطر الدائرة الجهد االكهربى تيار
مم² رقم x ø (مم) مم Ω / كم مم VAC / DC أ كجم / كم
PV-1 * 1.5 مم² 1.5 30x ø 0.25 1.6 13.5 4.8 1000/1800 30 35
PV-1 * 2.5 مم² 2.5 50x ø 0.25 2.0 8.21 5.3 1000/1800 41 50
PV-1 * 4.0 مم² 4.0 56x ø 0.3 2.6 5.09 6.1 1000/1800 55 70
PV-1 * 6.0 مم² 6.0 84x ø 0.3 3.3 3.39 7.1 1000/1800 70 95


موصل



معدل الجهد: 1000 فولت
التصنيف الحالي: 22 أمبير (2.5 مم 2) ، 30 أمبير (4 مم 2 ، 6 مم 2)
اختبار الجهد: 6 كيلو فولت (50 هرتز)
درجة الحماية: IP67 / IP2X
مادة العزل: PC / PA / PPO / TPE
مواد الاتصال: نحاس مطلي بالفضة
درجة حرارة التشغيل: -40 درجة مئوية ~ + 90 درجة مئوية
فئة آمنة: 2
فئة اللهب: UL94-V0
مقاومة التلامس لموصلات التوصيل: ≤5mΩ
قوة الإدراج: ≤50N
سحب القوة: ≥50N
كابل مناسب: 2.5 مم 2/4 مم 2/6 مم 2 (AWG14 / 12/10)
نظام قفل: التقط
رقم المنتج. DC-DC
الفولطية TUV 1000 فولت تيار مستمر
التصنيف الحالي 30 أ
مقاطع عرضية مناسبة للكابل 2.5 مم 2 ~ 10.0 مم 2 / 14AWG ~ 8AWG
حجم المحطة Φ4.0 مم
اختبار الجهد تيار مستمر 8 كيلو فولت 1 دقيقة
درجة التلوث 2
فئة الحماية الفئة الثانية
المواد الطرفية النحاس المعلب
مقاومة التواصل ≤ 5 مΩ
مواد العزل قدرة شرائية
مستوي رقم التعريف الألكتروني IP67 (إيك 60529)
قوة الانسحاب ≥ 50N
قوة الإدراج ≤ 50N
اختبار درجة الحرارة -40 درجة مئوية ~ + 85 درجة مئوية
فئة اللهب UL94V - 0


تعليمات التجميع



أثناء التجميع الذاتي ، يتم استخدام الأجزاء والأدوات الأخرى المذكورة أو إذا تم تجاهل تعليمات التحضير والتجميع الموضحة هنا ، فلا يمكن ضمان السلامة أو الامتثال للبيانات الفنية.

للحماية من الصدمات الكهربائية ، يجب عزل الموصلات الكهروضوئية عن مصدر الطاقة أثناء تجميعها أو تفكيكها

يجب أن يوفر المنتج النهائي الحماية من الصدمات الكهربائية

الفصل تحت الحمل: يجب عدم فصل توصيلات القابس الكهروضوئية أثناء الحمل ، حيث يمكن وضعها في حالة عدم التحميل عن طريق إيقاف تشغيل محول التيار المتردد / التيار المتردد أو قطع قاطع دائرة التيار المتردد.

يجب حماية الموصلات المنفصلة من الأوساخ والماء باستخدام أغطية مانعة للتسرب.

الأجزاء الموصلة هي مانعة لتسرب الماء IP67


مميزات:



• تجميع ملفات بسيط وسريع وآمن وفعال
• تطوير تصميم مبتكر بشكل مستقل ، ولديك حقوق ملكية فكرية مستقلة ، قابل للتكيف مع الموصل مباشرة
• التحمل الميكانيكي العالي
• تحمل التيار والجهد العالي: 30 أمبير ، 1000 فولت تيار مستمر
• مقاومة انتقال منخفضة
• تصميم مبتكر محكم الغلق ومقاوم للماء ومقاوم للغبار: IP68
• مادة بلاستيكية ممتازة ، UL 94-V0 ، نطاق واسع لدرجة الحرارة: -40 درجة مئوية إلى 90 درجة مئوية ، مقاومة للطقس والأشعة فوق البنفسجية للاستخدام الخارجي لفترة طويلة
• معتمد من TUV

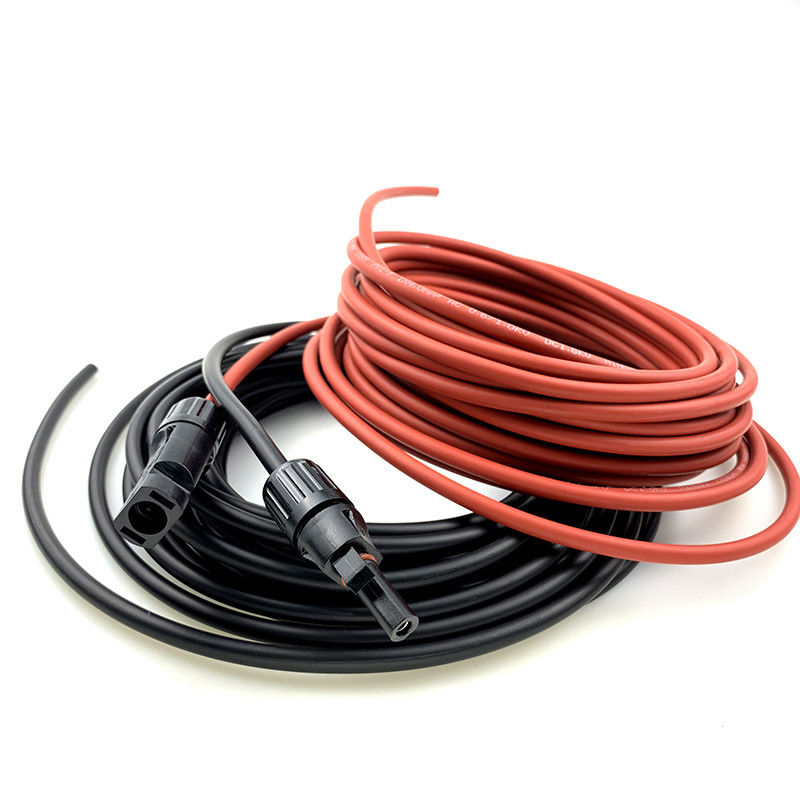

صورة كابل تمديد الألواح الشمسية 4 مم

توصيل وحدة كابل الطاقة الشمسية بجهاز التحكم في شحن الطاقة الشمسية 0

التعليمات:


1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من تلقي الاستفسار ، إذا كنت ملزماً للغاية للحصول على السعر ، فيرجى الاتصال بنا لتقديم المواصفات الكاملة حول الكابل.سيتم احتساب السعر قريبا.
2. كم من الوقت حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وفقًا للكمية بشكل أساسي.
3. ما شروط الدفع الخاصة بك؟
نحن نقبل T / T (التحويل المصرفي) ، خطاب الاعتماد
4. هل تقبل الطلب المخصص؟
نعم فعلنا.
5. هل تقدمون oem وأوديإم؟
نعم.تتوفر OEM & ODM.
