توصيل وحدة كابل الطاقة الشمسية بجهاز التحكم في شحن الطاقة الشمسية
تفاصيل المنتج
| اسم المنتج | كابل تمديد الألواح الشمسية | التعبئة | حقيبة PP |
|---|---|---|---|
| نوع الكابلات الشمسية | 4 مم | التصنيف الحالي | 30 أ |
| مقاومة التواصل | ≤5mΩ | اللون | أسود أحمر |
| تسليط الضوء | كابل تمديد الألواح الشمسية TUV,كابل تمديد الألواح الشمسية 4 مم,كابل الألواح الشمسية المعزول XLPE |
||
منتوج وصف
20 م 4 مم² وحدة الطاقة الشمسية كابل التوصيل الاحترافي لوحدة التحكم في شحن الطاقة الشمسية
56 / .285 (4.0mm2) نحاس صلب معلب
XLPE معزول.0.6 / 1KV الأساسية.
كابل الطاقة الشمسية 630 / 1000Vdc مغطى بـ XLPO
نحاس خال من الأكسجين.متوافق مع RoHS XLPO
| يكتب | تعبر | ساحل | موصل | موصل | الخارجي | مصنفة | مصنفة | وزن |
| القطاع الثامن | التصميم | قطر الدائرة | مقاومة | قطر الدائرة | الجهد االكهربى | تيار | ||
| مم² | رقم x ø (مم) | مم | Ω / كم | مم | VAC / DC | أ | كجم / كم | |
| PV-1 * 1.5 مم² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2.5 مم² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4.0 مم² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6.0 مم² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
موصل
| معدل الجهد: | 1000 فولت |
| التصنيف الحالي: | 22 أمبير (2.5 مم 2) ، 30 أمبير (4 مم 2 ، 6 مم 2) |
| اختبار الجهد: | 6 كيلو فولت (50 هرتز) |
| درجة الحماية: | IP67 / IP2X |
| مادة العزل: | PC / PA / PPO / TPE |
| مواد الاتصال: | نحاس مطلي بالفضة |
| درجة حرارة التشغيل: | -40 درجة مئوية ~ + 90 درجة مئوية |
| فئة آمنة: | 2 |
| فئة اللهب: | UL94-V0 |
| مقاومة التلامس لموصلات التوصيل: | ≤5mΩ |
| قوة الإدراج: | ≤50N |
| سحب القوة: | ≥50N |
| كابل مناسب: | 2.5 مم 2/4 مم 2/6 مم 2 (AWG14 / 12/10) |
| نظام قفل: | التقط |
| رقم المنتج. | DC-DC |
| الفولطية | TUV 1000 فولت تيار مستمر |
| التصنيف الحالي | 30 أ |
| مقاطع عرضية مناسبة للكابل | 2.5 مم 2 ~ 10.0 مم 2 / 14AWG ~ 8AWG |
| حجم المحطة | Φ4.0 مم |
| اختبار الجهد | تيار مستمر 8 كيلو فولت 1 دقيقة |
| درجة التلوث | 2 |
| فئة الحماية | الفئة الثانية |
| المواد الطرفية | النحاس المعلب |
| مقاومة التواصل | ≤ 5 مΩ |
| مواد العزل | قدرة شرائية |
| مستوي رقم التعريف الألكتروني | IP67 (إيك 60529) |
| قوة الانسحاب | ≥ 50N |
| قوة الإدراج | ≤ 50N |
| اختبار درجة الحرارة | -40 درجة مئوية ~ + 85 درجة مئوية |
| فئة اللهب | UL94V - 0 |
تعليمات التجميع
أثناء التجميع الذاتي ، يتم استخدام الأجزاء والأدوات الأخرى المذكورة أو إذا تم تجاهل تعليمات التحضير والتجميع الموضحة هنا ، فلا يمكن ضمان السلامة أو الامتثال للبيانات الفنية.
للحماية من الصدمات الكهربائية ، يجب عزل الموصلات الكهروضوئية عن مصدر الطاقة أثناء تجميعها أو تفكيكها
يجب أن يوفر المنتج النهائي الحماية من الصدمات الكهربائية
الفصل تحت الحمل: يجب عدم فصل توصيلات القابس الكهروضوئية أثناء الحمل ، حيث يمكن وضعها في حالة عدم التحميل عن طريق إيقاف تشغيل محول التيار المتردد / التيار المتردد أو قطع قاطع دائرة التيار المتردد.
يجب حماية الموصلات المنفصلة من الأوساخ والماء باستخدام أغطية مانعة للتسرب.
الأجزاء الموصلة هي مانعة لتسرب الماء IP67
مميزات:
• تجميع ملفات بسيط وسريع وآمن وفعال
• تطوير تصميم مبتكر بشكل مستقل ، ولديك حقوق ملكية فكرية مستقلة ، قابل للتكيف مع الموصل مباشرة
• التحمل الميكانيكي العالي
• تحمل التيار والجهد العالي: 30 أمبير ، 1000 فولت تيار مستمر
• مقاومة انتقال منخفضة
• تصميم مبتكر محكم الغلق ومقاوم للماء ومقاوم للغبار: IP68
• مادة بلاستيكية ممتازة ، UL 94-V0 ، نطاق واسع لدرجة الحرارة: -40 درجة مئوية إلى 90 درجة مئوية ، مقاومة للطقس والأشعة فوق البنفسجية للاستخدام الخارجي لفترة طويلة
• معتمد من TUV

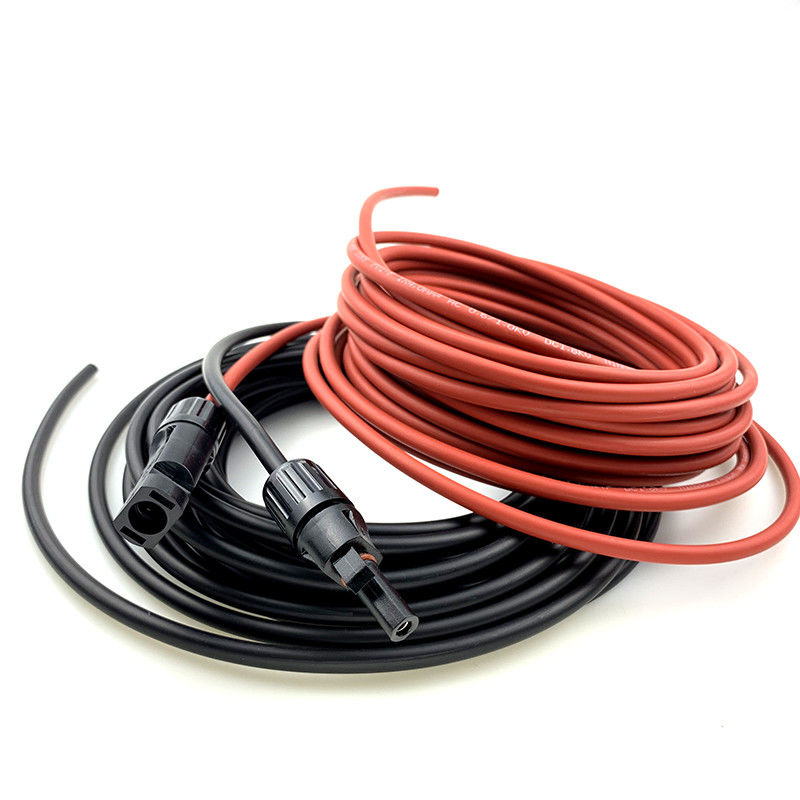

صورة كابل تمديد الألواح الشمسية 4 مم
التعليمات:
1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من تلقي الاستفسار ، إذا كنت ملزماً للغاية للحصول على السعر ، فيرجى الاتصال بنا لتقديم المواصفات الكاملة حول الكابل.سيتم احتساب السعر قريبا.
2. كم من الوقت حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وفقًا للكمية بشكل أساسي.
3. ما شروط الدفع الخاصة بك؟
نحن نقبل T / T (التحويل المصرفي) ، خطاب الاعتماد
4. هل تقبل الطلب المخصص؟
نعم فعلنا.
5. هل تقدمون oem وأوديإم؟
نعم.تتوفر OEM & ODM.
