تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: H1Z2Z2-K 1x6mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 200 م / لفة
الأسعار: Negotiation
تفاصيل التغليف: 200 م لكل لفة
وقت التسليم: 3-7 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كابل 6 مم |
بناء: |
84 / 0.28 ملم |
مادة العزل: |
XLPO |
مادة السترة: |
XLPO |
مادة موصل: |
نحاس معلب مجدولة |
كابل OD: |
6.6 ملم |
مقاومة: |
≤3.39 (Ω / كم) |
الفولطية: |
AC Uo / U0.6 ~ 1.0KV ، DC1.5KV |
اللون: |
أسود أحمر |
التعبئة: |
200 م لكل لفة |
اسم المنتج: |
كابل 6 مم |
بناء: |
84 / 0.28 ملم |
مادة العزل: |
XLPO |
مادة السترة: |
XLPO |
مادة موصل: |
نحاس معلب مجدولة |
كابل OD: |
6.6 ملم |
مقاومة: |
≤3.39 (Ω / كم) |
الفولطية: |
AC Uo / U0.6 ~ 1.0KV ، DC1.5KV |
اللون: |
أسود أحمر |
التعبئة: |
200 م لكل لفة |
كابل الطاقة الكهروضوئية المعزول المزدوج المعتمد من TUV 6mm2 1000V AC 1.5KV DC
بناء
1. موصل:النحاس المعلب ، طبقًا لـ VDE 0295 Class 5.
2. العزل: البولي أوليفين كوبوليمر شعاع الإلكترون المتصالب.
3. الغلاف الخارجي: البولي أوليفين كوبوليمر شعاع الإلكترون المتصالب.
4. غمد اللون: أسود / أحمر / أزرق أو حسب طلب الزبون.
المواصفات الفنية:
1. الجهد الاسمي: U0 / U = 600 / 1000V AC ، 1000 / 1800V DC ؛
2. اختبار الجهد: 6500 فولت ، 50 هرتز ، 5 دقيقة.
3. تصنيف درجة الحرارة: -45 درجة مئوية حتى + 125 درجة مئوية ، -40 درجة فهرنهايت حتى + 257 درجة فهرنهايت ، درجة الحرارة المحيطة: 25 عامًا (توفالو) -40 درجة مئوية حتى + 90 درجة مئوية ، -40 درجة فهرنهايت حتى + 194 درجة فهرنهايت.
4. Max.Short دائرة حرارة:280 درجة مئوية ، +536 درجة فهرنهايت.
5. نصف قطر الانحناء:التثبيت الثابت> 4X تم نقله من حين لآخر> 5X
خصائص / معايير المواد:
1. أداء مقاومة الحريق:IEC60332-1.
2. انبعاث الدخان: IEC61034 ، EN50268-2
3. حمولة حريق منخفضة:DIN51900
4. الموافقات:توفالو
5. معايير التطبيق: EN50618
تخصيص :
1. التصنيف: الجهد: 600/1000 فولت درجة الحرارة: -40 درجة مئوية - 90 درجة مئوية
2. الوصف:
(1) موصل: النحاس الملدن المعلب
(2) العزل: 90 ° C XLPO ، أسود
(3) السترة: 90 ° C XLPO ، أسود أو أحمر
(4) موصل: 84 / 0.3 مم
(5) كابل OD: 6.6mm
3. الوسم: الوسم:
TÜV SÜD EN 50618: 2014 H1Z2Z2-K 1x6،0mm2 DC 1.5 KV NINGBO PNTECH NEW ENERGY CO.، LTD
مزايا بارزة:
1.عزل مزدوج للجدار
2.مقاومة ممتازة للأشعة فوق البنفسجية والزيوت والشحوم والأكسجين والأوزون
3. مقاومة ممتازة للتآكل
4. خالية من الهالوجين ، لهب ، سمية منخفضة
5. مرونة ممتازة وأداء تجريد
6. ارتفاع قدرة حمل الحالية
7.TUV المعتمدة
اسم المنتج | الكابلات الشمسية القياسية TUV |
نموذج رقم. | H1Z2Z2-K 1x 6 مم 2 |
الجهد االكهربى | كابل عالي الجهد |
مادة العزل | XLPO |
الشكل المادي | سلك دائري |
شهادة | روش ، سي ، توفالو |
المعايير | توفالو EN50618 |
النوى | 1 كور |
حزمة النقل | طبل خشبي حديدي ، طبل حديد |
تطبيق | إنشاءات ، مترو أنفاق ، صناعي ، محطة كهرباء |
غمد المواد | XLPO |
المواد الأساسية الأسلاك | نحاس معلب |
المقطع العرضي | 6 مم 2 |
تطبيق :
مصمم خصيصًا لتوصيل مكونات النظام الكهروضوئي بالداخل و
خارج المبنى والمعدات ذات المتطلبات الميكانيكية العالية والظروف الجوية القاسية
الشروط. للتركيبات الدائمة.
الخصائص العامة:
كبل مصنوع من عازل وطلاء متصالب للحزمة الإلكترونية ؛مقاومة عالية للحرارة والبرودة والزيت والتآكل والأوزون ،
الأشعة فوق البنفسجية والطقس ؛مع تحسن رد الفعل في حالة نشوب حريق.دخان منخفض ، خالٍ من الهالوجين ، خالٍ من اللهب ،
مقاوم للهب؛مرنة ، سهلة التجريد ، متطلبات مساحة منخفضة للغاية ، للغاية ، للغاية
قوي ميكانيكيًا ، وعمر طويل جدًا.
كبلات عازلة مزدوجة ذات شعاع إلكتروني متصالبة لمحطة الطاقة الضوئية.
اسم | كابل PV |
وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، والتركيبات الكهربائية ، والمناطق الداخلية والخارجية ، والمناطق المعرضة للانفجار ، والمصانع ، والصناعات الصناعية والزراعية. |
مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
مثبطات اللهب ومقاومة القطع ومقاومة الاختراق. | |
مستوى حماية الكابل المستوى. | |
مع إشعاع الكابلات الكهروضوئية 150 درجة كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججينغ رقيق معدّل غير سام من البولي إيثيلين كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، التخلص من الدخان عامل حافظة مثل الأسمدة لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
يتوافق مع ROHS ، وتكون مقاومة العزل صغيرة بعد الغمر. | |
الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة التيار المستمر بسلك موصل 20 ليس أكبر من 5.09 Ω / كم |
2. مقاومة العزل: مقاومة العزل النهائية للكابل عند 20 ℃ يجب ألا تقل عن 1014 Ω.سم ، مقاومة عزل الكابلات النهائية عند 90 ℃ لا تقل عن 1011 Ω.سم | |
3. مقاومة سطح الغلاف: يجب ألا تقل مقاومة سطح غلاف الكابل النهائي عن 109 Ω. | |
هيكل الكابلات | موصل: سلك نحاسي معلب 2.5 ، 4 ، 6 ، 10 ، 16 مم ^ 2 PV1 - F |
25 ، 16 و 10 ، 6 ، 4 ، 2 مم ^ 2 سلك PV | |
العزل:> 0.5 مم بسمك منخفض مع دخان منخفض ومواد هالوجين ، وتفي بالحد المحدد للعميل. | |
غمد: دخان منخفض وسمك مادة خالية من الهالوجين> 0.5 مم. | |
معلمات مفصلة | درجة الحرارة المحيطة: - 40 درجة مئوية ~ + 90 درجة مئوية |
أعلى درجة حرارة للموصل: 120 ℃ (اترك 5 ثوانٍ في درجة حرارة ماس كهربائى 200 ℃) | |
الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(نحن ننتج أيضًا نواة واحدة 2.5 مم 2 ، 4 مم 2 ، 10 مم 2 و 16 مم 2 ، وكذلك نوى مزدوجة ،
من فضلك استشرني مباشرة إذا لزم الأمر)

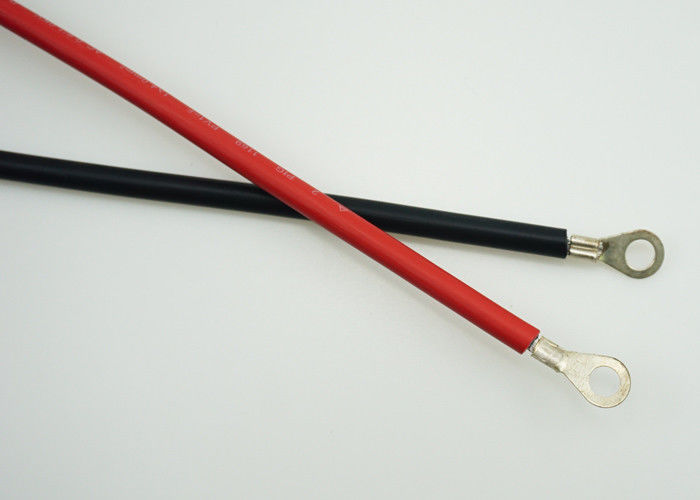

صور 6 مم DC PV كابل
