كابل دخان أحادي النواة منخفض الانبعاثات 16 مم² أداء مقاومة الحريق

مكان المنشأ الصين
اسم العلامة التجارية Pntech
إصدار الشهادات TUV/CE/CQC/ISO9001
رقم الموديل PV1-F 1X16mm2
الحد الأدنى لكمية 100 م
الأسعار Negotiation
تفاصيل التغليف 100 م / لفة ، لفتين لكل كرتونة ، حجم الكرتون: 42 * 42 * 22 سم أيضا حزمة وفقا لمتطلبات العملاء
وقت التسليم 3-15أيام
شروط الدفع L / C ، T / T ، ويسترن يونيون
القدرة على العرض 70000 متر في اليوم

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج 16mm² PV XLPE كابل مادة العزل XLPE
موصل النحاس المعلب اعمال بناء 120 / 0.4 مم
سماكة 0.8 ملم مقاومة 1.24 Ω / كم (بحد أقصى 20 ℃)
كابل OD 10.2 ملم اللون أسود أو أحمر
تسليط الضوء

مزدوج معزول كبل أحادي النواة

,

كابل الطاقة الشمسية توف

اترك رسالة
منتوج وصف



TUV UV مقاومة مزدوجة معزولة 16mm2 PV XLPE كابل 25 سنة ضمان 1.8KV DC



وصف:


الأسلاك: أسلاك نحاسية معلبة مجدولة ، طبقاً للمواصفة IEC60228 ، VDE0295 Class 5
العزل الداخلي: بولي أوليفين متصالب
رمز اللون: أسود ، أحمر
الغلاف الخارجي: بولي أوليفين متصالب
ألوان غمد: أسود ، أحمر



تطبيق الكابلات الضوئية الكهروضوئية DC كابل الطاقة الشمسية



تم تصميم هذه الكابلات لربط مكونات النظام الكهروضوئي من الداخل والخارج

المباني والمعدات ذات المتطلبات الميكانيكية العالية والطقس القاسي

الظروف.



معايير الكابلات الضوئية الكهروضوئية



DIN EN 50618
أداء مقاومة الحريق: IEC 60332-1
انبعاث دخان منخفض: EN / IEC 61034-2
خال من الهالوجين طبقًا لـ EN 50525-1 ، الملحق ب
تآكل منخفض للغازات طبقاً للمواصفة EN 50267-2-2 ، IEC 60754-2



كهروضوئية PV كبل الطاقة الشمسية DC الطابع الفني:


العمل الجهد: AC: 600 / 1000V DC: 1800V
جهد ماكسيوم: 1.8 كيلو فولت
اختبار الجهد: 6.5kV AC
درجة حرارة العمل: -40-90 درجة مئوية
Radiu الانحناء:
ثابت: 4 × القطر الكلي
مرن: 5 × القطر الكلي
ماكس.درجة حرارة الموصل: 120 درجة مئوية
ماكس ماس كهربائى.درجة حرارة الموصل: 250 درجة مئوية
مقاومة العزل: 10 مΩ × كم



نوع تعبر ساحل موصل موصل الخارجي مصنف مصنف وزن
الجزء التصميم قطر الدائرة مقاومة قطر الدائرة الجهد االكهربى تيار
مم² No.x ø (مم) مم Ω / كم مم VAC / DC أ كجم / كم
PV-1 * 1.5 مم² 1.5 30 × 0.25 1.6 13.5 4.8 1000/1800 30 35
PV-1 * 2.5 مم² 2.5 50 × 0.25 2.0 8.21 5.3 1000/1800 41 50
PV-1 * 4.0 مم² 4.0 56 × 0.3 2.6 5.09 6.1 1000/1800 55 70
PV-1 * 6.0 مم² 6.0 84 × 0.3 3.3 3.39 7.1 1000/1800 70 95
PV-1 * 10.0 مم² 10.0 80 × ø 0.4 4.4 1.95 8.5 1000/1800 98 155
PV-1 * 16 مم² 16.0 120 × ø 0.4 5.2 1.24 10.2 1000/1800 132 230
PV-1 * 25 مم² 25.0 196 × ø 0.40 7.4 0.795 12.0 1000/1800 176 341
PV-1 * 35 مم² 35.0 276 × ø 0.40 9.00 0.565 14.0 1000/1800 218 467



الميزات:


1) لا تذوب أو تتدفق المواد المتصالبة بالشعاع الإلكتروني ، حتى في درجات الحرارة المرتفعة ، والمقاومة العالية ضد الحرارة والبرودة والتآكل ومقاومة الأشعة فوق البنفسجية والأوزون والماء.
2) توفر هذه الكابلات وسيلة للاتصال بين الألواح الكهروضوئية (PV) ومن الألواح إلى العاكس.
3) تعمل بجهد DC وتوفر حياة طويلة في الظروف المكشوفة.



اسم كابل PV
وصف المنتج تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية.
مواصفات المنتج دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية.
مثبطات اللهب ، ومقاومة القطع ومقاومة الاختراق.
مستوى حماية الكبل Ⅱ.
مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور.
تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر.
الكهرباء 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم
2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم
3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω.
هيكل الكابل الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم ^ 2 PV1 - F
18 و 16 و 14 و 12 و 10 و 8 و 6 و 4 و 2 مم ^ 2 PV PV
العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل.
غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم.
المعلمات التفصيلية درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃
أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃)
الجهد المحدود: AC0.6 / 1kv dc1.8kv.



التعليمات:



1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من الحصول على الاستفسار ، إذا كنت عاجلًا جدًا للحصول على السعر ، من فضلك

اتصل بنا لإعطاء مواصفات كاملة حول الكبل.سيتم احتساب السعر قريبا.

2. متى حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وذلك أساسا وفقا للكمية.

3. ما هي شروط الدفع الخاصة بك؟
نحن نقبل T / T (حوالة مصرفية) ، L / C.

4. هل تقبل النظام حسب الطلب؟
نعم فعلنا.

5. هل تقدم تصنيع المعدات الأصلية وأوديإم؟
نعم.تتوفر OEM & ODM.

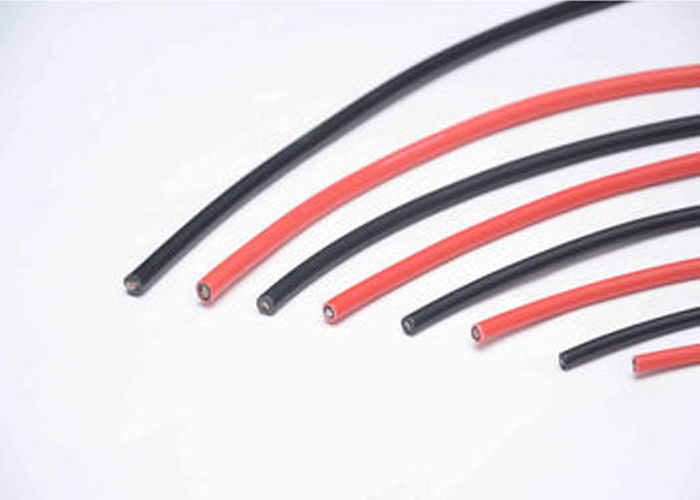

صورة 16 مم² كبل PV PV
