تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: H1Z2Z2-K 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م / لفة
الأسعار: Negotiation
تفاصيل التغليف: 100 م / لفة 250 م / لفة ، لفتان لكل كرتونة ، حجم الكرتون: 42 * 42 * 22 سم أيضًا حزمة وفقا لمتطلبات ا
وقت التسليم: 3-7 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
4mm2 DC XLPE كابل للطاقة الشمسية |
تيار: |
55 أ |
مادة العزل: |
XLPE |
بناء: |
56 / 0.3 مم |
مادة موصل: |
نحاس معلب مجدولة |
كابل OD: |
5.7 مم |
مقاومة: |
≤5.09 （Ω / كم） |
الفولطية: |
AC Uo / U0.6 ~ 1.0KV ، DC1.5KV |
اللون: |
أسود أحمر |
نطاق درجة حرارة: |
-40 ℃ ～ + 90 ℃ |
اسم المنتج: |
4mm2 DC XLPE كابل للطاقة الشمسية |
تيار: |
55 أ |
مادة العزل: |
XLPE |
بناء: |
56 / 0.3 مم |
مادة موصل: |
نحاس معلب مجدولة |
كابل OD: |
5.7 مم |
مقاومة: |
≤5.09 （Ω / كم） |
الفولطية: |
AC Uo / U0.6 ~ 1.0KV ، DC1.5KV |
اللون: |
أسود أحمر |
نطاق درجة حرارة: |
-40 ℃ ～ + 90 ℃ |
TUV EN50618 12AWG 4mm2 1.5KV DC XLPE كابل شمسي مزدوج مقاومة للأشعة فوق البنفسجية
اعمال بناء
(1) الموصل: النحاس الملدن المعلبة
(2) العزل: 120 درجة مئوية XLPE ، أسود
(3) سترة: 120 درجة مئوية XLPE ، أسود أو أحمر
1. الجهد الاسمي: U0 / U = 600 / 1000V AC ، 1000 / 1800V DC ؛
2. اختبار الجهد: 6500 فولت ، 50 هرتز ، 5 دقيقة
3. تصنيف درجة الحرارة: 45 درجة مئوية حتى + 125 درجة مئوية ، -40 درجة فهرنهايت حتى + 257 درجة فهرنهايت ، درجة الحرارة المحيطة: 25 سنة (توفالو) -40 درجة مئوية حتى + 90 درجة مئوية ، -40 درجة فهرنهايت حتى + 194 درجة فهرنهايت ، درجة حرارة الدائرة القصيرة: 280 درجة مئوية ، + 536 درجة فهرنهايت.
4. نصف قطر الانحناء: تثبيت ثابت> 4 X يتم تحريكه أحيانًا> 5X
| نوع | المقطع العرضي | تصميم ستراند | قطر الموصل | مقاومة الموصل | القطر الخارجي | الفولطية | التصنيف الحالي |
| H1Z2Z2-K 1x4mm2 | 4 مم 2 | 56x φ0.3 مم | 2.6 ملم | 5.09 Ω / كم | 5.7 مم | 1500 فولت تيار مستمر | 55 أ |
التطبيقات
موصل مفرد ، سلك ضوئي مقاوم لأشعة الشمس ، درجة حرارة 90 درجة مئوية مبللة أو 105 درجة مئوية جافة 2000 فولت لتوصيل الأسلاك لأنظمة الطاقة الكهروضوئية الأرضية وغير الأرضية كما هو موضح في القسم 690.31 (أ) والأجزاء الأخرى القابلة للتطبيق من القانون الكهربائي الوطني (NEC) ، NFPA 70
خيارات:
تتوفر خطوط معرف المرحلة الملونة عند الطلب
تعدد الإرسال متاح عند الطلب
الميزات:
مصنفة 90 درجة مئوية مبللة وجافة
مقاومة للتشوه في درجات الحرارة العالية
مقاومة ممتازة للرطوبة ،
خصائص كهربائية مستقرة على مدى واسع لدرجات الحرارة
مقاومة ممتازة لقطاعات السحق والضغط
مقاومة لمعظم الزيوت والمواد الكيميائية
مقاومة للأشعة فوق البنفسجية / أشعة الشمس
يلتقي اختبار الانحناء البارد عند -40 درجة مئوية
| اسم المنتج | الكابلات الشمسية القياسية TUV |
| نموذج رقم. | H1Z2Z2-K 1x 4 مم 2 |
| الجهد االكهربى | كابل عالي الجهد |
| مادة العزل | XLPE |
| شكل مادي | سلك مستدير |
| شهادة | روش ، م ، توفالو |
| المعايير | TUV EN50618 |
| النوى | 1 كور |
| حزمة النقل | طبل خشبي حديد ، طبل حديد |
| تطبيق | بناء ، مترو ، صناعي ، محطة كهرباء |
| مادة غمد | XLPE |
| مادة الأسلاك الأساسية | نحاس معبأ |
| المقطع العرضي | 4 مم 2 |
| اسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
| مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
| مثبطات اللهب ، مقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكبل Ⅱ. | |
| مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
| 3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |
| هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم ^ 2 PV1 - F |
| 25 ، 16 و 10 ، 6 ، 4 ، 2 مم ^ 2 PV PV | |
| العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
| غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
| أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
| الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 6 مم 2 ، 10 مم 2 و 16 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)

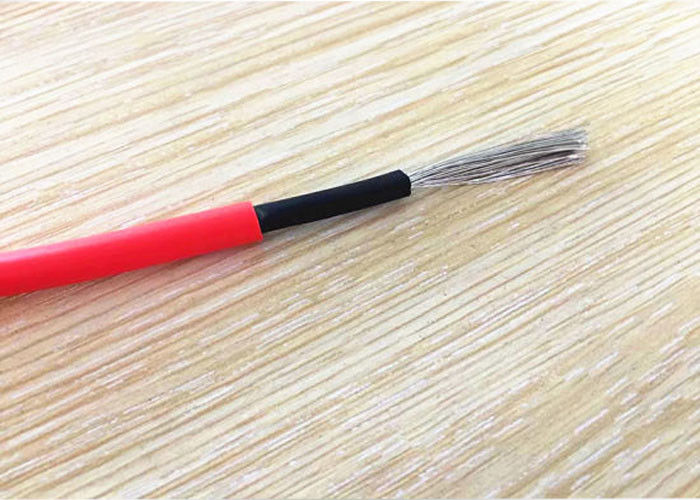

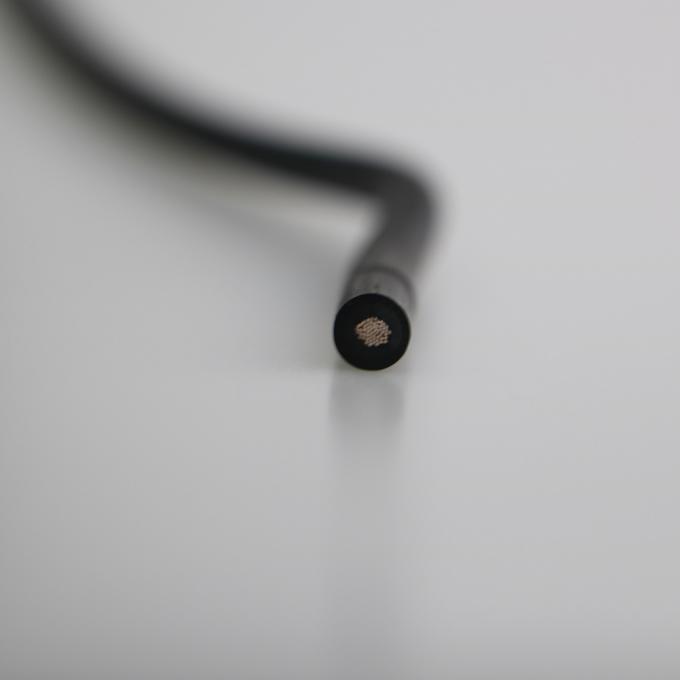

صور كابل 4mm2 DC XLPE الشمسي
