تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: PV005
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiation
تفاصيل التغليف: 100sets / polybag 500sets / carton 39x39x22cm
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 5000 زوجا في اليوم
اسم المنتج: |
موصل للطاقة الشمسية |
نظام قفل: |
التقط |
الفولطية: |
1000 فولت تيار مستمر |
درجة الحماية: |
IP67 |
التصنيف الحالي:: |
30 أ |
مقاومة التواصل: |
≤5mΩ |
اسم المنتج: |
موصل للطاقة الشمسية |
نظام قفل: |
التقط |
الفولطية: |
1000 فولت تيار مستمر |
درجة الحماية: |
IP67 |
التصنيف الحالي:: |
30 أ |
مقاومة التواصل: |
≤5mΩ |
CE IP67 موصل الألواح الشمسية للكابلات الشمسية 2.5mm2 4mm2 6mm2 اتصال
وصف الموصل
1) وفقًا لـ DIN V VDE V 0126-3 / 12.06 ، معيار UL1703.
2) متانة عالية ، مقاومة للأشعة فوق البنفسجية.
3) يعتمد الموصل اللمس وإدخال القصب مع نوع المقبض الداخلي.
4) تتيح معدات القفل التلقائي لنقاط الذكور والإناث الاتصال بسهولة أكبر وموثوقة.
5) الشكل الشعبي يناسب معظم التركيبات الميدانية.
6) معالجة بسيطة في الموقع.
7) يستوعب كبل PV بأقطار عزل مختلفة.
8) قدرة تحمل عالية الحالية.
| معدل الجهد: | 1000 فولت |
| التصنيف الحالي: | 22 أمبير (2.5 مم 2) ، 30 أمبير (4 مم 2 ، 6 مم 2) |
| اختبار الجهد: | 6 كيلو فولت (50 هرتز) |
| درجة الحماية: | IP67 / IP2X |
| مادة العزل: | PC / PA / PPO / TPE |
| مواد الاتصال: | نحاس مطلي بالفضة |
| درجة حرارة التشغيل: | -40 درجة مئوية ~ + 90 درجة مئوية |
| فئة آمنة: | 2 |
| فئة اللهب: | UL94-V0 |
| مقاومة التلامس لموصلات القابس: | ≤5mΩ |
| قوة الإدخال: | N50N |
| سحب القوة: | N50N |
| كابل مناسب: | 2.5 مم 2/4 مم 2/6 مم 2 (AWG14 / 12/10) |
| نظام قفل: | التقط |
| رقم المنتج. | PV005 |
| الفولطية | TUV 1000V DC |
| التصنيف الحالي | 30 أ |
| مقاطع عرضية مناسبة للكابلات | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| حجم المحطة | Φ4.0 ملم |
| اختبار الجهد | DC 8KV 1 دقيقة |
| درجة التلوث | 2 |
| فئة الحماية | الفئة الثانية |
| المواد الطرفية | نحاس معبأ |
| مقاومة التواصل | Ω 5 مΩ |
| مواد العزل | PPO |
| مستوي رقم التعريف الألكتروني | IP67 (IEC 60529) |
| قوة سحب | ≥ 50 ن |
| قوة الإدراج | ≤ 50 ن |
| اختبار درجة الحرارة | -40 درجة مئوية ~ + 85 درجة مئوية |
| فئة اللهب | UL94V - 0 |
تعليمات التجميع
أثناء التجميع الذاتي ، يتم استخدام الأجزاء والأدوات الأخرى المذكورة أو إذا تم تجاهل تعليمات التحضير والتجميع الموضحة هنا ، فلا يمكن ضمان السلامة أو الامتثال للبيانات الفنية.
للحماية من الصدمات الكهربائية ، يجب عزل الموصلات الكهروضوئية عن مصدر الطاقة أثناء تجميعها أو تفكيكها
يجب أن يوفر المنتج النهائي الحماية من الصدمات الكهربائية
فصل التيار تحت الحمل: يجب عدم فصل توصيلات التوصيل الكهروضوئية أثناء الحمل ، ويمكن وضعها في حالة عدم التحميل عن طريق إيقاف تشغيل محول التيار المتردد / التيار المتردد أو كسر قاطع دائرة التيار المتردد.
يجب حماية الوصلات غير المتصلة من الأوساخ والماء بغطاء مانع للتسرب.
الأجزاء الموصلة للماء IP67
مميزات:
• تجميع ملف بسيط وسريع وآمن وفعال
• تطوير التصميم المبتكر بشكل مستقل ، ولها حقوق ملكية فكرية مستقلة ، قابلة للتكيف مع الموصل مباشرة
• التحمل الميكانيكي العالي
• تيار عالي وحمل للجهد: 30 أمبير ، 1000 فولت تيار مستمر
• مقاومة منخفضة للانتقال
• تصميم مبتكر ومقاوم للماء ومقاوم للغبار: IP68
• مادة بلاستيكية ممتازة ، UL 94-V0 ، نطاق واسع لدرجات الحرارة: -40 درجة مئوية إلى 90 درجة مئوية ، ومقاومة للأحوال الجوية والأشعة فوق البنفسجية للاستخدام الخارجي لفترة طويلة
• معتمدة من TUV
التعليمات:
1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من الحصول على الاستفسار ، إذا كنت عاجلًا جدًا للحصول على السعر ، يرجى الاتصال بنا لإعطاء مواصفات كاملة حول الكابل.سيتم احتساب السعر قريبا.
2. متى حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وذلك أساسا وفقا للكمية.
3. ما هي شروط الدفع الخاصة بك؟
نحن نقبل T / T (حوالة مصرفية) ، L / C.
4. هل تقبل النظام حسب الطلب؟
نعم فعلنا.
5. هل تقدم تصنيع المعدات الأصلية وأوديإم؟
نعم.تتوفر OEM & ODM.

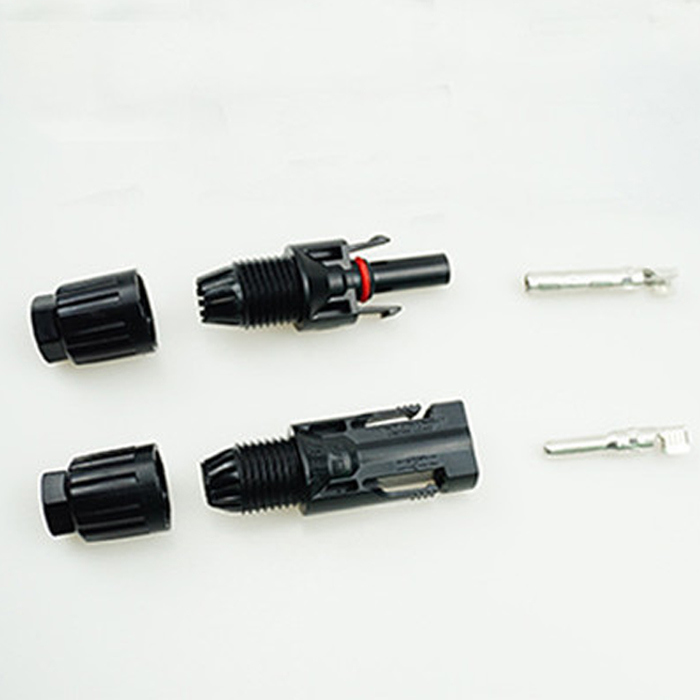

صورة الموصل الشمسي
