تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: H1Z2Z2-K 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 250 م / لفة
الأسعار: Negotiation
تفاصيل التغليف: 100 م لكل لفة ، 250 م لكل لفة ، 500 م لكل لفة
وقت التسليم: 3-7 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كابل لوحة شمسية 4 مم |
الكلمة الرئيسية: |
كابل الألواح الشمسية |
مادة السترة: |
XLPE |
مادة موصل: |
نحاس معلب مجدولة |
كابل OD: |
5.9 مم |
مقاومة: |
≤5.09 (Ω / كم) |
اللون: |
أسود أحمر |
التعبئة: |
250 م لكل لفة |
اسم المنتج: |
كابل لوحة شمسية 4 مم |
الكلمة الرئيسية: |
كابل الألواح الشمسية |
مادة السترة: |
XLPE |
مادة موصل: |
نحاس معلب مجدولة |
كابل OD: |
5.9 مم |
مقاومة: |
≤5.09 (Ω / كم) |
اللون: |
أسود أحمر |
التعبئة: |
250 م لكل لفة |
كابل الألواح الشمسية المقاومة للأوزون TUV 4mm مقاومة ممتازة للتآكل XLPE
مزايا H1Z2Z2-K 4mm2 كابل الكهروضوئية الشمسية TUV الأسود والأحمر
يتم قياس الخصائص الكهربائية والأبعاد لهذا المنتج من قبل قسم ضمان الجودة والجودة في مختبر JiangNan للكابلات.يتم التحقق من أداء الكابل فيما يتعلق بمقاومة الموصلات وجودة البناء (الصنعة) واتساق الأبعاد والمعلمات الأخرى وفقًا للمعايير المنشورة والموافقة عليها
نوع | المقطع العرضي | تصميم ستراند | قطر الموصل | مقاومة الموصل | القطر الخارجي | الفولطية | التصنيف الحالي |
H1Z2Z2-K 1x2.5mm2 | 2.5 مم 2 | 36x φ0.285 ملم | 2.0 ملم | 8.21 Ω / كم | 5.4 ملم | 1500 فولت تيار مستمر | 50 أ |
H1Z2Z2-K 1x4mm2 | 4 مم 2 | 56x φ0.285 ملم | 2.6 ملم | 5.09 Ω / كم | 5.9 مم | 1500 فولت تيار مستمر | 70 أ |
H1Z2Z2-K 1x6mm2 | 6 مم 2 | 78x φ0.285 ملم | 3.3 ملم | 3.52 Ω / كم | 6.7 ملم | 1500 فولت تيار مستمر | 95 أ |
H1Z2Z2-K 1x10mm2 | 10 مم 2 | 80x .40.4 ملم | 4.4 ملم | 1.95 Ω / كم | 7.4 مم | 1500 فولت تيار مستمر | 98 أ |
H1Z2Z2-K 1x16mm2 | 16 مم 2 | 120x φ0.4 ملم | 5.2 ملم | 1.24 Ω / كم | 9.2 ملم | 1500 فولت تيار مستمر | 132 أ |
تطبيق :
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك ، اتصال ، مناسبة خاصة للخارجية.مقاومة أشعة الشمس ، مكافحة الشيخوخة ، باستخدام مواد مثبطات اللهب الخالية من الهالوجين منخفضة الدخان ، درجة أعلى ، مزيد من الأمان.
المزايا البارزة:
1. عزل مزدوج الجدار. شعاع الالكترون متصالب
2. مقاومة ممتازة للأشعة فوق البنفسجية والزيوت والشحوم والأكسجين والأوزون
3. مقاومة ممتازة للتآكل
4. خال من الهالوجين ، مثبطات اللهب ، سمية منخفضة
5. مرونة ممتازة وتجريد الأداء
6. قدرة تحمل عالية الحالية
7. وافق TUV
اسم | كابل PV |
وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
مثبطات اللهب ، ومقاومة القطع ومقاومة الاختراق. | |
مستوى حماية الكبل Ⅱ. | |
مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |
هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم ^ 2 PV1 - F |
25 ، 16 و 10 ، 6 ، 4 ، 2 مم ^ 2 PV PV | |
العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 6 مم 2 10 مم 2 و 16 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)

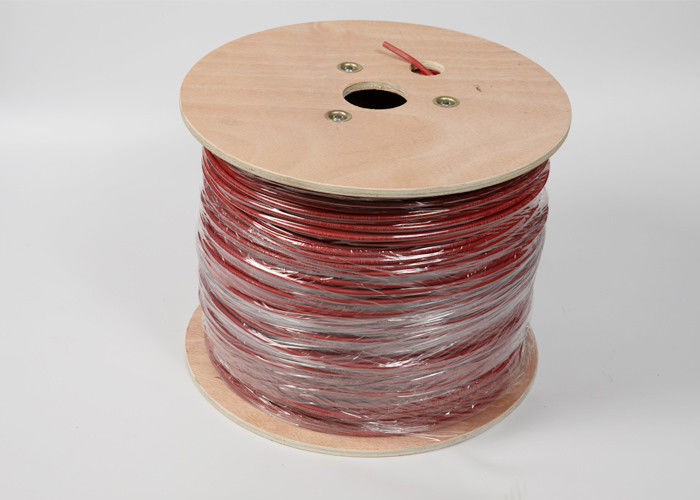

صور الكابلات الشمسية DC 4 مم
