كابل الطاقة الشمسية ثنائي النواة PNTECH H1Z2Z2-K PV1-F 2x4mm2

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Pntech

إصدار الشهادات: TUV/CE/CQC/ISO9001

رقم الموديل: PV1-F 2x4mm2

شروط الدفع والشحن

الحد الأدنى لكمية: 100 م

الأسعار: Negotiation

تفاصيل التغليف: 100 م / لفة ، لفتين لكل كرتونة ، حجم الكرتون: 42 * 42 * 22 سم أيضا حزمة وفقا لمتطلبات العملاء

وقت التسليم: 3-15أيام

شروط الدفع: L / C ، T / T

القدرة على العرض: 70000 متر في اليوم

احصل على افضل سعر
اتصل الآن
المواصفات
تسليط الضوء:

كابل الطاقة الشمسية ثنائي النواة 2 × 4 مم 2

,

كابل الطاقة الشمسية ثنائي النواة PNTECH

,

كابل h1z2z2 k

اسم المنتج:
كابل الطاقة الشمسية ثنائي النواة 4 مم
مادة غمد:
XLPO
موصل:
النحاس المعلب
التعبئة:
100 م / لفة
مقاومة::
5.09 Ω / كم (بحد أقصى 20 ℃)
كابل OD:
12.5 / 6.0 ملم
اللون:
أسود
اسم المنتج:
كابل الطاقة الشمسية ثنائي النواة 4 مم
مادة غمد:
XLPO
موصل:
النحاس المعلب
التعبئة:
100 م / لفة
مقاومة::
5.09 Ω / كم (بحد أقصى 20 ℃)
كابل OD:
12.5 / 6.0 ملم
اللون:
أسود
الوصف
كابل الطاقة الشمسية ثنائي النواة PNTECH H1Z2Z2-K PV1-F 2x4mm2



شهادة TUV EN50618 4 مم 2 سلك الطاقة الكهروضوئي ثنائي النواة الكهروضوئية



وصف المنتج ومعلمات كابل الطاقة الشمسية ثنائي النواة



العنصر الوصف والخصائص
اسم المنتج كابل الطاقة الشمسية ثنائي النواة PV1-F
المواد موصل نحاس مرن مرن ومُقَصَّر بالكامل ، الفئة 5 وفقًا لـ VDE 0295 / IEC60228
مادة العزل بولي أوليفين منخفض الدخان وخالي من الهالوجين متقاطع
غمد المواد بولي أوليفين منخفض الدخان وخالي من الهالوجين متقاطع
الجهد الاسمي AC UO / U = 600 / 1000V ، DC 1000 / 1800V
تقييم درجة الحرارة -40 إلى 90
مقاس 2Cx2.5mm2 ، ؛ 2Cx4mm2 ، 2Cx6mm2 ، ؛ 2Cx10mm2 ...
الانحناء الشعاع الحد الأدنى 4 × D (قطر الكابل الكلي)



·عزل مزدوج للجدار

·مقاومة ممتازة للأشعة فوق البنفسجية والزيوت والشحوم والأكسجين والأوزون

·مقاومة ممتازة للتآكل

·خال من الهالوجين ، مثبط للهب ، سمية منخفضة

·مرونة ممتازة وأداء تجريد

·قدرة حمل عالية الحالية

·معتمدة من TUV



بناء بناء موصل سماكة العزل سمك غمد ø الخارجي المقاومة ماكس. سعة الحمل الحالية الوزن تقريبا
ن × مم² ن / م مم مم مم Ω / كم أ كجم / كم
2 × 1.5 30 / 0.25 0.7 0.8 9.5 ± 0.2 13.3 30 7.2
2 × 2.5 50 / 0.25 0.7 0.8 11 ± 0.2 7.98 41 9.4
2 × 4.0 56 / 0.3 0.7 0.8 12.5 ± 0.2 4.75 55 14.2
2 × 6.0 84 / 0.30 0.8 0.9 14.5 ± 0.2 3.39 70 20
2 × 10.0 142 / 0.30 0.9 1.1 17.6 ± 0.2 1.95 98 29
2 × 16.0 228 / 0.30 1.1 1.1 19.8 ± 0.2 1.24 132 43



تطبيق



تم تصميم هذه الكابلات لتوصيل مكونات النظام الكهروضوئي بالداخل والخارج

المباني والمعدات ذات المتطلبات الميكانيكية العالية والظروف الجوية القاسية

الظروف.



المعايير



DIN EN 50618
أداء مقاومة الحريق: IEC 60332-1
انبعاث دخان منخفض: EN / IEC 61034-2
خالٍ من الهالوجين وفقًا للمواصفة EN 50525-1 ، الملحق ب
تآكل منخفض للغازات وفقًا للمواصفة EN 50267-2-2 ، IEC 60754-2




سمات:


1) المواد المتصالبة لشعاع الإلكترون لا تذوب أو تتدفق ، حتى في درجات الحرارة العالية ، ومقاومة عالية للحرارة ، والبرودة ، والتآكل ، ومقاومة الأشعة فوق البنفسجية ، والأوزون والتحلل المائي.
2) توفر هذه الكابلات وسيلة للتواصل بين الألواح الكهروضوئية (PV) ومن الألواح إلى العاكس.
3) تعمل بجهد DC وتوفر حياة طويلة في الظروف المكشوفة.



اسم كابل PV
وصف المنتج تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، والتركيبات الكهربائية ، والمناطق الداخلية والخارجية ، والمناطق المعرضة للانفجار ، والمصانع ، والصناعات الصناعية والزراعية.
مواصفات المنتج دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية.
مثبطات اللهب ومقاومة القطع ومقاومة الاختراق.
مستوى حماية الكابل المستوى.
مع إشعاع الكابلات الكهروضوئية 150 درجة كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججينغ رقيق معدّل غير سام من البولي إيثيلين كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، التخلص من الدخان عامل حافظة مثل الأسمدة لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور.
يتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر.
الكهرباء 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة التيار المستمر بسلك موصل 20 ليس أكبر من 5.09 Ω / كم
2. مقاومة العزل: مقاومة العزل النهائية للكابل عند 20 ℃ يجب ألا تقل عن 1014 Ω.سم ، مقاومة عزل الكابلات النهائية عند 90 ℃ لا تقل عن 1011 Ω.سم
3. مقاومة سطح الغلاف: يجب ألا تقل مقاومة سطح غلاف الكابل النهائي عن 109 Ω.
هيكل الكابلات موصل: سلك نحاسي معلب 2.5 ، 4 ، 6 ، 10 ، 16 مم ^ 2 PV1 - F
18 و 16 و 14 و 12 و 10 و 8 و 6 و 4 و 2 مم ^ 2 سلك PV
العزل:> 0.5 مم بسمك مع دخان منخفض ومواد هالوجين ، وتفي بالحد المحدد للعميل.
غمد: دخان منخفض وسمك مادة خالية من الهالوجين> 0.5 مم.
معلمات مفصلة درجة الحرارة المحيطة: - 40 درجة مئوية ~ + 90 درجة مئوية
أعلى درجة حرارة للموصل: 120 ℃ (اترك 5 ثوانٍ في درجة حرارة ماس كهربائى 200 ℃)
الجهد المحدود: AC0.6 / 1kv dc1.8kv.



التعليمات:



1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من تلقي الاستفسار ، إذا كنت عاجلاً للغاية للحصول على السعر ، من فضلك

اتصل بنا لإعطاء المواصفات الكاملة حول الكابل.سيتم احتساب السعر قريبا.

2. كم من الوقت حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وفقًا للكمية بشكل أساسي.

3. ما شروط الدفع الخاصة بك؟
نحن نقبل T / T (التحويل المصرفي) ، خطاب الاعتماد

4. هل تقبل الطلب المخصص؟
نعم فعلنا.

5. هل تقدمون oem وأوديإم؟
نعم.تتوفر OEM و ODM.

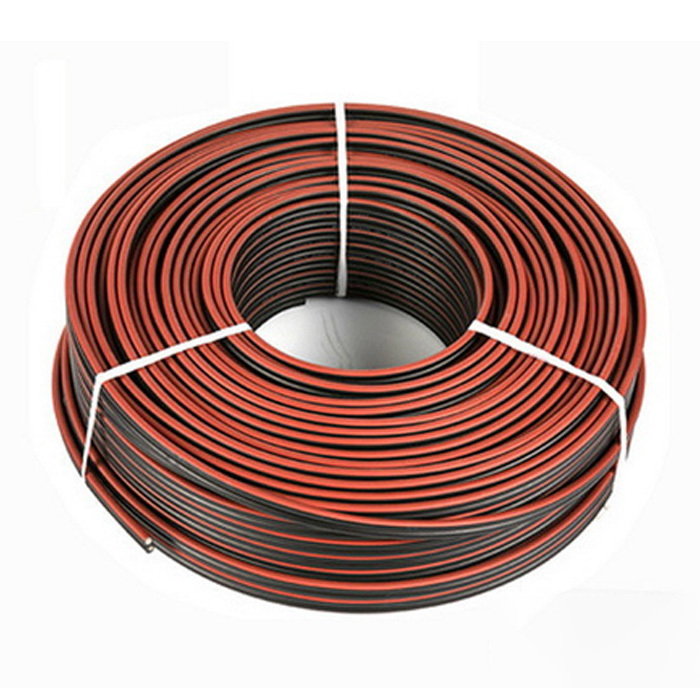

صورة 4 مم² ثنائية النواة الكهروضوئية الشمسيةكابل

كابل الطاقة الشمسية ثنائي النواة PNTECH H1Z2Z2-K PV1-F 2x4mm2 0
