تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/CQC/ISO9001
رقم الموديل: PV1-F 1x10mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: Negotiation
تفاصيل التغليف: 100 م / لفة ، لفتين لكل كرتونة ، حجم الكرتون: 42 * 42 * 22 سم أيضا حزمة وفقا لمتطلبات العملاء
وقت التسليم: 3-15أيام
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 70000 متر في اليوم
اسم المنتج: |
10mm² DC Solar Cable |
مادة العزل: |
XLPE |
موصل: |
النحاس المعلب |
اعمال بناء: |
80 / 0.4 مم |
سماكة: |
0.8 ملم |
مقاومة:: |
1.95 Ω / كم (بحد أقصى 20 ℃) |
كابل OD: |
8.5 ملم |
اللون: |
أسود أو أحمر |
اسم المنتج: |
10mm² DC Solar Cable |
مادة العزل: |
XLPE |
موصل: |
النحاس المعلب |
اعمال بناء: |
80 / 0.4 مم |
سماكة: |
0.8 ملم |
مقاومة:: |
1.95 Ω / كم (بحد أقصى 20 ℃) |
كابل OD: |
8.5 ملم |
اللون: |
أسود أو أحمر |
TUV CE كبل XLPE الشمسي أحادي النواة 10mm2 PV 25years الضمان 1000V AC 1800V DC
الكابلات الضوئية الكهروضوئية DC كابلات الطاقة الشمسية
الموصل: الفئة 5 من الموصلات النحاسية المرنة
العزل: مركب متصالب خالٍ من الهالوجين
غمد: خالٍ من الهالوجين ، مركب مثبط للهب ، أسود
تطبيق الكابلات الضوئية الكهروضوئية DC كابل الطاقة الشمسية
تم تصميم هذه الكابلات لربط مكونات النظام الكهروضوئي من الداخل والخارج
المباني والمعدات ذات المتطلبات الميكانيكية العالية والطقس القاسي
الظروف.
معايير الكابلات الضوئية الكهروضوئية
DIN EN 50618
أداء مقاومة الحريق: IEC 60332-1
انبعاث دخان منخفض: EN / IEC 61034-2
خال من الهالوجين طبقًا لـ EN 50525-1 ، الملحق ب
تآكل منخفض للغازات طبقاً للمواصفة EN 50267-2-2 ، IEC 60754-2
كهروضوئية PV كبل الطاقة الشمسية DC الطابع الفني:
العمل الجهد: AC: 600 / 1000V DC: 1800V
جهد ماكسيوم: 1.8 كيلو فولت
اختبار الجهد: 6.5kV AC
درجة حرارة العمل: -40-90 درجة مئوية
Radiu الانحناء:
ثابت: 4 × القطر الكلي
مرن: 5 × القطر الكلي
ماكس.درجة حرارة الموصل: 120 درجة مئوية
ماكس ماس كهربائى.درجة حرارة الموصل: 250 درجة مئوية
مقاومة العزل: 10 مΩ × كم
| عدد النوى × المقطع العرضي الاسمي | عدد الذين تقطعت بهم السبل | قطر الموصل الاسمي | سمك العزل الاسمي | سمك غمد الاسمي | Diamater العام الاسمي | الوزن الاسمي |
| رقم × مم 2 | - | مم | مم | مم | مم | كجم / كم |
| 1 × 1.5 | 30 / 0.25 | 1.58 | 0.7 | 0.8 | 4.8 | 40 |
| 1 × 2.5 | 50 / 0.25 | 2.04 | 0.7 | 0.8 | 5.5 | 50 |
| 1 × 4.0 | 56 / 0.30 | 2.59 | 0.7 | 0.8 | 6.1 | 70 |
| 1 × 6.0 | 84 / 0.30 | 3.17 | 0.7 | 0.8 | 7.0 | 80 |
| 1 × 10 | 80 / 0.40 | 4.07 | 0.7 | 0.8 | 8.5 | 130 |
| 1 × 16 | 120 / 0.40 | 5.22 | 0.7 | 0.9 | 10.2 | 200 |
| 1 × 25 | 199 / 0.40 | 6.51 | 0.9 | 1 | 12.5 | 290 |
| 1 × 35 | 279 / 0.40 | 7.71 | 0.9 | 1.1 | 14 | 400 |
| 1 × 50 | 396 / 0.40 | 9 | 1 | 1.2 | 16.3 | 550 |
| 1 × 70 | 360 / 0.50 | 10.8 | 1.1 | 1.2 | 18.7 | 750 |
| 1 × 95 | 475 / 0.50 | 12.6 | 1.1 | 1.3 | 20.8 | 970 |
| 1 × 120 | 608 / 0.50 | 14.2 | 1.2 | 1.3 | 22.8 | 1220 |
| 1 × 150 | 756 / 0.50 | 15.8 | 1.4 | 1.4 | 25.5 | 1510 |
| 1 × 185 | 925 / 0.50 | 17.4 | 1.6 | 1.6 | 28.5 | 1850 |
| 1 × 240 | 1221 / 0.50 | 20.4 | 1.7 | 1.7 | 32.1 | 2400 |
الميزات:
1) لا تذوب أو تتدفق المواد المتصالبة بالشعاع الإلكتروني ، حتى في درجات الحرارة المرتفعة ، والمقاومة العالية ضد الحرارة والبرودة والتآكل ومقاومة الأشعة فوق البنفسجية والأوزون والماء.
2) توفر هذه الكابلات وسيلة للاتصال بين الألواح الكهروضوئية (PV) ومن الألواح إلى العاكس.
3) تعمل بجهد DC وتوفر حياة طويلة في الظروف المكشوفة.
| اسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
| مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
| مثبطات اللهب ، ومقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكبل Ⅱ. | |
| مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
| 3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |
| هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم ^ 2 PV1 - F |
| 18 و 16 و 14 و 12 و 10 و 8 و 6 و 4 و 2 مم ^ 2 PV PV | |
| العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
| غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
| أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
| الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
التعليمات:
1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من الحصول على الاستفسار ، إذا كنت عاجلًا جدًا للحصول على السعر ، من فضلك
اتصل بنا لإعطاء مواصفات كاملة حول الكبل.سيتم احتساب السعر قريبا.
2. متى حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وذلك أساسا وفقا للكمية.
3. ما هي شروط الدفع الخاصة بك؟
نحن نقبل T / T (حوالة مصرفية) ، L / C.
4. هل تقبل النظام حسب الطلب؟
نعم فعلنا.
5. هل تقدم تصنيع المعدات الأصلية وأوديإم؟
نعم.تتوفر OEM & ODM.

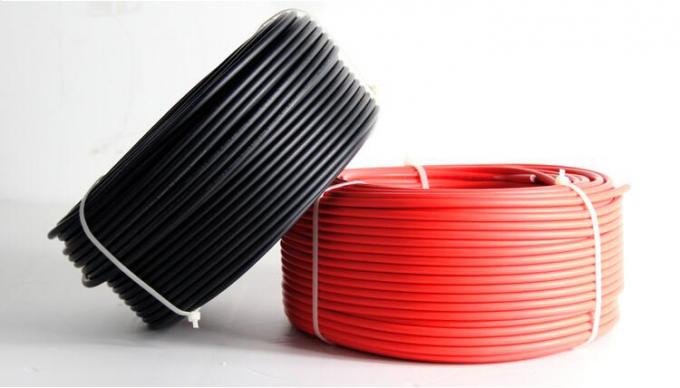

صورة 10 مم² كبل الطاقة الشمسية PV DC الشمسية
