تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: H1Z2Z2-K 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م / لفة
الأسعار: negotiable
تفاصيل التغليف: 100 م / لفة 250 م / لفة ، لفتان لكل كرتونة ، حجم الكرتون: 42 * 42 * 22 سم أيضًا حزمة وفقا لمتطلبات ا
وقت التسليم: 3-7 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
Product Name: |
4mm2 solar pv cable |
Service life: |
>25 years |
Insulation Material: |
XLPE |
Structure: |
56/0.3mm |
Conductor Material: |
Stranded Tinned copper |
Cable OD: |
5.7mm |
Rated Voltage: |
AC Uo/U0.6~1.0KV , DC1.5KV |
Color: |
Black / Red |
Product Name: |
4mm2 solar pv cable |
Service life: |
>25 years |
Insulation Material: |
XLPE |
Structure: |
56/0.3mm |
Conductor Material: |
Stranded Tinned copper |
Cable OD: |
5.7mm |
Rated Voltage: |
AC Uo/U0.6~1.0KV , DC1.5KV |
Color: |
Black / Red |
TUV EN50618 واحد النواة 4mm الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية
الخصائص العامة
كابل مصنوع من العزل والطلاء المتقاطع بين شعاع الإلكترونات؛ مقاومة عالية للحرارة والبرد والزيت والتكسر والأوزون،
الأشعة فوق البنفسجية والطقس؛ مع تحسين الاستجابة في حالة الحريق.
مضاد للاشتعال: مرن، سهل التخلص منه، يتطلب مساحة صغيرة جداً، شديدة جداً
قوية ميكانيكياً، حياة طويلة جداً.
البناء
1. التشغيل: 600/1000 فولت درجة الحرارة: -40°C-- 90°C
2وصف:
(1) الموصل: النحاس المكسو المعبأ
(2) العزل: 90 درجة مئوية XLPE ، أسود
(3) سترة: 90 درجة مئوية XLPE ، سوداء أو حمراء
3. العلامة:
TÜV SÜD EN 50618:2014 H1Z2Z2-K 1x4,0mm2 DC 1.5 KV NINGBO NEW ENERGY CO.,LTD
| الاسم: كابل شمسي أحادي النواة | موصل: سلك نحاس مقطر |
| المعيار التنفيذي: EN 50618 | العزل: البوليوولفين المرتبط بالشعاع الخالي من الهالوجين منخفض الدخان |
| النموذج: H1Z2Z2-K | السترة: البوليوليفين المرتبط بالشعاع الخالي من الهالوجين منخفض الدخان |
| مواصفات الكابل:2.5/4/6/10/16/25/35mm2 | الجهد القياسي:1500 فولت |
| درجة الحرارة المحيطة: -40 - 90 درجة مئوية | فولتاج الاختبار6.5 كيلو فولت |
| درجة حرارة الكابل: -40 ~ 120oC | مقاومة الطقس: حجب الأشعة فوق البنفسجية |
| درجة حرارة الدائرة القصيرة: 250 درجة مئوية | عمر الخدمة: > 25 سنة |
| نصف قطر الانحناء: >4×Ø(Ø<8mm) >6×Ø(Ø≥8mm) | اللون: الأسود، الأحمر |
التطبيقات
موصل واحد، مقاوم لأشعة الشمس، سلك فوتو فولتايكي يقدر بـ 90 درجة مئوية رطبة أو 105 درجة مئوية جافة 2000 فولت للتوصيلات المتبادلة لأنظمة الطاقة الفوتو فولتايكية الأرضية وغير الأرضية كما هو موضح في القسم 690.31 ((أ)) والأجزاء الأخرى المطبقة من القانون الوطني للكهرباء (NEC)، NFPA 70
الخيارات:
خطوط تحديد المرحلة الملونة متوفرة عند الطلب
إمكانية إعادة التعبئة المتعددة عند الطلب
الخصائص:
معدل 90 درجة مئوية رطبة وجافة
مقاومة للتشوه عند درجات الحرارة العالية
مقاومة ممتازة للرطوبة
خصائص كهربائية مستقرة على نطاق درجة حرارة واسع
مقاومة ممتازة للكسر والضغط
مقاومة لمعظم الزيوت والمواد الكيميائية
مقاومة للأشعة فوق البنفسجية / ضوء الشمس
يستوفي اختبار الانحناء البارد عند -40 درجة مئوية
| اسم المنتج | كابل الطاقة الشمسية القياسية من TUV |
| النموذج رقم | H1Z2Z2-K 1x 4mm2 |
| الجهد | كابلات الجهد العالي |
| مواد العزل | XLPE |
| شكل المادة | أسلاك مستديرة |
| الشهادة | ROSH، CE، TUV |
| المعايير | طراز EN50618 |
| النواة | 1 النواة |
| حزمة النقل | طبلة حديدية خشبية، طبلة حديدية |
| التطبيق | البناء، تحت الأرض، الصناعية، محطة الطاقة |
| مادة الغطاء | XLPE |
| مادة سلكية | النحاس المحنط |
| القطع العرضي | 4 مليمتر مربع |
| الاسم | كابلات الطاقة الكهروضوئية |
| وصف المنتج | تستخدم على نطاق واسع في المنشآت الشمسية الداخلية والخارجية، والمنشآت الكهربائية، والمناطق الداخلية والخارجية المعرضة للانفجار، والمصانع، والصناعات الصناعية والزراعية. |
| خصائص المنتج | دخان منخفض بدون هالوجين، بارد جيد، الأشعة فوق البنفسجية، مقاومة للأوزون ومقاومة للطقس. |
| مضاد للحريق، مقاومة للقطع ومقاومة الاختراق. | |
| مستوى حماية الكابلات المستوى الثاني | |
| مع إشعاع الكابلات الضوئية بنسبة 150 درجة مئوية كمواد عازلة ، فإن مضاد للاحتراق الخالي من الهالوجين هو الراتنج الهندجين الرقيق غير السام من البولي إيثيلين غير السامإضافة خالية من الهالوجين، غير سامة، مضاعفة للحريق، المثبت الحراري، القضاء على وكيل الدخان، المواد الحافظة، مثل الأسمدة، لا تحتوي على الهالوجين، المعادن الثقيلة، الفوسفور. | |
| إنه متوافق مع ROHS، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1المقاومة المباشرة: المقاومة المباشرة للأسلاك النهائية عند درجة حرارة 20 درجة مئوية |
| 2المقاومة العازلة: يجب أن تكون المقاومة العازلة النهائية للكابل عند 20 درجة مئوية لا تقل عن 1014 Ω. | |
| 3مقاومة سطح الغطاء: يجب أن تكون مقاومة سطح غطاء الكابل النهائي لا تقل عن 109 Ω. | |
| هيكل الكابلات | موصل: سلك نحاس معد 2.5، 4، 6، 10، 16 ملم ^ 2 PV1 - F |
| 25، 16 و 10 ، 6 ، 4 ، 2 ملم ^ 2 سلك PV | |
| العزل: > 0.5 ملم سميكة مع كمية منخفضة من الدخان والمواد الهالوجينية ، وتلبية الحد المحدد من العميل. | |
| الغطاء: ضخامة مواد خالية من الدخان والهالوجين > 0.5 ملم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 °C ~ + 90 °C |
| أعلى درجة حرارة الموصل: 120 درجة مئوية (تسمح لـ 5 ثوان في درجة حرارة الدائرة القصيرة 200 درجة مئوية) | |
| الجهد المحدد: AC0.6/1kv dc1.8kv |
(نحن أيضا ننتج قلب واحد من 2.5mm2، 6mm2، 10mm2 و 16mm2، فضلا عن النواة المزدوجة،
يرجى استشارة لي مباشرة إذا لزم الأمر)

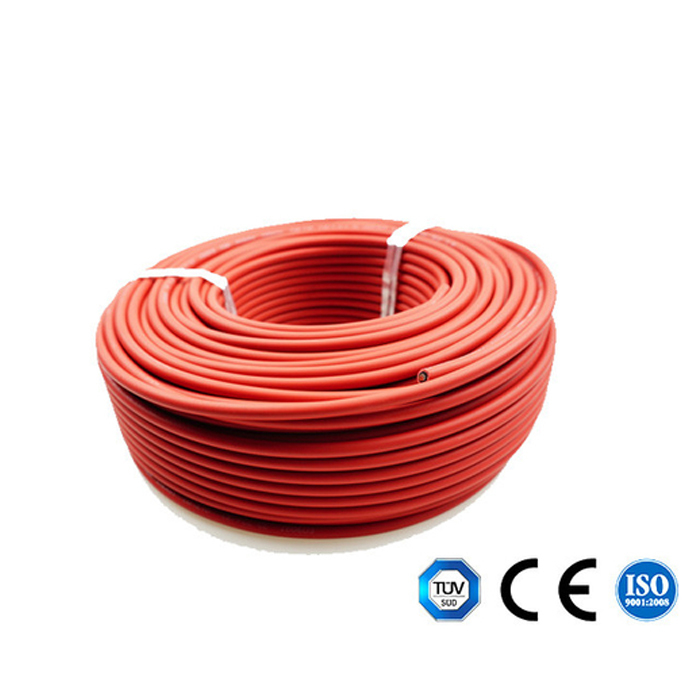

صور للكابل الشمسي الكهروضوئي البالغ مساحته 4 ملم
