تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: H1Z2Z2-K 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م / لفة
الأسعار: negotiable
تفاصيل التغليف: 100 م / لفة 250 م / لفة ، لفتان لكل كرتونة ، حجم الكرتون: 42 * 42 * 22 سم أيضًا حزمة وفقا لمتطلبات ا
وقت التسليم: 3-7 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كابل شمسي ضوئي 4 مم |
نطاق درجة الحرارة: |
-40 درجة مئوية+90 درجة مئوية |
مادة العزل: |
XLPE |
بناء: |
56 / 0.285 ملم |
مواد موصل: |
النحاس المعلب تقطعت بهم السبل |
كابل OD: |
5.7 ملم |
الجهد المقنن: |
AC UO/U0.6 ~ 1.0KV ، DC1.5KV |
لون: |
أسود / أحمر |
اسم المنتج: |
كابل شمسي ضوئي 4 مم |
نطاق درجة الحرارة: |
-40 درجة مئوية+90 درجة مئوية |
مادة العزل: |
XLPE |
بناء: |
56 / 0.285 ملم |
مواد موصل: |
النحاس المعلب تقطعت بهم السبل |
كابل OD: |
5.7 ملم |
الجهد المقنن: |
AC UO/U0.6 ~ 1.0KV ، DC1.5KV |
لون: |
أسود / أحمر |
كابل الطاقة الشمسية H1Z2Z2-K 4 مم XLPE معزول مزدوج TUV EN50618 لنظام الطاقة الشمسية
كابل الطاقة الشمسية الكهروضوئية DC معايير كابل الطاقة الشمسية
DIN EN 50618
أداء مقاومة الحريق: IEC 60332-1
انبعاث دخان منخفض: EN/IEC 61034-2
خالٍ من الهالوجين وفقًا للمعيار EN 50525-1، الملحق B
تآكل الغازات المنخفض وفقًا للمعيار EN 50267-2-2، IEC 60754-2
كابل الطاقة الشمسية الكهروضوئية DC المواصفات الفنية:
جهد التشغيل: AC: 600/1000V DC: 900/1800V
الحد الأقصى للجهد: 1.8 كيلو فولت
جهد الاختبار: 6.5 كيلو فولت تيار متردد
درجة حرارة التشغيل: -40-90 درجة مئوية
نصف قطر الانحناء:
ثابت: 4 × القطر الكلي
مرن: 5 × القطر الكلي
الحد الأقصى لدرجة حرارة الموصل: 120 درجة مئوية
الحد الأقصى لدرجة حرارة الموصل في حالة قصر الدائرة: 250 درجة مئوية
مقاومة العزل: 10 ميجا أوم × كم
1. البناء: نحاس مُعلب، عزل XLPE، غلاف خارجي XLPE.
2. جهد الاختبار: 6500 فولت، 5 دقائق؛ الجهد المقنن: 1000/1800 فولت تيار مستمر.
3. خالي من الهالوجين ودخان منخفض، معيار Rohs.
4. مقاومة الأشعة فوق البنفسجية.
5. تصنيف درجة الحرارة: -40 درجة مئوية إلى 125 درجة مئوية، مقاومة البرودة.
6. شهادة TUV، TUV2Pfg1169-1.
7. كابل طاقة لنظام الطاقة الشمسية الكهروضوئية.
| الاسم: كابل شمسي أحادي النواة | الموصل: سلك نحاسي مُعلب |
| المعيار التنفيذي: EN 50618 | العزل: بولي أوليفين متقاطع بالإشعاع منخفض الدخان وخالٍ من الهالوجين |
| الموديل: H1Z2Z2-K | السترة: بولي أوليفين متقاطع بالإشعاع منخفض الدخان وخالٍ من الهالوجين |
| مواصفات الكابل: 2.5/4/6/10/16/25/35 مم² | الجهد المقنن: 1500 فولت |
| درجة الحرارة المحيطة: -40 ~ 90 درجة مئوية | جهد الاختبار: 6.5 كيلو فولت |
| درجة حرارة الكابل: -40 ~ 120 درجة مئوية | مقاومة الطقس: حجب الأشعة فوق البنفسجية |
| درجة حرارة قصر الدائرة: 250 درجة مئوية | عمر الخدمة: > 25 سنة |
| نصف قطر الانحناء: > 4 × Ø (Ø6 × Ø (Ø ≥ 8 مم) | اللون: أسود، أحمر |
التطبيقات
موصل واحد، مقاوم لأشعة الشمس، سلك كهروضوئي مصنف 90 درجة مئوية رطب أو 105 درجة مئوية جاف 2000 فولت لأسلاك الربط البيني لأنظمة الطاقة الكهروضوئية المؤرضة وغير المؤرضة كما هو موضح في القسم 690.31 (أ) والأجزاء الأخرى ذات الصلة من قانون الكهرباء الوطني (NEC)، NFPA 70
الخيارات:
شرائط تحديد الهوية الملونة متوفرة عند الطلب
تعدد الإرسال متاح عند الطلب
الميزات:
مصنف 90 درجة مئوية رطب وجاف
مقاوم للتشوه في درجات الحرارة المرتفعة
مقاومة ممتازة للرطوبة،
خصائص كهربائية مستقرة على نطاق واسع من درجات الحرارة
مقاومة ممتازة للسحق وقطع الضغط
مقاوم لمعظم الزيوت والمواد الكيميائية
مقاوم للأشعة فوق البنفسجية/أشعة الشمس
يلبي اختبار الانحناء البارد عند -40 درجة مئوية
| اسم المنتج | كابل شمسي قياسي TUV |
| رقم الموديل | H1Z2Z2-K 1x 4mm2 |
| الجهد | كابل عالي الجهد |
| مادة العزل | XLPE |
| شكل المادة | سلك دائري |
| الشهادة | ROSH, CE, TUV |
| المعايير | TUV EN50618 |
| النوى | 1 نواة |
| حزمة النقل | أسطوانة حديدية خشبية، أسطوانة حديدية |
| التطبيق | البناء، تحت الأرض، الصناعية، محطة الطاقة |
| مادة الغلاف | XLPE |
| مادة قلب السلك | نحاس مُعلب |
| المقطع العرضي | 4 مم2 |
| الاسم | كابل PV |
| وصف المنتج | يستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية، والتركيبات الكهربائية، والأماكن الداخلية والخارجية، والمناطق المعرضة للانفجار، والمصانع، والصناعات الصناعية والزراعية. |
| ميزات المنتج | دخان منخفض بدون هالوجين، جيد البرودة، مقاوم للأشعة فوق البنفسجية، والأوزون، والطقس. |
| مثبط للهب، مقاوم للقطع والاختراق. | |
| مستوى حماية الكابل المستوى الأول. | |
| مع 150 درجة مئوية إشعاع كابل كهروضوئي كمواد عازلة، مثبط للهب خالي من الهالوجين هو راتنج بولي إيثيلين معدل غير سام وخالي من الهالوجين كالمادة الخام الرئيسية، أضف مثبط للهب غير سام وخالي من الهالوجين، ومثبت للحرارة، والقضاء على عامل الدخان، والمواد الحافظة، مثل الأسمدة، لا يحتوي على الهالوجين، والمعادن الثقيلة، والفوسفور. | |
| يتوافق مع ROHS، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهربائية | 1. مقاومة التيار المستمر: مقاومة التيار المستمر لقلب السلك الموصل للكابل النهائي عند 20 درجة مئوية لا تزيد عن 5.09 أوم/كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 درجة مئوية عن 1014 أوم. سم، مقاومة عزل الكابل النهائي عند 90 درجة مئوية لا تقل عن 1011 أوم. سم | |
| 3. مقاومة سطح الغلاف: يجب ألا تقل مقاومة سطح غلاف الكابل النهائي عن 109 أوم. | |
| هيكل الكابل | الموصل: سلك نحاسي مُعلب 2.5، 4، 6، 10، 16 مم ^ 2 PV1 - F |
| 25، 16 و 10، 6، 4، 2 مم ^ 2 سلك PV | |
| العزل: > 0.5 مم سميكة مع مادة منخفضة الدخان والهالوجين، وتلبية الحد المحدد للعميل. | |
| الغلاف: سمك مادة خالية من الدخان والهالوجين > 0.5 مم. | |
| معلمات مفصلة | درجة الحرارة المحيطة: - 40 درجة مئوية ~ + 90 درجة مئوية |
| أعلى درجة حرارة للموصل: 120 درجة مئوية (السماح بـ 5 ثوانٍ في درجة حرارة قصر الدائرة 200 درجة مئوية) | |
| الجهد المحدود: AC0.6/1kv dc1.8kv. |
(ننتج أيضًا نواة واحدة من 2.5 مم 2، 6 مم 2، 10 مم 2 و 16 مم 2، بالإضافة إلى النوى المزدوجة،
يرجى استشارتي مباشرة إذا لزم الأمر)

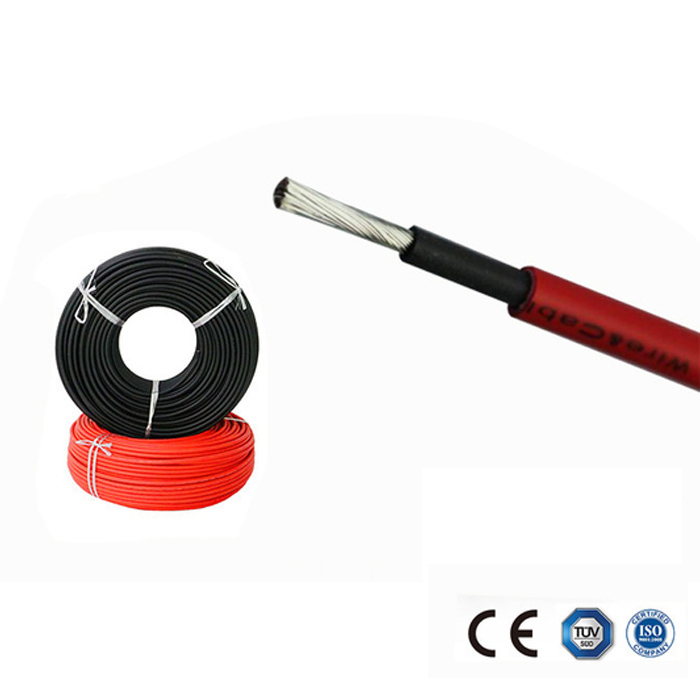

صور كابل الطاقة الشمسية 4 مم
