تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: PV1-F 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 250 م / لفة
الأسعار: negotiable
تفاصيل التغليف: 250 م لكل لفة 500 م لكل كارتون مقاس 42x42x22 سم
وقت التسليم: 3-7 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كبل شمسي 4 مم 2 |
تطبيق: |
محطة طاقة |
مادة موصل: |
نحاس معلب مجدولة |
كابل OD: |
6.0 ملم |
بناء: |
56 / 0.3 مم |
الفولطية: |
AC Uo / U0.6 ~ 1.0KV ، DC1.8KV |
اسم المنتج: |
كبل شمسي 4 مم 2 |
تطبيق: |
محطة طاقة |
مادة موصل: |
نحاس معلب مجدولة |
كابل OD: |
6.0 ملم |
بناء: |
56 / 0.3 مم |
الفولطية: |
AC Uo / U0.6 ~ 1.0KV ، DC1.8KV |

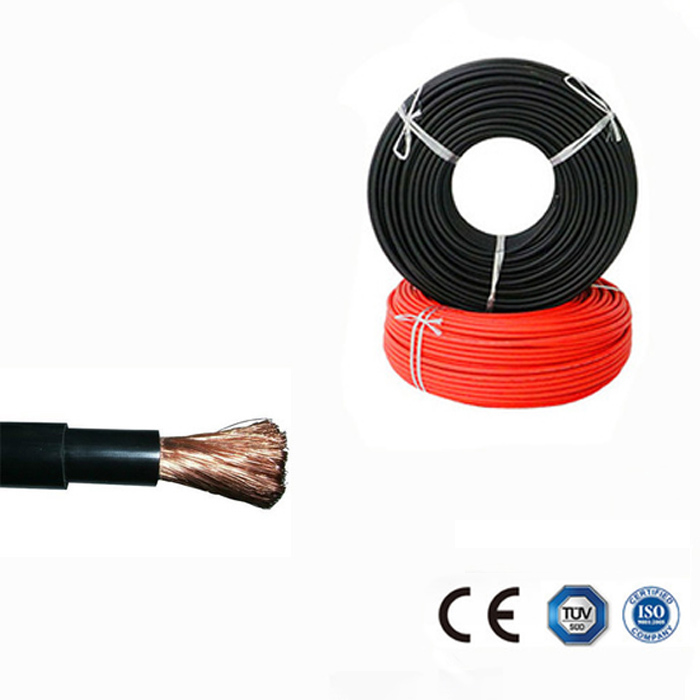

الأشعة فوق البنفسجية المقاومة XLPE مزدوجة العزل PV1-f كابل الطاقة الشمسية الكهروضوئية 4 مم 2 أسود
PV1-F كبل الطاقة الشمسية الكهروضوئية النحاسي المعلب 4 مم 2
1. الجهد الاسمي: U0 / U = 600 / 1000V AC ، 1000 / 1800V DC ؛
2. اختبار الجهد: 6500 فولت ، 50 هرتز ، 5 دقيقة.
3. تصنيف درجة الحرارة: 45 درجة مئوية حتى + 125 درجة مئوية ، -40 درجة فهرنهايت حتى + 257 درجة فهرنهايت ، درجة الحرارة المحيطة: 25 عامًا (توفالو) -40 درجة مئوية حتى +90 درجة مئوية ، -40 درجة فهرنهايت حتى + 194 درجة فهرنهايت ، الحد الأقصى لدرجة حرارة الدائرة القصيرة: 280 درجة مئوية ، + 536 درجة فهرنهايت.
4. الانحناء نصف القطر: التثبيت الثابت> 4X يتحرك من حين لآخر> 5X
| يكتب | تعبر | ساحل | موصل | موصل | الخارجي | مصنفة | مصنفة | وزن |
| القطاع الثامن | التصميم | قطر الدائرة | مقاومة | قطر الدائرة | الجهد االكهربى | تيار | ||
| مم² | رقم x ø (مم) | مم | Ω / كم | مم | VAC / DC | أ | كجم / كم | |
| PV-1 * 1.5 مم² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2.5 مم² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4.0 مم² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6.0 مم² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
| PV-1 * 10.0 مم² | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 8.5 | 1000/1800 | 98 | 155 |
| PV-1 * 16 مم² | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 |
| PV-1 * 25 مم² | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
| PV-1 * 35 مم² | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
وصف الكابلات المقاومة للحريق:
التطبيق: عزل مزدوج ، كبلات ذات شعاع إلكتروني متصالب لمحطة الطاقة الضوئية.
البناء: النحاس المعلب ، وفقًا لـ VDE0295 / IEC60228 ، Class5
ب. خصائص / معايير المواد:
1. أداء مقاومة الحريق: IEC60332-1.
2. انبعاث الدخان: IEC61034 ؛ EN50268-2
3. حمولة حريق منخفضة: DIN51900
4. الموافقات: TUV2PfG 1169 / 08.2007 PV1-F.
5. معايير التطبيق: UNE211 23 ؛ UNE20.460-5-52 ، UTE C 32-502
طلب :
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة بالأسلاك ، والتوصيل ، ومناسبة بشكل خاص للخارج.مقاومة أشعة الشمس ، ومكافحة الشيخوخة ، واستخدام مواد مثبطة للهب خالية من الهالوجين منخفضة الدخان ، ودرجة أعلى ، والمزيد من السلامة.
| اسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، والتركيبات الكهربائية ، والمناطق الداخلية والخارجية ، والمناطق المعرضة للانفجار ، والمصانع ، والصناعات الصناعية والزراعية. |
| مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
| مثبطات اللهب ومقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكابل المستوى. | |
| مع إشعاع الكابلات الكهروضوئية 150 درجة كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججينغ رقيق معدّل غير سام من البولي إيثيلين كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، التخلص من الدخان عامل حافظة مثل الأسمدة لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| يتوافق مع ROHS ، وتكون مقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة التيار المستمر بسلك موصل 20 ليس أكبر من 5.09 Ω / كم |
| 2. مقاومة العزل: مقاومة العزل النهائية للكابل عند 20 ℃ يجب ألا تقل عن 1014 Ω.سم ، مقاومة عزل الكابلات النهائية عند 90 ℃ لا تقل عن 1011 Ω.سم | |
| 3. مقاومة سطح الغلاف: يجب ألا تقل مقاومة سطح غلاف الكابل النهائي عن 109 Ω. | |
| هيكل الكابلات | موصل: سلك نحاسي معلب 2.5 ، 4 ، 6 ، 10 ، 16 مم ^ 2 PV1 - F |
| 25 ، 16 و 10 ، 6 ، 4 ، 2 مم ^ 2 سلك PV | |
| العزل:> 0.5 مم بسمك منخفض مع دخان منخفض ومواد هالوجين ، وتفي بالحد المحدد للعميل. | |
| غمد: دخان منخفض وسمك مادة خالية من الهالوجين> 0.5 مم. | |
| معلمات مفصلة | درجة الحرارة المحيطة: - 40 درجة مئوية ~ + 90 درجة مئوية |
| أعلى درجة حرارة للموصل: 120 ℃ (اترك 5 ثوانٍ في درجة حرارة ماس كهربائى 200 ℃) | |
| الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(نحن ننتج أيضًا نواة واحدة 2.5 مم 2 و 6 مم 2 و 10 مم 2 و 16 مم 2 ، وكذلك نوى مزدوجة ،
من فضلك استشرني مباشرة إذا لزم الأمر)
صور لكابل الطاقة الشمسية 4 مم 2 DC
التعليمات:
1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من تلقي الاستفسار ، إذا كنت عاجلاً للغاية للحصول على السعر ، من فضلك
اتصل بنا لإعطاء المواصفات الكاملة حول الكابل.سيتم احتساب السعر قريبا.
2. كم من الوقت حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وفقًا للكمية بشكل أساسي.
3. ما شروط الدفع الخاصة بك؟
نحن نقبل T / T (التحويل المصرفي) ، خطاب الاعتماد
4. هل تقبل الطلب المخصص؟
نعم فعلنا.
5. هل تقدمون oem وأوديإم؟
نعم.تتوفر OEM & ODM.
