تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: PV1-F 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 250 م / لفة
الأسعار: negotiable
تفاصيل التغليف: 250 م لكل لفة 500 م لكل كارتون مقاس 42x42x22 سم
وقت التسليم: 3-7 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كابل الطاقة الشمسية 4mm2 |
تطبيق: |
محطة الطاقة |
مواد موصل: |
النحاس المعلب تقطعت بهم السبل |
كابل OD: |
6.0mm |
بناء: |
56/0.3ملم |
الجهد المقنن: |
AC UO/U0.6 ~ 1.0KV ، DC1.8KV |
اسم المنتج: |
كابل الطاقة الشمسية 4mm2 |
تطبيق: |
محطة الطاقة |
مواد موصل: |
النحاس المعلب تقطعت بهم السبل |
كابل OD: |
6.0mm |
بناء: |
56/0.3ملم |
الجهد المقنن: |
AC UO/U0.6 ~ 1.0KV ، DC1.8KV |

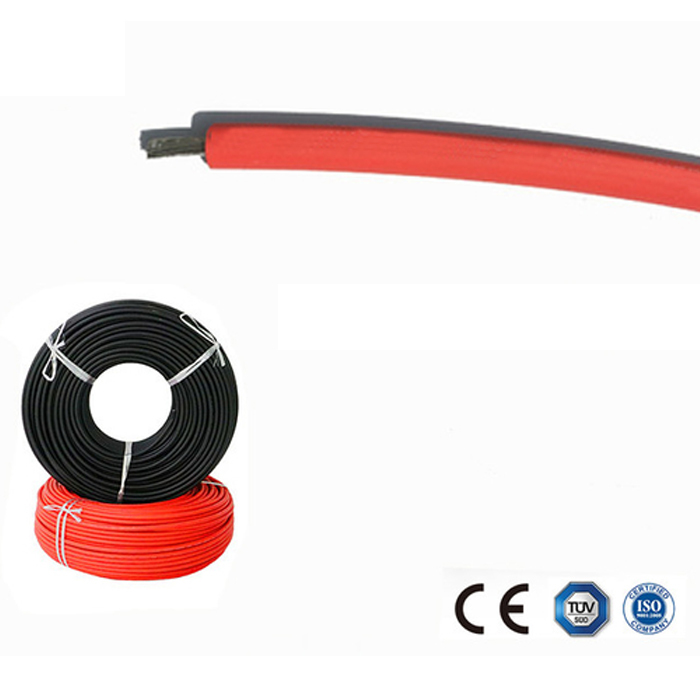

XLPE عزل مزدوج pv1-f كابل الطاقة الشمسية 4mm2 مقاومة الأشعة فوق البنفسجية لمحطة توليد الكهرباء
كابل PV1-F من النحاس المحفوظ 4mm2
موصل: النحاس المحفوظ،وفقاً لـ VDE0295/IEC60228،الفئة5
العزل: البوليوليفين كوبوليمر TUV 2PfG/1169
الغطاء: Polyolefin Copolymer TUV 2PfG/1169 مترابط مع شعاع الإلكترون
الجهد الاسمي: AC 600/1000V DC 1000/1800V
الخصائص: مقاوم للحرارة، مقاوم للأشعة فوق البنفسجية/الأوزون/الهيدروليز/المناخ
لون الغلاف: الأسود أو حسب طلب العميل
درجة الحرارة: 45 درجة مئوية إلى +125 درجة مئوية -40 درجة فهرنهايت إلى +257 درجة فهرنهايت
درجة الحرارة المحيطة:25 سنة ((TUV) -40 درجة مئوية إلى +90 درجة مئوية -40 درجة فهرنهايت إلى +194 درجة فهرنهايت
الحرارة القصيرة: 280 درجة مئوية +536 درجة فهرنهايت
نصف قطر الانحناء:التركيب الثابت> 4X في بعض الأحيان ينقل> 5X
| النوع | الصليب | الخيط | قائد | قائد | خارجية | مقيّم | مقيّم | الوزن |
| القسم | التصميم | قطرها | المقاومة | قطرها | الجهد | الحالي | ||
| ملم2 | رقم x ø (ملم) | ملم | Ω /km | ملم | VAC/DC | أ | كجم/كيلومتر | |
| PV-1*1.5 mm2 | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.5 | 1000/1800 | 30 | 35 |
| PV-1*2.5 mm2 | 2.5 | خمسون مرة صفر25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
| PV-1*4.0 mm2 | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 mm2 | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
| PV-1*10.0 mm2 | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 7.2 | 1000/1800 | 98 | 155 |
| PV-1*16 mm2 | 16.0 | 120×04 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 |
| PV-1*25 ملم مربع | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
| PV-1*35 mm2 | 35.0 | 276 × ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
الكابلات المقاومة للحريق
أ. التطبيق:عزل مزدوج، كابلات متقاطعة شعاع الإلكترون لمحطة توليد الطاقة الضوئية.
البناء:النحاس المحفوظ،وفقاً لـVDE0295/IEC60228،الفئة5
B. خصائص المواد / المعايير:
1أداء مقاومة للحريق:IEC60332-1.
2انبعاثات الدخان:IEC61034، EN50268-2
3الحمل المنخفض للنار: DIN51900
4الموافقات:TUV2PfG 1169/08.2007 PV1-F.
5معايير التطبيق:UNE211 23؛UNE20.460-5-52، UTE C 32-502
التطبيق:
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك، الاتصال، مناسبة بشكل خاص للخارج. مقاومة لأشعة الشمس، مكافحة الشيخوخة،استخدام مواد مضاعفة للحريق الخالية من الهالوجين منخفضة الدخان، درجة أعلى، أكثر أماناً.
| الاسم | كابلات الطاقة الكهروضوئية |
| وصف المنتج | تستخدم على نطاق واسع في المنشآت الشمسية الداخلية والخارجية، والمنشآت الكهربائية، والمناطق الداخلية والخارجية المعرضة للانفجار، والمصانع، والصناعات الصناعية والزراعية. |
| خصائص المنتج | دخان منخفض بدون هالوجين، بارد جيد، الأشعة فوق البنفسجية، مقاومة للأوزون ومقاومة للطقس. |
| مضاد للحريق، مقاومة للقطع ومقاومة الاختراق. | |
| مستوى حماية الكابلات المستوى الثاني | |
| مع إشعاع الكابلات الضوئية بنسبة 150 درجة مئوية كمواد عازلة ، فإن مضاد للاحتراق الخالي من الهالوجين هو الراتنج الهندجين الرقيق غير السام من البولي إيثيلين غير السامإضافة خالية من الهالوجين، غير سامة، مضاعفة للحريق، المثبت الحراري، القضاء على وكيل الدخان، المواد الحافظة، مثل الأسمدة، لا تحتوي على الهالوجين، المعادن الثقيلة، الفوسفور. | |
| إنه متوافق مع ROHS، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1المقاومة المباشرة: المقاومة المباشرة للأسلاك النهائية عند درجة حرارة 20 درجة مئوية |
| 2المقاومة العازلة: يجب أن تكون المقاومة العازلة النهائية للكابل عند 20 درجة مئوية لا تقل عن 1014 Ω. | |
| 3مقاومة سطح الغطاء: يجب أن تكون مقاومة سطح غطاء الكابل النهائي لا تقل عن 109 Ω. | |
| هيكل الكابلات | موصل: سلك نحاس معد 2.5، 4، 6، 10، 16 ملم ^ 2 PV1 - F |
| 25، 16 و 10 ، 6 ، 4 ، 2 ملم ^ 2 سلك PV | |
| العزل: > 0.5 ملم سميكة مع كمية منخفضة من الدخان والمواد الهالوجينية ، وتلبية الحد المحدد من العميل. | |
| الغطاء: ضخامة مواد خالية من الدخان والهالوجين > 0.5 ملم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 °C ~ + 90 °C |
| أعلى درجة حرارة الموصل: 120 درجة مئوية (تسمح لـ 5 ثوان في درجة حرارة الدائرة القصيرة 200 درجة مئوية) | |
| الجهد المحدد: AC0.6/1kv dc1.8kv |
(نحن أيضا ننتج قلب واحد من 2.5mm2، 6mm2 10mm2 و 16mm2، فضلا عن النواة المزدوجة،
يرجى استشارة لي مباشرة إذا لزم الأمر)
تغليف المنتج:
يتم تعبئة كابل الطاقة الشمسية الكهروضوئية بعناية في صندوق من الورق المقوى لضمان النقل الآمن. يتم لف كل كابل بعناية وتأمينها بعلاقات الكابلات لمنع التشابك أثناء الشحن.يتم وضع معلومات عن المنتج وتعليمات التعامل مع الصندوق لسهولة التعرف عليه.
الشحن:
يتم شحن طلبات كابل الطاقة الشمسية الشمسية باستخدام خدمة خدمة سريعة موثوقة لضمان التسليم في الوقت المناسب. يتم تعبئة الكابلات بأمان في الصندوق لمنع التلف أثناء النقل.سوف يتلقى العملاء رقم تتبع لمراقبة حالة شحنتهم ويمكن أن نتوقع طلبهم للوصول في غضون الإطار الزمني المحدد.
1.ما هو رقم نموذج كابل الطاقة الشمسية؟
رقم نموذج كابل الطاقة الشمسية هو PV1-F
2.أين يتم تصنيع كابل الطاقة الشمسية الضوئية؟
يتم تصنيع كابل الطاقة الشمسية في الصين.
3.ما هي الشهادات التي يحصل عليها كابل الطاقة الشمسية؟
يتم اعتماد كابل الطاقة الشمسية من قبل TUV و CE و ISO9001 و CQC و CPR و BCA.
4.ما هو الحد الأدنى لكمية الطلب على كابل الطاقة الشمسية؟
الحد الأدنى لكمية الطلب على كابل الطاقة الشمسية هو 500 وحدة.
5.كيف يتم تعبئة كابل الطاقة الشمسية؟
يتم تعبئة كابل الطاقة الشمسية الكهروضوئية في أوراق 100 متر لكل منها.
