تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: PV1-F 1x10mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م / لفة
الأسعار: negotiable
تفاصيل التغليف: 100 م لكل لفة 200 م لكل كرتونة مقاس 42x42x22 سم
وقت التسليم: 3-7 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
Product Name: |
solar photovoltaic cable 10mm2 |
جوهر: |
1 نواة |
مواد موصل: |
النحاس المعلب تقطعت بهم السبل |
كابل OD: |
8.5mm |
بناء: |
80/0.4mm |
لون: |
أسود أحمر |
Product Name: |
solar photovoltaic cable 10mm2 |
جوهر: |
1 نواة |
مواد موصل: |
النحاس المعلب تقطعت بهم السبل |
كابل OD: |
8.5mm |
بناء: |
80/0.4mm |
لون: |
أسود أحمر |
XLPE TUV 2 pfg 1169 08.07 كابل الطاقة الشمسية 10mm2 النحاس المعلب للنظام الشمسي
كابل الطاقة الشمسية النحاسية المحفوظة PV1-F 10mm2
2 PfG 1169/08.2007 تغطي الكابلات المرنة ذات النواة الواحدة (الألياف) المستخدمة في الجوانب المشتركة للنظام الكهروضوئي الذي يبلغ حد أقصى الجهد المستمر المسموح به 1.8kV ((الخط إلى الخط ، النظام غير الأرضي).المنتج قابل للتطبيق في البيئة التي درجة السلامة هي تحت الفئة الثانيةويمكن استخدامه بالتوازي
| النوع | القطع العرضي | تصميم الخيوط | قطر الموصل | مقاومة الموصل | القطر الخارجي | الجهد القياسي | التيار المسموح به |
| PV-1x10mm2 | 10 ملم مربع | 80x φ0.4mm | 4.4ملم | 1.95 Ω/km | 7.2ملم | 1800VDC | 98A |
الكابلات المقاومة للحريق
أ. التطبيق:عزل مزدوج، كابلات متقاطعة شعاع الإلكترون لمحطة توليد الطاقة الضوئية.
البناء:النحاس المحفوظ،وفقاً لـVDE0295/IEC60228،الفئة5
B. خصائص المواد / المعايير:
1أداء مقاومة للحريق:IEC60332-1.
2انبعاثات الدخان:IEC61034، EN50268-2
3الحمل المنخفض للنار: DIN51900
4الموافقات:TUV2PfG 1169/08.2007 PV1-F.
5معايير التطبيق:UNE211 23؛UNE20.460-5-52، UTE C 32-502
التطبيق:
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك، الاتصال، مناسبة بشكل خاص للخارج. مقاومة لأشعة الشمس، مكافحة الشيخوخة،استخدام مواد مضاعفة للحريق الخالية من الهالوجين منخفضة الدخان، درجة أعلى، أكثر أماناً.
| الاسم | كابلات الطاقة الكهروضوئية |
| وصف المنتج | تستخدم على نطاق واسع في المنشآت الشمسية الداخلية والخارجية، والمنشآت الكهربائية، والمناطق الداخلية والخارجية المعرضة للانفجار، والمصانع، والصناعات الصناعية والزراعية. |
| خصائص المنتج | دخان منخفض بدون هالوجين، بارد جيد، الأشعة فوق البنفسجية، مقاومة للأوزون ومقاومة للطقس. |
| مضاد للحريق، مقاومة للقطع ومقاومة الاختراق. | |
| مستوى حماية الكابلات المستوى الثاني | |
| مع إشعاع الكابلات الضوئية بنسبة 150 درجة مئوية كمواد عازلة ، فإن مضاد للاحتراق الخالي من الهالوجين هو الراتنج الهندجين الرقيق غير السام من البولي إيثيلين غير السامإضافة خالية من الهالوجين، غير سامة، مضاعفة للحريق، المثبت الحراري، القضاء على وكيل الدخان، المواد الحافظة، مثل الأسمدة، لا تحتوي على الهالوجين، المعادن الثقيلة، الفوسفور. | |
| إنه متوافق مع ROHS، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1المقاومة المباشرة: المقاومة المباشرة للأسلاك النهائية عند درجة حرارة 20 درجة مئوية |
| 2المقاومة العازلة: يجب أن تكون المقاومة العازلة النهائية للكابل عند 20 درجة مئوية لا تقل عن 1014 Ω. | |
| 3مقاومة سطح الغطاء: يجب أن تكون مقاومة سطح غطاء الكابل النهائي لا تقل عن 109 Ω. | |
| هيكل الكابلات | موصل: سلك نحاس معد 2.5، 4، 6، 10، 16 ملم ^ 2 PV1 - F |
| 25، 16 و 10 ، 6 ، 4 ، 2 ملم ^ 2 سلك PV | |
| العزل: > 0.5 ملم سميكة مع كمية منخفضة من الدخان والمواد الهالوجينية ، وتلبية الحد المحدد من العميل. | |
| الغطاء: ضخامة مواد خالية من الدخان والهالوجين > 0.5 ملم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 °C ~ + 90 °C |
| أعلى درجة حرارة الموصل: 120 درجة مئوية (تسمح لـ 5 ثوان في درجة حرارة الدائرة القصيرة 200 درجة مئوية) | |
| الجهد المحدد: AC0.6/1kv dc1.8kv |
(نحن أيضا ننتج قلب واحد من 2.5mm2، 4mm2، 6mm2 و 16mm2، فضلا عن النواة المزدوجة،
يرجى استشارة لي مباشرة إذا لزم الأمر)

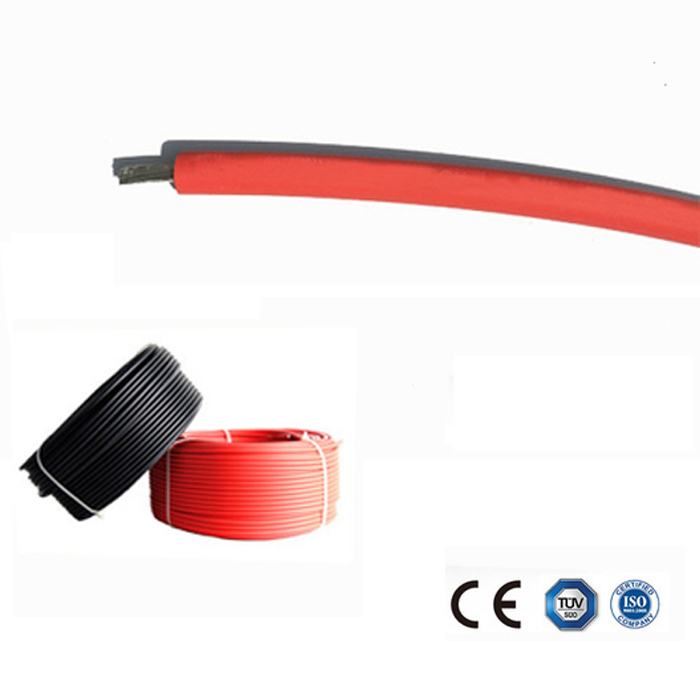

صور كابل طاقة شمسية 10 ملم مربع
