تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: PV1-F 1x10mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م / لفة
الأسعار: negotiable
تفاصيل التغليف: 100 م لكل لفة 200 م لكل كرتونة مقاس 42x42x22 سم
وقت التسليم: 3-7 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
Product Name: |
solar photovoltaic cable 10mm2 |
Core: |
1 core |
Conductor Material: |
Stranded Tinned copper |
Cable OD: |
8.5mm |
Structure: |
80/0.4mm |
Rated Voltage: |
AC Uo/U0.6~1.0KV , DC1.8KV |
Product Name: |
solar photovoltaic cable 10mm2 |
Core: |
1 core |
Conductor Material: |
Stranded Tinned copper |
Cable OD: |
8.5mm |
Structure: |
80/0.4mm |
Rated Voltage: |
AC Uo/U0.6~1.0KV , DC1.8KV |
كابل شمسي TUV 10mm2 مادة موصل نحاسي ومادة عزل XLPE
كابل شمسي PV1-F نحاس مطلي بالقصدير 10mm2
(1) موصل: نحاس صلب بالقصدير
(2) العزل: 120 درجة مئوية XLPE ، أسود
(3) الغلاف: 120 درجة مئوية XLPE ، أسود أو أحمر
علامة:
TüV 2 PfG 1169 PV1-F 1×10mm2 AC 0.6/1.0KV DC 1.8KV NINGBO NEW ENERGY CO.,LTD.
| النوع | المقطع العرضي | تصميم السلك | قطر الموصل | مقاومة الموصل | القطر الخارجي | الجهد المقنن | التيار المقنن |
| PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 8.5mm | 1800VDC | 98A |
وصف الكابلات المقاومة للحريق:
أ. التطبيق: عزل مزدوج ، كابلات متقاطعة بواسطة شعاع إلكتروني لمحطة الطاقة الكهروضوئية.
البناء: نحاس مطلي بالقصدير ، وفقًا لـ VDE0295 / IEC60228 ، الفئة 5
ب. خصائص / معايير المواد:
1. أداء مقاوم للحريق: IEC60332-1.
2. انبعاث الدخان: IEC61034 ؛ EN50268-2
3. حمل نار منخفض: DIN51900
4. الموافقات: TUV2PfG 1169 / 08.2007 PV1-F.
5. معايير التطبيق: UNE211 23 ؛ UNE20.460-5-52، UTE C 32-502
التطبيق:
تُطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة بالأسلاك والاتصال ، وهي مناسبة بشكل خاص للاستخدام في الهواء الطلق. مقاومة لأشعة الشمس ، ومكافحة الشيخوخة ، باستخدام مواد مثبطة للهب خالية من الهالوجين منخفضة الدخان ، ودرجة أعلى ، وأكثر أمانًا.
| الاسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، والتركيبات الكهربائية ، والداخلية والخارجية ، والمناطق المعرضة للانفجار ، والمصانع ، والصناعات الصناعية والزراعية. |
| ميزات المنتج | دخان منخفض بدون هالوجين ، جيد البرودة ، مقاوم للأشعة فوق البنفسجية والأوزون والطقس. |
| مثبط للهب ، مقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكابلات Ⅱ. | |
| مع إشعاع كابل كهروضوئي 150 درجة مئوية كمواد عازلة ، فإن مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين وغير سامة معدلة راتنج البولي إيثيلين الرقيق hengjing كمادة خام رئيسية ، أضف مثبطات اللهب غير السامة والخالية من الهالوجين ، ومثبت الحرارة ، والقضاء على عامل الدخان ، والمواد الحافظة ، مثل الأسمدة ، لا تحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| يتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
| كهربائي | 1. مقاومة التيار المستمر: الكابل النهائي عند 20 درجة مئوية ، ومقاومة التيار المستمر لقلب السلك الموصل لا تزيد عن 5.09 Ω/km |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 درجة مئوية عن 1014 Ω. سم ، مقاومة عزل الكابل النهائي عند 90 درجة مئوية لا تقل عن 1011 Ω. سم | |
| 3. مقاومة سطح الغلاف: يجب ألا تقل مقاومة سطح غلاف الكابل النهائي عن 109 Ω. | |
| هيكل الكابل | الموصل: سلك نحاسي مطلي بالقصدير 2.5 و 4 و 6 و 10 و 16 مم ^ 2 PV1 - F |
| 25 و 16 و 10 و 6 و 4 و 2 مم ^ 2 سلك PV | |
| العزل:> 0.5 مم سميكة مع مادة منخفضة الدخان والهالوجين ، وتلبية الحد المحدد للعميل. | |
| الغلاف: سمك مادة خالية من الدخان والهالوجين> 0.5 مم. | |
| معلمات مفصلة | درجة الحرارة المحيطة: - 40 درجة مئوية ~ + 90 درجة مئوية |
| أعلى درجة حرارة للموصل: 120 درجة مئوية (تسمح بـ 5 ثوانٍ في درجة حرارة ماس كهربائي 200 درجة مئوية) | |
| الجهد المحدد: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة واحدة من 2.5 مم 2 و 4 مم 2 و 6 مم 2 و 16 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارتي مباشرة إذا لزم الأمر)

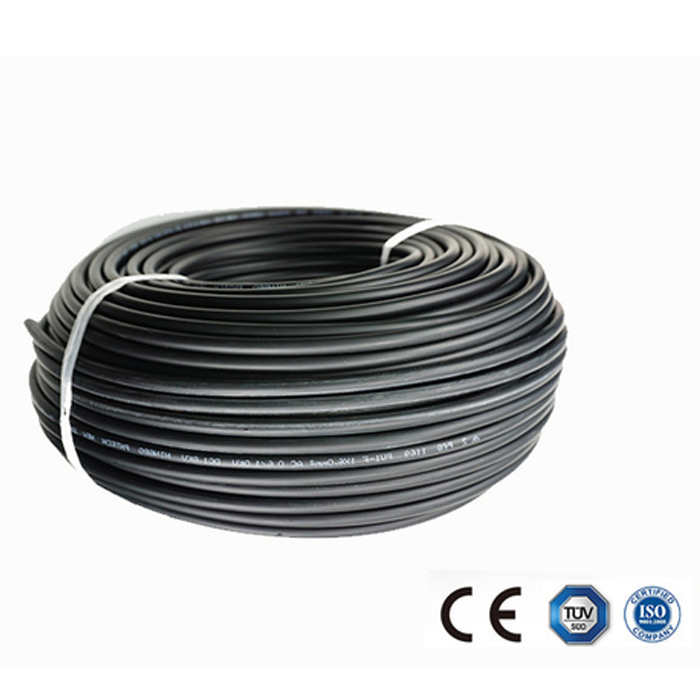

صور كابل شمسي 10 مم 2
