تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: TUV/CE/CQC/ISO9001
رقم الموديل: H1Z2Z2-K 1x16mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: negotiable
تفاصيل التغليف: 100 م / لفة ، لفتين لكل كرتونة ، حجم الكرتون: 42 * 42 * 22 سم أيضا حزمة وفقا لمتطلبات العملاء
وقت التسليم: 3-15أيام
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 70000 متر في اليوم
Product name: |
16mm² solar PV Cable |
Temperature range: |
-40℃～+90℃ |
Conductor: |
Tinned Copper |
Construction: |
120/0.4mm |
Thickness: |
0.8mm |
Resistance:: |
1.24 Ω/km (MAX. at 20℃) |
Cable OD: |
7.6mm |
Color: |
Black or Red |
Product name: |
16mm² solar PV Cable |
Temperature range: |
-40℃～+90℃ |
Conductor: |
Tinned Copper |
Construction: |
120/0.4mm |
Thickness: |
0.8mm |
Resistance:: |
1.24 Ω/km (MAX. at 20℃) |
Cable OD: |
7.6mm |
Color: |
Black or Red |
TUV EN50618 مقاومة الأشعة فوق البنفسجية مزدوجة معزولة 16mm2 كابل الطاقة الشمسية للنظام الشمسي
DIN EN 50618
أداء مقاومة الحريق: IEC 60332-1
انبعاثات الدخان المنخفضة: EN/IEC 61034-2
خالية من الهالوجين وفقاً لمعيار EN 50525-1، المرفق B
التآكل المنخفض للغازات وفقًا لمعيار EN 50267-2-2 و IEC 60754-2
كابل الطاقة الشمسية الكهروضوئية للطاقة الكهروضوئية
الجهد العامل: AC: 600/1000V DC: 900/1800V
الجهد القصوى:1.8 كيلو فولت
فولتاج الاختبار: 6.5kV AC
درجة حرارة العمل: -40 -90 درجة مئوية
نصف قطر الانحناء:
ثابت: 4 × القطر الكلي
مقلوب: 5 × القطر الإجمالي
درجة حرارة الموصل: 120 درجة مئوية
الحد الأقصى للدائرة القصيرة درجة حرارة الموصل: 250 درجة مئوية
مقاومة العزل: 10 MΩ x km
16 مليمتر مربعتطبيقات كابلات الطاقة الشمسية المستمرة
هذه الكابلات مصممة لربط مكونات النظام الكهروضوئي داخل وخارج
من المباني والمعدات ذات المتطلبات الميكانيكية العالية والأجواء القاسية
الشروط
كابلات الطاقة الشمسية الكهروضوئية
DIN EN 50618
أداء مقاومة الحريق: IEC 60332-1
انبعاثات الدخان المنخفضة: EN/IEC 61034-2
خالية من الهالوجين وفقاً لمعيار EN 50525-1، المرفق B
التآكل المنخفض للغازات وفقًا لمعيار EN 50267-2-2 و IEC 60754-2
| النوع | القطع العرضي | تصميم الخيوط | قطر الموصل | مقاومة الموصل | القطر الخارجي | الجهد القياسي | التيار المسموح به |
| H1Z2Z2-K 1x16mm2 | 16 مليمتر مربع | 120x φ0.4mm | 5.2ملم | 1.24 Ω/km | 9.2ملم | 1500VDC | 132A |
الخصائص:
1) المواد المرتبطة بالشعاع الإلكتروني لا تذوب أو تتدفق ، حتى في درجات الحرارة العالية ، مقاومة عالية للحرارة والبرودة والتكسير ومقاومة للأشعة فوق البنفسجية والأوزون والتحلل المائي.
2) توفر هذه الكابلات وسائل للاتصال بين الألواح الكهروضوئية (PV) ومن الألواح إلى المحول.
3) يعملون في الجهد المتردد ويضمنون حياة طويلة في ظروف التعرض.
| الاسم | كابلات الطاقة الكهروضوئية |
| وصف المنتج | تستخدم على نطاق واسع في المنشآت الشمسية الداخلية والخارجية، والمنشآت الكهربائية، والمناطق الداخلية والخارجية المعرضة للانفجار، والمصانع، والصناعات الصناعية والزراعية. |
| خصائص المنتج | دخان منخفض بدون هالوجين، بارد جيد، الأشعة فوق البنفسجية، مقاومة للأوزون ومقاومة للطقس. |
| مضاد للحريق، مقاومة للقطع ومقاومة الاختراق. | |
| مستوى حماية الكابلات المستوى الثاني | |
| مع إشعاع الكابلات الضوئية بنسبة 150 درجة مئوية كمواد عازلة ، فإن مضاد للاحتراق الخالي من الهالوجين هو الراتنج الهندجين الرقيق غير السام من البولي إيثيلين غير السامإضافة خالية من الهالوجين، غير سامة، مضاعفة للحريق، المثبت الحراري، القضاء على وكيل الدخان، المواد الحافظة، مثل الأسمدة، لا تحتوي على الهالوجين، المعادن الثقيلة، الفوسفور. | |
| إنه متوافق مع ROHS، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1المقاومة المباشرة: المقاومة المباشرة للأسلاك النهائية عند درجة حرارة 20 درجة مئوية |
| 2المقاومة العازلة: يجب أن تكون المقاومة العازلة النهائية للكابل عند 20 درجة مئوية لا تقل عن 1014 Ω. | |
| 3مقاومة سطح الغطاء: يجب أن تكون مقاومة سطح غطاء الكابل النهائي لا تقل عن 109 Ω. | |
| هيكل الكابلات | موصل: سلك نحاس معد 2.5، 4، 6، 10، 16 ملم ^ 2 PV1 - F |
| 18، 16 و 14 ، 12 ، 10 ، 8 ، 6 ، 4 ، 2 ملم ^ 2 سلك PV | |
| العزل: > 0.5 ملم سميكة مع كمية منخفضة من الدخان والمواد الهالوجينية ، وتلبية الحد المحدد من العميل. | |
| الغطاء: ضخامة مواد خالية من الدخان والهالوجين > 0.5 ملم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 °C ~ + 90 °C |
| أعلى درجة حرارة الموصل: 120 درجة مئوية (تسمح لـ 5 ثوان في درجة حرارة الدائرة القصيرة 200 درجة مئوية) | |
| الجهد المحدد: AC0.6/1kv dc1.8kv |
الأسئلة الشائعة:
1متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من الحصول على الاستفسار، إذا كنت في حاجة ماسة للحصول على السعر، من فضلك
اتصل بنا لتعطينا مواصفات كاملة عن الكابل
2كم سيستغرق التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع، وفقًا للكمية.
3ما هي شروط الدفع الخاصة بك؟
نحن نقبل T / T (تحويل مصرفي) ، L / C
4هل تقبل الطلب المخصص؟
نعم، نحن نفعل.
5هل تقدمون OEM و ODM؟
نعم، نحن نقدم خدمات OEM وODM

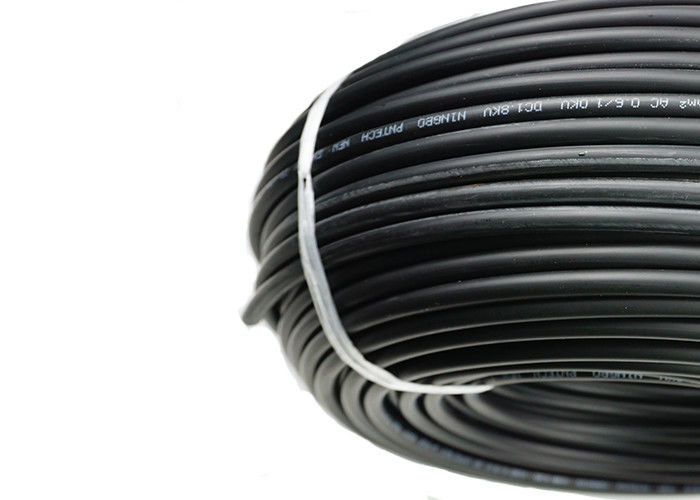

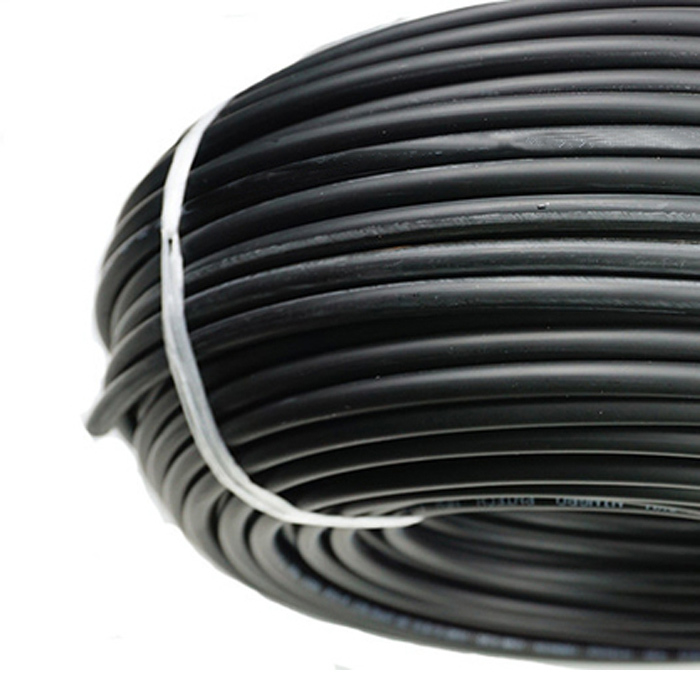

صورة من 16mm2 الشمسيةكابلات الطاقة الكهروضوئية
