تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: PV1-F 1X16mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: negotiable
تفاصيل التغليف: 100 م لكل لفة ، 200 م في الكرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
الكابلات الشمسية DC |
مواصفات الكابلات: |
1 × 16 مم 2 |
تطبيق: |
محطة طاقة |
اللون: |
أسود أو أحمر |
وزن: |
230 كجم / كم |
التعبئة: |
100 م لكل لفة |
اسم المنتج: |
الكابلات الشمسية DC |
مواصفات الكابلات: |
1 × 16 مم 2 |
تطبيق: |
محطة طاقة |
اللون: |
أسود أو أحمر |
وزن: |
230 كجم / كم |
التعبئة: |
100 م لكل لفة |
شهادة TUV EN50618 القياسية 16mm2 PV1-F كابل الطاقة الشمسية DC لنظام الطاقة الشمسية الكهروضوئية
المواصفات
الفولطية المقدرة: AC 0.6 / 1KV ؛DC 1.8KV
اختبار الجهد: 6500 فولت
الغلاف الداخلي: غمد XLPE (بولي أوليفين متشابك خالٍ من الهالوجين)
غمد: غمد XLPE (بولي أوليفين متشابك خالٍ من الهالوجين)
سيرت.: RoHs + CE + TUV
المعيار: TUV 2PFG 1169 / 08.07
| نوع | تعبر | ساحل | موصل | موصل | الخارجي | مصنف | مصنف | وزن |
| الجزء | التصميم | قطر الدائرة | مقاومة | قطر الدائرة | الجهد االكهربى | تيار | ||
| مم² | No.x ø (مم) | مم | Ω / كم | مم | VAC / DC | أ | كجم / كم | |
| PV-1 * 1.5 مم² | 1.5 | 30 × 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2.5 مم² | 2.5 | 50 × 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4.0 مم² | 4.0 | 56 × 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6.0 مم² | 6.0 | 84 × 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
| PV-1 * 10.0 مم² | 10.0 | 80 × ø 0.4 | 4.4 | 1.95 | 8.5 | 1000/1800 | 98 | 155 |
| PV-1 * 16 مم² | 16.0 | 120 × ø 0.4 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 |
| PV-1 * 25 مم² | 25.0 | 196 × ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
| PV-1 * 35 مم² | 35.0 | 276 × ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
تطبيق :
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك ، اتصال ، مناسبة خاصة للخارجية.مقاومة أشعة الشمس ، مكافحة الشيخوخة ، باستخدام مواد مثبطات اللهب الخالية من الهالوجين منخفضة الدخان ، درجة أعلى ، مزيد من الأمان.
| اسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
| مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
| مثبطات اللهب ، ومقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكبل Ⅱ. | |
| مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
| 3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |
| هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم 2 PV1 - F |
| 25،16 و 10 ، 6،4،2.5 مم 2 سلك PV | |
| العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
| غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
| أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
| الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 4 مم 2 ، 6 مم 2 و 10 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)
التعليمات:
1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من الحصول على الاستفسار ، إذا كنت عاجلًا جدًا للحصول على السعر ، يرجى الاتصال بنا لإعطاء مواصفات كاملة حول الكابل.سيتم احتساب السعر قريبا.
2. متى حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وذلك أساسا وفقا للكمية.
3. ما هي شروط الدفع الخاصة بك؟
نحن نقبل T / T (حوالة مصرفية) ، L / C.
4. هل تقبل النظام حسب الطلب؟
نعم فعلنا.
5. هل تقدم تصنيع المعدات الأصلية وأوديإم؟
نعم.تتوفر OEM & ODM.

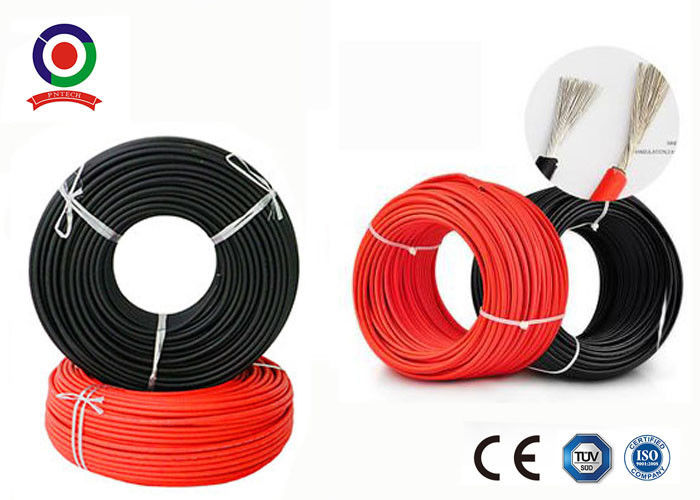

صورة للكابل الشمسي DC 16mm2
