تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: PV1-F 1X16mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: negotiable
تفاصيل التغليف: 100 م لكل لفة ، 200 م في الكرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
DC Solar Cable 16mm2 |
فولتاج الاختبار: |
AC 6.5kV |
المواصفات: |
16 ملم² |
اللون: |
أسود أو أحمر |
الرمز السريع: |
8544492100 |
التعبئة: |
100 م لكل لفة |
اسم المنتج: |
DC Solar Cable 16mm2 |
فولتاج الاختبار: |
AC 6.5kV |
المواصفات: |
16 ملم² |
اللون: |
أسود أو أحمر |
الرمز السريع: |
8544492100 |
التعبئة: |
100 م لكل لفة |
كابل طاقة كهربائية شمسية DC PV معتمد من TUV 2pfg1169 16 مم2 معزول مزدوج
المواصفات
1) مركبات متقاطعة بواسطة شعاع الإلكترون.
2) مقاوم للأشعة فوق البنفسجية والأوزون والتحلل المائي.
3) مقاوم لدرجات الحرارة العالية، المواد لا تذوب أو تتدفق.
4) مرونة جيدة في البرودة.
5) عمر خدمة طويل جدًا > 25 عامًا عند 90 درجة مئوية.
6) متوافق مع جميع الموصلات الشائعة.
| النوع | مقطع عرضي | جديلة | موصل | موصل | خارجي | مصنف | مصنف | الوزن |
| المقطع | التصميم | القطر | المقاومة | القطر | الجهد | التيار | ||
| مم² | رقم x ø (مم) | مم | Ω /كم | مم | VAC/DC | A | كجم/كم | |
| PV-1*1.5 مم² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.5 | 1000/1800 | 30 | 35 |
| PV-1*2.5 مم² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
| PV-1*4.0 مم² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 مم² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
| PV-1*10.0 مم² | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 7.2 | 1000/1800 | 98 | 155 |
| PV-1*16 مم² | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 8.2 | 1000/1800 | 132 | 230 |
| PV-1*25 مم² | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
| PV-1*35 مم² | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
التطبيق:
تُستخدم في الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة بالأسلاك والاتصال، وهي مناسبة بشكل خاص للاستخدام في الهواء الطلق. مقاومة لأشعة الشمس، ومضادة للشيخوخة، باستخدام مواد مثبطة للهب خالية من الهالوجين منخفضة الدخان، درجة أعلى، وأكثر أمانًا.
| الاسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية، والتركيبات الكهربائية، والأماكن الداخلية والخارجية المعرضة للانفجار، والمصانع، والصناعات الصناعية والزراعية. |
| ميزات المنتج | دخان منخفض بدون هالوجين، جيد البرودة، مقاوم للأشعة فوق البنفسجية والأوزون والعوامل الجوية. |
| مثبط للهب، مقاوم للقطع والاختراق. | |
| مستوى حماية الكابل المستوى Ⅱ. | |
| مع إشعاع كابل كهروضوئي 150 درجة مئوية كمواد عازلة، فإن مثبط اللهب الخالي من الهالوجين هو راتنج البولي إيثيلين الرقيق المعدل غير السام والخالي من الهالوجين كالمادة الخام الرئيسية، أضف مثبط للهب غير سام وخالي من الهالوجين، ومثبت للحرارة، ويزيل عامل الدخان، والمواد الحافظة، مثل الأسمدة، ولا يحتوي على الهالوجين، والمعادن الثقيلة، والفوسفور. | |
| يتوافق مع ROHS، والمقاومة العازلة صغيرة بعد الغمر. | |
| كهربائي | 1. مقاومة التيار المستمر: مقاومة التيار المستمر لقلب السلك الموصل للكابل النهائي عند 20 درجة مئوية لا تزيد عن 5.09 Ω/كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل للكابل النهائي عند 20 درجة مئوية عن 1014 Ω. سم، مقاومة عزل الكابل النهائي عند 90 درجة مئوية لا تقل عن 1011 Ω. سم | |
| 3. مقاومة سطح الغلاف: يجب ألا تقل مقاومة سطح غلاف الكابل النهائي عن 109 Ω. | |
| هيكل الكابل | الموصل: سلك نحاسي مطلي بالقصدير 2.5، 4،6،10،16 مم2 PV1 - F |
| 25،16 و 10، 6،4،2.5 مم2 سلك PV | |
| العزل: > 0.5 مم سميكة مع مادة منخفضة الدخان والهالوجين، وتلبية الحد المحدد للعميل. | |
| الغلاف: سمك مادة منخفضة الدخان وخالية من الهالوجين > 0.5 مم. | |
| معلمات مفصلة | درجة الحرارة المحيطة: - 40 درجة مئوية ~ + 90 درجة مئوية |
| أعلى درجة حرارة للموصل: 120 درجة مئوية (تسمح بـ 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 درجة مئوية) | |
| الجهد المحدد: AC0.6/1kv dc1.8kv. |
(ننتج أيضًا نواة واحدة 2.5 مم2، 4 مم2، 6 مم2 و 10 مم2، بالإضافة إلى النوى المزدوجة،
يرجى استشارتي مباشرة إذا لزم الأمر)
الأسئلة الشائعة:
1. متى يمكنني الحصول على عرض الأسعار؟
في غضون 24 ساعة من الحصول على الاستفسار، إذا كنت في عجلة من أمرك للحصول على السعر، فيرجى الاتصال بنا لتقديم المواصفات الكاملة حول الكابل. سيتم احتساب السعر قريبًا.
2. كم من الوقت حول التسليم؟
عادةً في غضون 3-4 أيام عمل بعد الدفع، بشكل أساسي وفقًا للكمية.
3. ما هي شروط الدفع الخاصة بك؟
نحن نقبل T/T (التحويل المصرفي)، L/C
4. هل تقبل الطلب المخصص؟
نعم، نحن نفعل.
5. هل تقدم OEM و ODM؟
نعم. OEM و ODM متاحان.

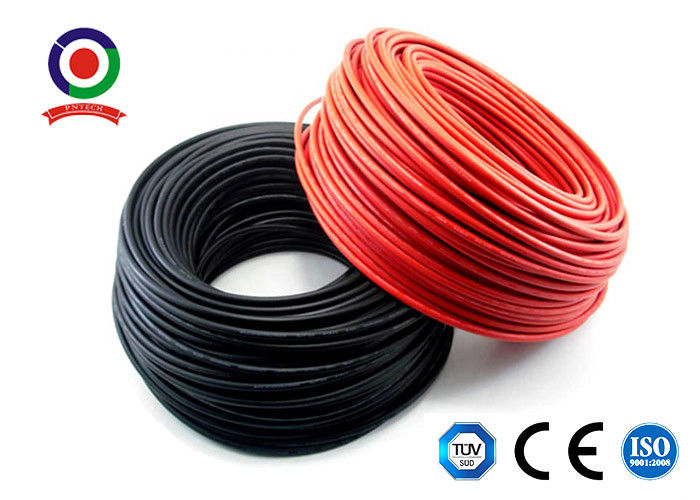

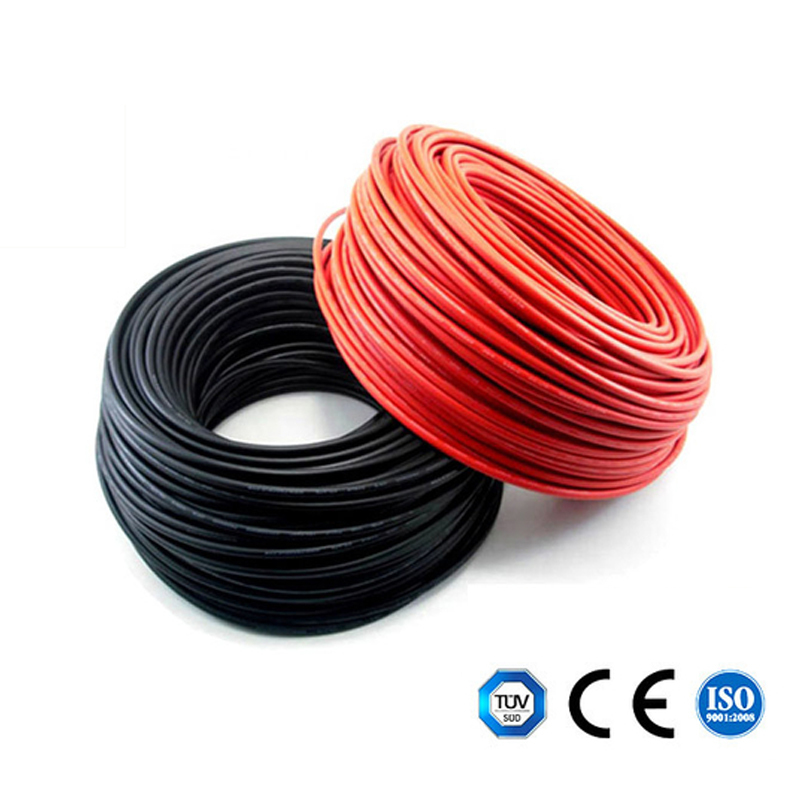

صورة لكابل الطاقة الشمسية DC 16mm2
