تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: PV1-F 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: negotiable
تفاصيل التغليف: 250 م / لفة 100 م / لفة 500 م في الكرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
الكابلات الشمسية DC 4mm2 |
الجهد االكهربى: |
600/1000 فولت تيار متردد 1800 فولت تيار مستمر |
بناء: |
56 / 0.3 مم |
اللون: |
أسود أو أحمر |
كابل OD: |
6.1 مم |
التعبئة: |
250 م / لفة 100 م / لفة |
اسم المنتج: |
الكابلات الشمسية DC 4mm2 |
الجهد االكهربى: |
600/1000 فولت تيار متردد 1800 فولت تيار مستمر |
بناء: |
56 / 0.3 مم |
اللون: |
أسود أو أحمر |
كابل OD: |
6.1 مم |
التعبئة: |
250 م / لفة 100 م / لفة |
كابل الطاقة الشمسية DC 55A مقاومة الأوزون للأشعة فوق البنفسجية اختبار TUV نظام العزل الشمسي XLPE
المواصفات
يتم تصنيع المنتج وفقًا لمعيار 2 PfG 1169 / 08.2007. متطلبات معيار الكابلات الضوئية.ومنتجاتنا تمتلك شهادة TUV.
يتم قياس الخصائص الكهربائية والأبعاد لهذا المنتج من قبل قسم ضمان الجودة والجودة في مختبر JiangNan للكابلات.يتم التحقق من أداء الكابلات فيما يتعلق بمقاومة الموصلات ، وجودة البناء (التصنيع) ، والاتساق الأبعاد ، وغيرها من المعلمات وفقًا للمعايير المنشورة والموافقة عليها.
| بحجم | المقطع العرضي | هيكل الموصل | القطر الخارجي | ماكس.العاصمة | مصنف | مصنف |
| المقاومة عند 20 ℃ | الجهد االكهربى | تيار | ||||
| مم² | مم | مم | Ω / كم | V DC | أ | |
| 1 × 2.5 مم² | 2.5 ملم² | 49 × .250.25 | 5.4 | 8.06 | 1000/1500 | 30 أ |
| 1 × 4.0 مم² | 4.0 مم² | 56 × 850.285 | 6.1 | 4.97 | 1000/1500 | 50 أ |
| 1 × 6.0 ملم² | 6.0 ملم² | 84 × .300.30 | 7.1 | 3.52 | 1000/1500 | 70 أ |
| 1 × 10.0 ملم² | 10.0 مم² | 80 × .400.40 | 8.5 | 2.12 | 1000/1500 | 95 أ |
تطبيق :
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك ، اتصال ، مناسبة خاصة للخارجية.مقاومة أشعة الشمس ، مكافحة الشيخوخة ، باستخدام مواد مثبطات اللهب الخالية من الهالوجين منخفضة الدخان ، درجة أعلى ، مزيد من الأمان.
| اسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، التركيبات الكهربائية ، الداخلية والخارجية ، المناطق المعرضة للانفجار ، المصانع ، الصناعات الصناعية والزراعية. |
| مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
| مثبطات اللهب ، مقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكبل Ⅱ. | |
| مع 150 cable إشعاع الكبل الكهروضوئي كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججين الرقيق المعدن غير السام كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، القضاء على الدخان عامل ، مادة حافظة ، مثل السماد ، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| تتوافق مع ROHS ، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة تيار موصل سلك 20 core الأساسية لا يزيد عن 5.09 km / كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 101 عن 1014 Ω.سم ، مقاومة عزل الكابل النهائي عند 90 ℃ لا تقل عن 1011 Ω.سم | |
| 3. مقاومة سطح الغمد: يجب ألا تقل مقاومة سطح غمد الكابل النهائي عن 109 Ω. | |
| هيكل الكابل | الموصل: الأسلاك النحاسية المعلبة 2.5 ، 4 ، 6 ، 10 ، 16 مم 2 PV1 - F |
| 25،16 و 10 ، 6،4،2.5 مم 2 سلك PV | |
| العزل:> 0.5 مم مع دخان منخفض ومواد هالوجين ، وتلبية الحد المحدد للعميل. | |
| غمد: دخان منخفض وسمك خالي من الهالوجين> 0.5 مم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 ℃ ~ + 90 ℃ |
| أعلى درجة حرارة للموصل: 120 ℃ (السماح لمدة 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 ℃) | |
| الجهد المحدود: AC0.6 / 1kv dc1.8kv. |
(ننتج أيضًا نواة أحادية 2.5 مم 2 ، 6 مم 2 ، 10 مم 2 و 16 مم 2 ، بالإضافة إلى النوى المزدوجة ،
يرجى استشارة لي مباشرة إذا لزم الأمر)

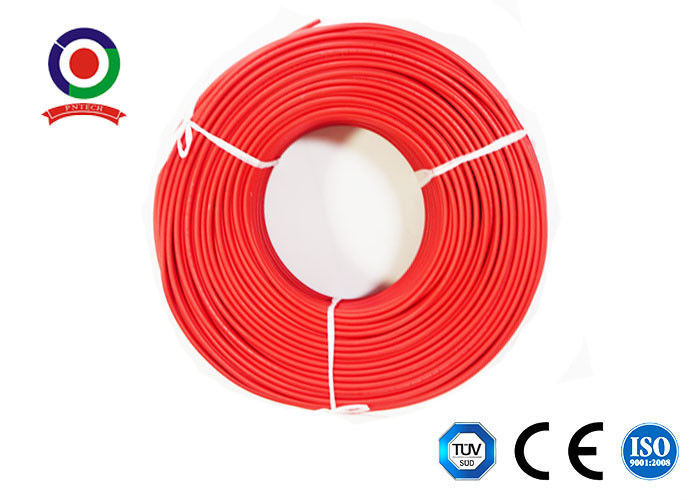

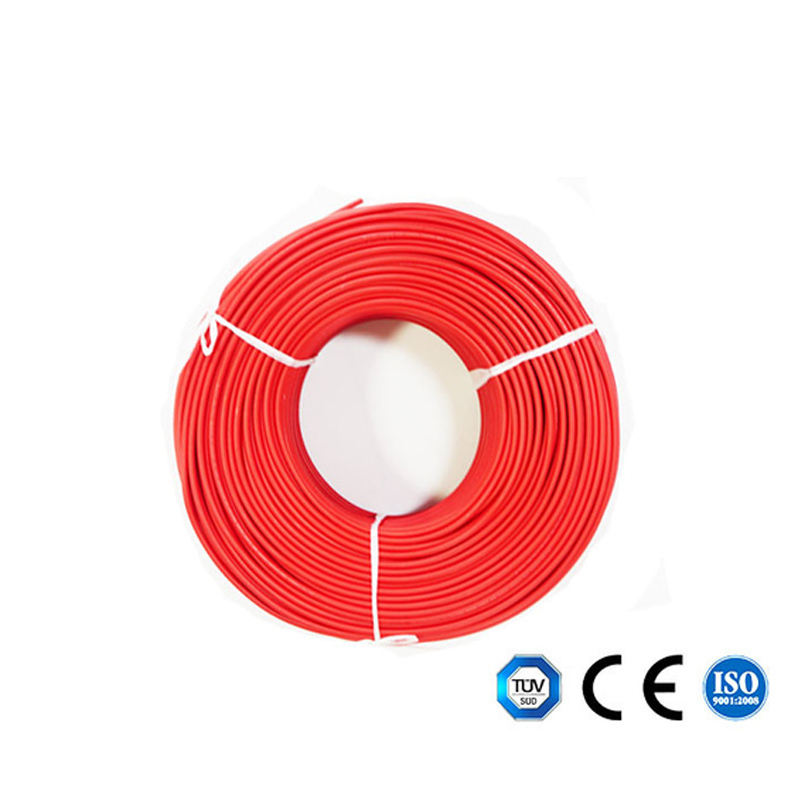

صورة للكابل الشمسي DC 4mm2
