تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: PV1-F 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: negotiable
تفاصيل التغليف: 250 م / لفة ، 500 م في الكرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
Product name: |
4mm solar cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Application: |
Power Station,Solar power system,Construction |
Jacket: |
XLPE |
Packing: |
100m/roll |
Product name: |
4mm solar cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Application: |
Power Station,Solar power system,Construction |
Jacket: |
XLPE |
Packing: |
100m/roll |
سلك كابل كهربائي متين 4 مم pv1f كابل شمسي لنظام الخلايا الكهروضوئية
الوصف
1. التقييم: الجهد: 600/1000 فولت درجة الحرارة: -40 درجة مئوية - 90 درجة مئوية
2. الوصف:
(1) الموصل: نحاس معلب مصلب
(2) العزل: 90 درجة مئوية XLPE ، أسود
(3) الغلاف: 90 درجة مئوية XLPE ، أسود أو أحمر
3. العلامات: TüV 2 PfG 1169 PV1-F 1×2.5mm2
4. التطبيق: مصمم خصيصًا لتوصيل مكونات نظام الخلايا الكهروضوئية داخل وخارج المباني والمعدات ذات المتطلبات الميكانيكية العالية والظروف الجوية القاسية. للتركيبات الدائمة.
5. الخصائص العامة: كابل مصنوع من عزل وتشطيب متقاطع بالإلكترون؛ مقاومة عالية للحرارة والبرودة والزيت والتآكل والأوزون والأشعة فوق البنفسجية والطقس؛ مع تحسين التفاعل في حالة نشوب حريق. دخان منخفض، خالٍ من الهالوجين، خالٍ من اللهب، مثبط للهب؛ مرن، سهل التجريد، متطلب مساحة منخفض جدًا، قوي للغاية من الناحية الميكانيكية، عمر طويل جدًا.
البيانات الفنية
| الحجم | المقطع العرضي | هيكل الموصل | القطر الخارجي | الحد الأقصى للتيار المستمر | المقدر | المقدر |
| المقاومة عند 20 درجة مئوية | الجهد | التيار | ||||
| مم² | مم | مم | Ω/كم | فولت تيار مستمر | أ | |
| 1 × 2.5 مم² | 2.5 مم² | 49 × ∅0.285 | 5.2 | 8.06 | 1000/1500 | 30 أمبير |
| 1 × 4.0 مم² | 4.0 مم² | 56 × ∅0.285 | 5.9 | 4.97 | 1000/1500 | 50 أمبير |
| 1 × 6.0 مم² | 6.0 مم² | 84 × ∅0.285 | 6.5 | 3.52 | 1000/1500 | 70 أمبير |
| 1 × 10.0 مم² | 10.0 مم² | 80 × ∅0.40 | 8.5 | 2.12 | 1000/1500 | 95 أمبير |
التطبيق:
يتم تطبيقه على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك والتوصيل، ومناسب بشكل خاص للاستخدام في الهواء الطلق. مقاومة لأشعة الشمس، ومضاد للشيخوخة، باستخدام مواد مثبطة للهب خالية من الهالوجين منخفضة الدخان، ودرجة أعلى، وأكثر أمانًا.
| الاسم | كابل PV |
| وصف المنتج | يستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية، والتركيبات الكهربائية، والداخلية والخارجية، والمناطق المعرضة للانفجار، والمصانع، والصناعات الصناعية والزراعية. |
| ميزات المنتج | دخان منخفض بدون هالوجين، جيد البرودة، مقاوم للأشعة فوق البنفسجية والأوزون والطقس. |
| مثبط للهب، مقاوم للقطع والاختراق. | |
| مستوى حماية الكابلات المستوى الأول. | |
| مع كابل الخلايا الكهروضوئية 150 درجة مئوية كإشعاع كمواد عازلة، فإن مثبط اللهب الخالي من الهالوجين هو راتنج البولي إيثيلين الرقيق المعدل غير السام والخالي من الهالوجين كهنجينغ كمادة خام رئيسية، أضف مثبط للهب غير سام وخالٍ من الهالوجين، ومثبت للحرارة، والقضاء على عامل الدخان، والمواد الحافظة، مثل الأسمدة، لا يحتوي على الهالوجين، والمعادن الثقيلة، والفوسفور. | |
| يتوافق مع ROHS، ومقاومة العزل صغيرة بعد الغمر. | |
| كهربائي | 1. مقاومة التيار المستمر: مقاومة التيار المستمر لقلب السلك الموصل للكابل النهائي عند 20 درجة مئوية لا تزيد عن 5.09 Ω/كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 درجة مئوية عن 1014 Ω. سم، مقاومة عزل الكابل النهائي عند 90 درجة مئوية لا تقل عن 1011 Ω. سم | |
| 3. مقاومة سطح الغلاف: يجب ألا تقل مقاومة سطح غلاف الكابل النهائي عن 109 Ω. | |
| هيكل الكابل | الموصل: سلك نحاسي معلب 2.5، 4،6،10،16 مم2 PV1 - F |
| 25،16 و 10، 6،4،2.5 مم2 سلك PV | |
| العزل: > 0.5 مم سميكة مع مادة منخفضة الدخان والهالوجين، وتلبية الحد المحدد للعميل. | |
| الغلاف: سمك مادة خالية من الدخان والهالوجين > 0.5 مم. | |
| معلمات مفصلة | درجة الحرارة المحيطة: - 40 درجة مئوية ~ + 90 درجة مئوية |
| أعلى درجة حرارة للموصل: 120 درجة مئوية (تسمح بـ 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 درجة مئوية) | |
| الجهد المحدود: AC0.6/1kv dc1.8kv. |
(ننتج أيضًا نواة واحدة من 2.5 مم2، 6 مم2، 10 مم2 و 16 مم2، بالإضافة إلى النوى المزدوجة،
يرجى استشارتي مباشرة إذا لزم الأمر)

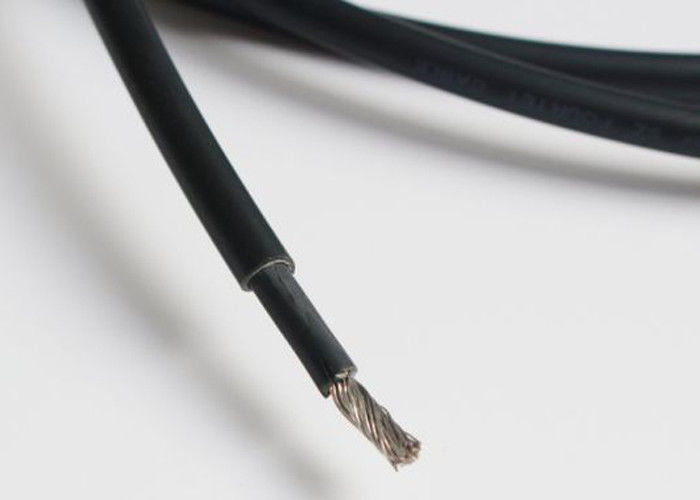

صورة لكابل شمسي 4 مم
