تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: PV1-F 1X16mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: negotiable
تفاصيل التغليف: 100 م لكل لفة ، 200 م في الكرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كابل الطاقة الشمسية DC |
مواصفات الكابل: |
1x16mm2 |
طلب: |
محطة الطاقة |
لون: |
أسود أو أحمر |
وزن: |
230 كجم/كم |
التعبئة: |
100 م لكل لفة |
اسم المنتج: |
كابل الطاقة الشمسية DC |
مواصفات الكابل: |
1x16mm2 |
طلب: |
محطة الطاقة |
لون: |
أسود أو أحمر |
وزن: |
230 كجم/كم |
التعبئة: |
100 م لكل لفة |
شهادة TUV القياسية EN50618 16mm2 PV1-Fكابل تيار مستمر لنظام الطاقة الشمسية الكهروضوئية
المواصفات
الجهد المقنن: تيار متردد 0.6/1 كيلو فولت؛ تيار مستمر 1.8 كيلو فولت
رقم النوع: PV1-F 1x16mm2
اللون: أحمر أو أسود
جهد الاختبار: 6500 فولت
الغلاف الداخلي: غلاف XLPE (بولي أوليفين متقاطع خالٍ من الهالوجين)
الغلاف: غلاف XLPE (بولي أوليفين متقاطع خالٍ من الهالوجين)
الشهادة: RoHs + CE + TUV
المعيار: TUV 2PFG 1169/08.07
| النوع | المقطع العرضي | الجديلة | الموصل | الموصل | الخارجي | المقدر | المقدر | الوزن |
| المقطع | التصميم | القطر | المقاومة | القطر | الجهد | التيار | ||
| مم² | رقم × ø (مم) | مم | Ω / كم | مم | VAC/DC | أ | كجم/كم | |
| PV-1*1.5 مم² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1*2.5 مم² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
| PV-1*4.0 مم² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 مم² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
| PV-1*10.0 مم² | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 7.2 | 1000/1800 | 98 | 155 |
| PV-1*16 مم² | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 8.2 | 1000/1800 | 132 | 230 |
| PV-1*25 مم² | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
| PV-1*35 مم² | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
التطبيق:
يُستخدم في الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة بالأسلاك والاتصال، ومناسب بشكل خاص للاستخدام في الهواء الطلق. مقاومة لأشعة الشمس، ومضادة للشيخوخة، باستخدام مواد مثبطة للهب خالية من الهالوجين منخفضة الدخان، ودرجة أعلى، وأكثر أمانًا.
| الاسم | كابل PV |
| وصف المنتج | يستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية، والتركيبات الكهربائية، والأماكن الداخلية والخارجية المعرضة للانفجار، والمصانع، والصناعات الصناعية والزراعية. |
| ميزات المنتج | دخان منخفض بدون هالوجين، جيد البرودة، مقاوم للأشعة فوق البنفسجية والأوزون والعوامل الجوية. |
| مثبط للهب، ومقاوم للقطع والاختراق. | |
| مستوى حماية الكابلات المستوى الأول. | |
| مع إشعاع كابل كهروضوئي 150 درجة مئوية كمواد عازلة، فإن مثبط اللهب الخالي من الهالوجين هو راتنج البولي إيثيلين الرقيق المعدل غير السام والخالي من الهالوجين كالمادة الخام الرئيسية، أضف مثبطات اللهب غير السامة والخالية من الهالوجين، ومثبت الحرارة، والقضاء على عامل الدخان، والمواد الحافظة، مثل الأسمدة، لا يحتوي على الهالوجين، والمعادن الثقيلة، والفوسفور. | |
| يتوافق مع ROHS، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهربائية | 1. مقاومة التيار المستمر: مقاومة التيار المستمر لقلب السلك الموصل للكابل النهائي عند 20 درجة مئوية لا تزيد عن 5.09 أوم/كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل للكابل النهائي عند 20 درجة مئوية عن 1014 أوم. سم، مقاومة عزل الكابل النهائي عند 90 درجة مئوية لا تقل عن 1011 أوم. سم | |
| 3. مقاومة سطح الغلاف: يجب ألا تقل مقاومة سطح غلاف الكابل النهائي عن 109 أوم. | |
| هيكل الكابل | الموصل: سلك نحاسي مطلي بالقصدير 2.5، 4،6،10،16 مم2 PV1 - F |
| 25،16 و 10، 6،4،2.5 مم2 سلك PV | |
| العزل: > 0.5 مم سميكة مع مادة منخفضة الدخان والهالوجين، وتلبية الحد المحدد للعميل. | |
| الغلاف: سمك مادة منخفضة الدخان وخالية من الهالوجين > 0.5 مم. | |
| معلمات مفصلة | درجة الحرارة المحيطة: - 40 درجة مئوية ~ + 90 درجة مئوية |
| أعلى درجة حرارة للموصل: 120 درجة مئوية (تسمح بـ 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 درجة مئوية) | |
| الجهد المحدد: AC0.6/1kv dc1.8kv. |
(ننتج أيضًا نواة واحدة 2.5 مم2، 4 مم2، 6 مم2 و 10 مم2، بالإضافة إلى نوى مزدوجة،
يرجى استشارتي مباشرة إذا لزم الأمر)
الأسئلة الشائعة:
1. متى يمكنني الحصول على عرض الأسعار؟
في غضون 24 ساعة من الحصول على الاستفسار، إذا كنت في عجلة من أمرك للحصول على السعر، فيرجى الاتصال بنا لتقديم المواصفات الكاملة حول الكابل. سيتم حساب السعر قريبًا.
2. كم من الوقت حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع، بشكل أساسي وفقًا للكمية.
3. ما هي شروط الدفع الخاصة بك؟
نحن نقبل T/T (التحويل المصرفي)، L/C
4. هل تقبل الطلب المخصص؟
نعم، نحن نفعل.
5. هل تقدم OEM و ODM؟
نعم. تتوفر OEM و ODM.

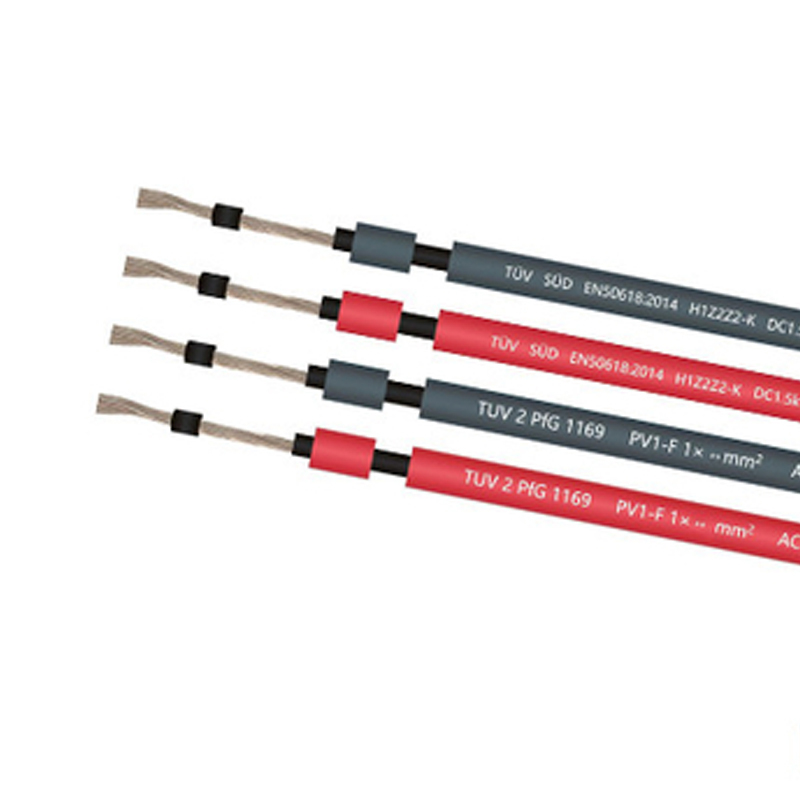

صورة لكابل الطاقة الشمسية DC 16mm2
