تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: H1Z2Z2-K 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: negotiable
تفاصيل التغليف: 100 م / لفة ، 500 م في الكرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كابل الطاقة الشمسية 4mm2 |
AC الجهد: |
600/1000 فولت |
موصل: |
56/0.285 |
لون: |
أسود أو أحمر |
وزن: |
٦٨ كجم/كم |
التعبئة: |
100 م/لفة |
اسم المنتج: |
كابل الطاقة الشمسية 4mm2 |
AC الجهد: |
600/1000 فولت |
موصل: |
56/0.285 |
لون: |
أسود أو أحمر |
وزن: |
٦٨ كجم/كم |
التعبئة: |
100 م/لفة |
12AWG TUV معتمد 1000V AC/1500V DC كابل الطاقة الشمسية الضوئية المعزولة مزدوجة 4mm2 XLPE
تحديد
عزل الجدار المزدوج،حزمة الإلكترونات متقاطعة.
مقاومة الأشعة فوق البنفسجية،الماء،الأوزون،السوائل،المالح،التغير الجوي العام.
خالية من الهالوجين،متخفية للنار،منخفضة السمية.
المرونة وأداء التجريد.
تمت الموافقة على TUV.
قدرة تحمل التيار الكبير.
مقاومة للكش
| النوع | القطع العرضي | تصميم الخيوط | قطر الموصل | مقاومة الموصل | القطر الخارجي | الجهد القياسي | التيار المسموح به |
| H1Z2Z2-K 1x2.5mm2 | 2.5ملم2 | 36 × φ0.285mm | 2.0 ملم | 8.21 Ω/km | 5.0 ملم | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4 مليمتر مربع | 56 × φ0.285mm | 2.6ملم | 5.09 Ω/km | 5.5ملم | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3ملم | 3.52 Ω/km | 6.1ملم | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10 ملم مربع | 80x φ0.4mm | 4.4ملم | 1.95 Ω/km | 7.2ملم | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16 مليمتر مربع | 120x φ0.4mm | 5.2ملم | 1.24 Ω/km | 8.2ملم | 1500VDC | 132A |
التطبيق:
تطبق على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة من الأسلاك، الاتصال، مناسبة بشكل خاص للخارج. مقاومة لأشعة الشمس، مكافحة الشيخوخة،استخدام مواد مضاعفة للحريق الخالية من الهالوجين منخفضة الدخان، درجة أعلى، أكثر أماناً.
| الاسم | كابلات الطاقة الكهروضوئية |
| وصف المنتج | تستخدم على نطاق واسع في المنشآت الشمسية الداخلية والخارجية، والمنشآت الكهربائية، والمناطق الداخلية والخارجية المعرضة للانفجار، والمصانع، والصناعات الصناعية والزراعية. |
| خصائص المنتج | دخان منخفض بدون هالوجين، بارد جيد، الأشعة فوق البنفسجية، مقاومة للأوزون ومقاومة للطقس. |
| مضاد للحريق، مقاومة للقطع ومقاومة الاختراق. | |
| مستوى حماية الكابلات المستوى الثاني | |
| مع إشعاع الكابلات الضوئية بنسبة 150 درجة مئوية كمواد عازلة ، فإن مضاد للاحتراق الخالي من الهالوجين هو الراتنج الهندجين الرقيق غير السام من البولي إيثيلين غير السامإضافة خالية من الهالوجين، غير سامة، مضاعفة للحريق، المثبت الحراري، القضاء على وكيل الدخان، المواد الحافظة، مثل الأسمدة، لا تحتوي على الهالوجين، المعادن الثقيلة، الفوسفور. | |
| إنه متوافق مع ROHS، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1المقاومة المباشرة: المقاومة المباشرة للأسلاك النهائية عند درجة حرارة 20 درجة مئوية |
| 2المقاومة العازلة: يجب أن تكون المقاومة العازلة النهائية للكابل عند 20 درجة مئوية لا تقل عن 1014 Ω. | |
| 3مقاومة سطح الغطاء: يجب أن تكون مقاومة سطح غطاء الكابل النهائي لا تقل عن 109 Ω. | |
| هيكل الكابلات | موصل: سلك نحاس معد 2.5، 4 ،6,10،16 ملم مربع PV1 - F |
| 2516 و10 و64,2سلك فولتيكي مساحته 5 ملم مربع | |
| العزل: > 0.5 ملم سميكة مع كمية منخفضة من الدخان والمواد الهالوجينية ، وتلبية الحد المحدد من العميل. | |
| الغطاء: ضخامة مواد خالية من الدخان والهالوجين > 0.5 ملم. | |
| المعلمات التفصيلية | درجة الحرارة المحيطة: - 40 °C ~ + 90 °C |
| أعلى درجة حرارة الموصل: 120 درجة مئوية (تسمح لـ 5 ثوان في درجة حرارة الدائرة القصيرة 200 درجة مئوية) | |
| الجهد المحدد: AC0.6/1kv dc1.8kv |
(نحن أيضا ننتج قلب واحد من 2.5mm2، 6mm2، 10mm2 و 16mm2، فضلا عن النواة المزدوجة،
يرجى استشارة لي مباشرة إذا لزم الأمر)

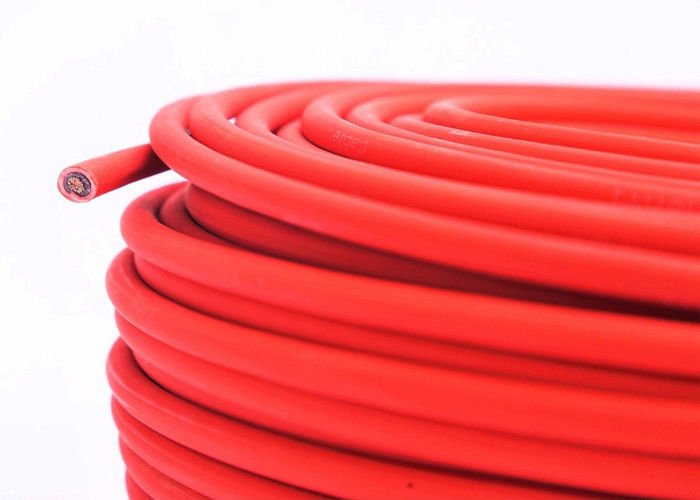

صورة للكابل الشمسي الكهروضوئي 4 ملم
