تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: As request
إصدار الشهادات: ISO9001/TUV/CE
رقم الموديل: H1Z2Z2-K 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: negotiable
تفاصيل التغليف: 100 م / لفة ، 250 م / لفة ، 500 م في الكرتون
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 70000 م في اليوم
اسم المنتج: |
كابل النظام الشمسي 4MM2 |
قائد: |
النحاس المعلب |
التعبئة: |
500 م / لفة |
OD كابل: |
5.5 ملم |
الجهد DC: |
1500 فولت |
اللون: |
أحمر / أسود |
اسم المنتج: |
كابل النظام الشمسي 4MM2 |
قائد: |
النحاس المعلب |
التعبئة: |
500 م / لفة |
OD كابل: |
5.5 ملم |
الجهد DC: |
1500 فولت |
اللون: |
أحمر / أسود |
كابل شمسي 4 مم2 H1Z2Z2-K DC XLPO سقف نظام كهروضوئي
| التطبيقات: | مخصص للاستخدام في نظام إمداد الطاقة الكهروضوئية. يمكن تركيبه كحر الحركة أو ثابت أو معلق. يمكن تركيبه أيضًا في صواني الكابلات أو القنوات أو على الجدران أو داخلها. |
|---|---|
| الموصل: | نحاس مُعلّب |
| العزل: | شعاع إلكتروني XLPE |
| الغلاف: | XLPE مقاوم للأشعة فوق البنفسجية |
| المعايير: | AS/NZS 5000.2 |
| الجهد: | 0.6/1 كيلو فولت تيار متردد أو 1.8 كيلو فولت تيار مستمر |
| طول التعبئة: | 100 متر، 500 متر |
| درجة حرارة التشغيل العادية: | 75 درجة مئوية |
| المعايير: | AS/NZS 5033.2012, PV1-F of TUV 2 Pfg 1169/08.2007 |
| لون النواة: | نواة واحدة: أحمر أو أسود |
| لون الغلاف: | أسود |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 90 درجة مئوية. |
| أقصى درجة حرارة للموصل: | 120 درجة مئوية. |
| أداء الحريق: | انتشار اللهب الرأسي لكابل واحد: IEC60332-1 كثافة الدخان: IEC61034, EN50268-2 |
نظرًا لوجود العديد من المشاكل البيئية، بسبب إهدار الموارد الطبيعية وعدم العناية بالطبيعة، فإن الأرض تجف، ويبحث البشر عن طرق لإيجاد بدائل، وقد تم بالفعل العثور على طاقة بديلة تسمى الطاقة الشمسية، وتكتسب صناعة الطاقة الكهروضوئية الشمسية تدريجياً المزيد والمزيد من الاهتمام حيث تنخفض أسعارها بمرور الوقت ويعتبر الكثير من الناس الطاقة الشمسية بديلاً لمكاتبهم أو طاقة منازلهم. يجدونها رخيصة ونظيفة وموثوقة. على خلفية الاهتمام المتزايد بالطاقة الشمسية، من المتوقع أن تزداد الحاجة إلى الكابلات الشمسية التي تتكون من النحاس المعلب، 1.5 مم، 2.5 مم، 4.0 مم وما إلى ذلك. سيتم وصفها بعد قليل. الكابلات الشمسية هي وسائط نقل التيار لتوليد الطاقة الشمسية. إنها صديقة للطبيعة وأكثر أمانًا من سابقاتها. إنها تربط الألواح الشمسية.
البيانات الفنية
الموصل: نحاس معلق مجدول
راجع IEC 60228 class 5
العزل الداخلي: XLPE
الغطاء الخارجي: XLPE
اللون: أسود وأحمر
| رقم كود المنتج | الحجم (مم2) | قطر الموصل N/مم | قطر العزل (مم) | القطر الاسمي للغلاف (مم) | الوزن الصافي/1000 متر (كجم) |
| PV1-F 1x1.5mm2 | 1.5 | 30/0.25 | 3.1 | 4.7 | 39 |
| PV1-F 1x2.5mm2 | 2.5 | 49/0.25 | 3.6 | 5.3 | 48 |
| PV1-F 1x4mm2 | 4 | 56/0.285 | 4.1 | 5.8 | 68 |
| PV1-F 1x6mm2 | 6 | 84/0.285 | 4.7 | 6.4 | 88 |
| PV1-F 1x10mm2 | 10 | 80/0.40 | 5.6 | 7.5 | 132 |
| PV1-F 1x16mm2 | 16 | 126/0.40 | 7.55 | 10.2 | 205 |
التطبيقات:
تُستخدم للألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة بالأسلاك والاتصال، وهي مناسبة بشكل خاص للاستخدام في الهواء الطلق. مقاومة لأشعة الشمس، ومضادة للشيخوخة، باستخدام مواد مثبطة للهب خالية من الهالوجين منخفضة الدخان، ودرجة أعلى، وأكثر أمانًا.
| الاسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية، والتركيبات الكهربائية، والأماكن الداخلية والخارجية المعرضة للانفجار، والمصانع، والصناعات الصناعية والزراعية. |
| ميزات المنتج | دخان منخفض بدون هالوجين، جيد البرودة، مقاوم للأشعة فوق البنفسجية والأوزون والعوامل الجوية. |
| مثبط للهب، مقاوم للقطع والاختراق. | |
| مستوى حماية الكابلات المستوى الأول. | |
| مع إشعاع كابل كهروضوئي 150 درجة مئوية كمواد عازلة، فإن مثبط اللهب الخالي من الهالوجين هو راتنج البولي إيثيلين الرقيق المعدل غير السام والخالي من الهالوجين كالمادة الخام الرئيسية، أضف مثبط للهب غير سام وخالي من الهالوجين، ومثبت للحرارة، والقضاء على عامل الدخان، والمواد الحافظة، مثل الأسمدة، لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| يتوافق مع ROHS، ومقاومة العزل صغيرة بعد الغمر. | |
| الكهربائية | 1. مقاومة التيار المستمر: مقاومة التيار المستمر لقلب السلك الموصل للكابل النهائي عند 20 درجة مئوية لا تزيد عن 5.09 أوم/كم |
| 2. مقاومة العزل: يجب ألا تقل مقاومة العزل النهائية للكابل عند 20 درجة مئوية عن 1014 أوم. سم، مقاومة عزل الكابل النهائي عند 90 درجة مئوية لا تقل عن 1011 أوم. سم | |
| 3. مقاومة سطح الغلاف: يجب ألا تقل مقاومة سطح غلاف الكابل النهائي عن 109 أوم. | |
| هيكل الكابل | الموصل: سلك نحاسي معلب 2.5، 4،6،10،16 مم2 PV1 - F |
| 25،16 و 10، 6،4،2.5 مم2 سلك PV | |
| العزل: > 0.5 مم سميكة مع مادة منخفضة الدخان والهالوجين، وتلبية الحد المحدد للعميل. | |
| الغلاف: سمك مادة منخفضة الدخان وخالية من الهالوجين > 0.5 مم. | |
| معلمات مفصلة | درجة الحرارة المحيطة: - 40 درجة مئوية ~ + 90 درجة مئوية |
| أعلى درجة حرارة للموصل: 120 درجة مئوية (السماح بـ 5 ثوانٍ في درجة حرارة الدائرة القصيرة 200 درجة مئوية) | |
| الجهد المحدود: AC0.6/1kv dc1.8kv. |
(ننتج أيضًا نواة واحدة 2.5 مم2، 6 مم2، 10 مم2 و 16 مم2، بالإضافة إلى نوى مزدوجة،
يرجى استشارتي مباشرة إذا لزم الأمر)

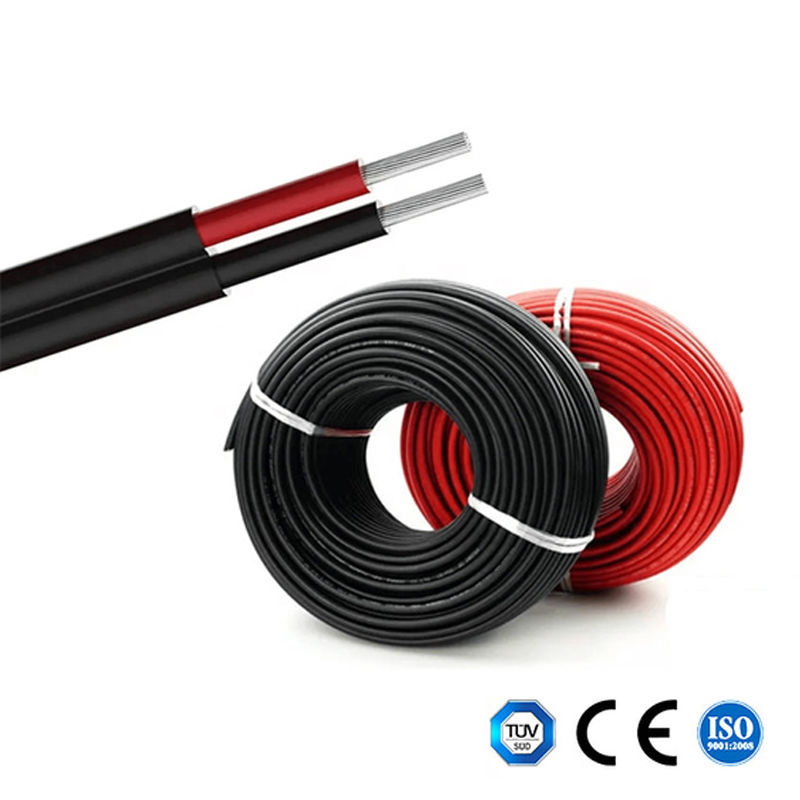

صورة كابل نظام شمسي 4 مم2
