تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/ISO9001
رقم الموديل: DC-00
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: 100sets / polybag 500sets / carton 39x39x22cm
وقت التسليم: 3-10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 5000 زوجا في اليوم
اسم المنتج: |
موصل لكابل تمديد PV |
اختبار الجهد: |
6 كيلو فولت |
درجة الحماية: |
IP67 |
التصنيف الحالي:: |
30 أ |
مقاومة التواصل: |
≤5mΩ |
اللون: |
أسود |
اسم المنتج: |
موصل لكابل تمديد PV |
اختبار الجهد: |
6 كيلو فولت |
درجة الحماية: |
IP67 |
التصنيف الحالي:: |
30 أ |
مقاومة التواصل: |
≤5mΩ |
اللون: |
أسود |
موصل ذكر وأنثى لكابل تمديد PV مع قابس محول عكسي للقطبية
قد يكون للعلامات التجارية المختلفة لموصلات الألواح الشمسية أقطاب مختلفة.منتجاتنا- m c 4 كابل ، سلك أحمر (موصل ذكر) = قطب موجب ، سلك أسود (موصل أنثى) = قطبية سالبة.قبل التوصيل النهائي ، تأكد من صحة القطبية ، وإلا فقد يتم عكس القطبية.
الخصائص العامة: كبل مصنوع من عازل وطلاء مرتبط بالحزمة الإلكترونية ؛مقاومة عالية للحرارة والبرودة والزيت والتآكل والأوزون والأشعة فوق البنفسجية والطقس ؛
مع تحسن رد الفعل في حالة نشوب حريق.دخان منخفض ، خالٍ من الهالوجين ، خالٍ من اللهب ، مثبط للهب ؛مرنة ، سهلة التجريد ، متطلبات مساحة منخفضة للغاية ، قوية للغاية ميكانيكيًا ، عمر طويل جدًا.
| نوع | تعبر | ساحل | موصل | موصل | الخارجي | مصنفة | مصنفة | وزن |
| الجزء | التصميم | قطر الدائرة | مقاومة | قطر الدائرة | الجهد االكهربى | تيار | ||
| مم² | رقم x ø (مم) | مم | Ω / كم | مم | VAC / DC | أ | كجم / كم | |
| PV-1 * 1.5 مم² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2.5 مم² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4.0 مم² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6.0 مم² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
1. الموصل يستخدم لمسة القصب بنوع مقبض الباب.
2. القفل التلقائي يجعل الاتصال أكثر سهولة وموثوقية.
3. الشكل الشعبي يناسب معظم التثبيت الميداني.
4. بسرعة إلى الموصل.
5. دليل على المياه ومنع الغبار.
6. عمر طويل.
| معدل الجهد: | 1000 فولت |
| التصنيف الحالي: | 22 أمبير (2.5 مم 2) ، 30 أمبير (4 مم 2 ، 6 مم 2) |
| اختبار الجهد: | 6 كيلو فولت (50 هرتز) |
| درجة الحماية: | IP67 / IP2X |
| مادة العزل: | PC / PA / PPO / TPE |
| مواد الاتصال: | نحاس مطلي بالفضة |
| درجة حرارة التشغيل: | -40 درجة مئوية ~ + 90 درجة مئوية |
| فئة آمنة: | 2 |
| فئة اللهب: | UL94-V0 |
| مقاومة التلامس لموصلات التوصيل: | ≤5mΩ |
| قوة الإدراج: | ≤50N |
| سحب القوة: | ≥50N |
| كابل مناسب: | 2.5 مم 2/4 مم 2/6 مم 2 (AWG14 / 12/10) |
| نظام قفل: | التقط |
| رقم المنتج. | DC-DC |
| الفولطية | TUV 1000 فولت تيار مستمر |
| التصنيف الحالي | 30 أ |
| المقاطع العرضية المناسبة للكابل | 2.5 مم 2 ~ 10.0 مم 2 / 14AWG ~ 8AWG |
| حجم المحطة | Φ4.0 مم |
| اختبار الجهد | تيار مستمر 8 كيلو فولت 1 دقيقة |
| درجة التلوث | 2 |
| فئة الحماية | الفئة الثانية |
| المواد الطرفية | النحاس المعلب |
| مقاومة التواصل | ≤ 5 مΩ |
| مواد العزل | PPO |
| مستوي رقم التعريف الألكتروني | IP67 (إيك 60529) |
| قوة الانسحاب | ≥ 50N |
| قوة الإدراج | ≤ 50N |
| اختبار درجة الحرارة | -40 درجة مئوية ~ + 85 درجة مئوية |
| فئة اللهب | UL94V - 0 |
تعليمات التجميع
أثناء التجميع الذاتي ، يتم استخدام الأجزاء والأدوات الأخرى المذكورة أو إذا تم تجاهل تعليمات التحضير والتجميع الموضحة هنا ، فلا يمكن ضمان السلامة أو الامتثال للبيانات الفنية.
للحماية من الصدمات الكهربائية ، يجب عزل الموصلات الكهروضوئية عن مصدر الطاقة أثناء تجميعها أو تفكيكها
يجب أن يوفر المنتج النهائي الحماية من الصدمات الكهربائية
الفصل تحت الحمل: يجب عدم فصل توصيلات القابس الكهروضوئية أثناء الحمل ، حيث يمكن وضعها في حالة عدم التحميل عن طريق إيقاف تشغيل محول التيار المتردد / التيار المتردد أو قطع قاطع دائرة التيار المتردد.
يجب حماية الموصلات المنفصلة من الأوساخ والماء باستخدام أغطية مانعة للتسرب.
الأجزاء الموصلة هي مانعة لتسرب الماء IP67
مميزات:
• تجميع ملفات بسيط وسريع وآمن وفعال
• تطوير تصميم مبتكر بشكل مستقل ، ولديك حقوق ملكية فكرية مستقلة ، وقابل للتكيف مع الموصل بشكل مباشر
• التحمل الميكانيكي العالي
• حمل التيار والجهد العالي: 30 أمبير ، 1000 فولت تيار مستمر
• مقاومة انتقال منخفضة
• تصميم مبتكر محكم الغلق ومقاوم للماء ومقاوم للغبار: IP68
• مادة بلاستيكية ممتازة ، UL 94-V0 ، نطاق واسع لدرجة الحرارة: -40 درجة مئوية إلى 90 درجة مئوية ، مقاومة للطقس والأشعة فوق البنفسجية للاستخدام الخارجي لفترة طويلة
• معتمد من TUV

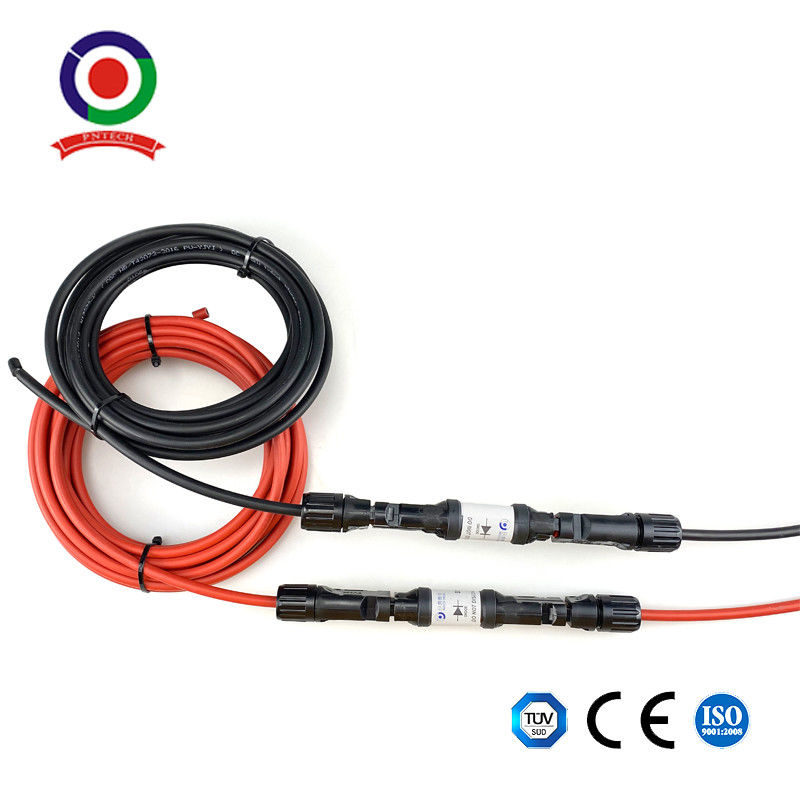

صورة موصل ذكر وأنثى بكابل تمديد PV
التعليمات:
1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من تلقي الاستفسار ، إذا كنت ملزماً للغاية للحصول على السعر ، فيرجى الاتصال بنا لإعطاء المواصفات الكاملة حول الكابل.سيتم احتساب السعر قريبا.
2. كم من الوقت حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وفقًا للكمية بشكل أساسي.
3. ما شروط الدفع الخاصة بك؟
نحن نقبل T / T (التحويل المصرفي) ، خطاب الاعتماد
4. هل تقبل الطلب المخصص؟
نعم فعلنا.
5. هل تقدمون oem وأوديإم؟
نعم فعلا.تتوفر OEM & ODM.
