تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Pntech
إصدار الشهادات: TUV/CE/CQC/ISO9001
رقم الموديل: H1Z2Z2-K 1x4mm2
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: Negotiation
تفاصيل التغليف: 100 م / لفة ، لفتين لكل كرتونة ، حجم الكرتون: 42 * 42 * 22 سم أيضا حزمة وفقا لمتطلبات العملاء
وقت التسليم: 3-15أيام
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 70000 متر في اليوم
اسم المنتج: |
4 مم² الكابلات الشمسية أحادية النواة |
مادة العزل: |
XLPO |
موصل: |
النحاس المعلب |
اعمال بناء: |
56 / 0.28 ملم |
سماكة: |
0.8 ملم |
مقاومة:: |
5.09 Ω / كم (بحد أقصى 20 ℃) |
كابل OD: |
5.8 مم |
اللون: |
أسود أو أحمر |
اسم المنتج: |
4 مم² الكابلات الشمسية أحادية النواة |
مادة العزل: |
XLPO |
موصل: |
النحاس المعلب |
اعمال بناء: |
56 / 0.28 ملم |
سماكة: |
0.8 ملم |
مقاومة:: |
5.09 Ω / كم (بحد أقصى 20 ℃) |
كابل OD: |
5.8 مم |
اللون: |
أسود أو أحمر |
1 متر 4 مللي متر على شبكة أكسجين خالية من النحاس الأسود سلك أحمر كابل الطاقة الشمسية الكهروضوئية أحادية النواة
كابل أحادي النواة 4 مم للصفائف الشمسية ذات الجهد العالي والمواصفات العالية ، التثبيتات والسلاسل.قادرة على ما يصل إلى 1000 فولت تيار مستمر و 55 أمبير.معزول مزدوج ومعتمد من TUV و CE و MCS.يشيع استخدامها على أنظمة العاكس ON GRID.
كل وحدة 1 متر.(على سبيل المثال ، اطلب 5 وستحصل على 5 أمتار ، وليس 5 × 1 مترًا)
تطبيق الكابلات الكهروضوئية الكهروضوئية DC كابل الطاقة الشمسية
تم تصميم هذه الكابلات لتوصيل مكونات النظام الكهروضوئي بالداخل والخارج
المباني والمعدات ذات المتطلبات الميكانيكية العالية والظروف الجوية القاسية.
معايير كابلات الطاقة الشمسية الكهروضوئية DC
DIN EN 50618
أداء مقاومة الحريق: IEC 60332-1
انبعاث دخان منخفض: EN / IEC 61034-2
خالٍ من الهالوجين وفقًا للمواصفة EN 50525-1 ، الملحق ب
تآكل منخفض للغازات وفقًا للمواصفة EN 50267-2-2 ، IEC 60754-2
كابل الطاقة الشمسية الكهروضوئية DC كابل الطاقة الشمسية الشخصية الفنية:
العمل الجهد: AC: 600 / 1000V DC: 1800V
الجهد الأقصى: 1.8 كيلو فولت
اختبار الجهد: 6.5 كيلو فولت تيار متردد
درجة حرارة العمل: -40-90 درجة مئوية
الانحناء راديو:
ثابت: 4 × القطر الكلي
مرن: 5 × القطر الكلي
الأعلى.درجة حرارة الموصل: 120 درجة مئوية
ماس كهربائى كحد أقصى.درجة حرارة الموصل: 250 درجة مئوية
مقاومة العزل: 10 م × كم
| اكتب | يعبر | ساحل | موصل | موصل | الخارجي | مصنفة | مصنفة | وزن | |
| قسم | التصميم | قطر الدائرة | مقاومة | قطر الدائرة | الجهد االكهربى | تيار | |||
| مم² | رقم x ø (مم) | مم | Ω / كم | مم | VAC / DC | أ | كجم / كم | ||
| PV-1 * 1.5 مم² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 | |
| PV-1 * 2.5 مم² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 | |
| PV-1 * 4.0 مم² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 | |
| PV-1 * 6.0 مم² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 | |
| PV-1 * 10.0 مم² | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 8.5 | 1000/1800 | 98 | 155 | |
| PV-1 * 16 مم² | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 | |
| PV-1 * 25 مم² | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 | |
| PV-1 * 35 مم² | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 | |
سمات:
1) المواد المتصالبة لشعاع الإلكترون لا تذوب أو تتدفق ، حتى في درجات الحرارة العالية ، ومقاومة عالية للحرارة ، والبرودة ، والتآكل ، ومقاومة للأشعة فوق البنفسجية ، والأوزون والتحلل المائي.
2) توفر هذه الكابلات وسيلة للتواصل بين الألواح الكهروضوئية (PV) ومن الألواح إلى العاكس.
3) تعمل بجهد تيار مستمر وتوفر عمرًا طويلاً في الظروف المكشوفة.
| اسم | كابل PV |
| وصف المنتج | تستخدم على نطاق واسع في التركيبات الشمسية الداخلية والخارجية ، والتركيبات الكهربائية ، والمناطق الداخلية والخارجية ، والمعرضة للانفجار ، والمصانع ، والصناعات الصناعية والزراعية. |
| مواصفات المنتج | دخان منخفض بدون هالوجين ، بارد جيد ، فوق بنفسجي ، مقاوم للأوزون ومقاوم للعوامل الجوية. |
| مثبطات اللهب ومقاومة القطع ومقاومة الاختراق. | |
| مستوى حماية الكابل Ⅱ المستوى. | |
| مع إشعاع الكابلات الكهروضوئية 150 درجة كمواد عازلة ، مثبطات اللهب الخالية من الهالوجين خالية من الهالوجين ، راتينج هينججينغ رقيق معدّل غير سام من البولي إيثيلين كمادة خام رئيسية ، إضافة خالية من الهالوجين ، غير سامة ، مثبطات اللهب ، مثبت الحرارة ، التخلص من الدخان عامل حافظة مثل الأسمدة لا يحتوي على الهالوجين والمعادن الثقيلة والفوسفور. | |
| يتوافق مع ROHS ، وتكون مقاومة العزل صغيرة بعد الغمر. | |
| الكهرباء | 1. مقاومة التيار المستمر: الكبل النهائي عند مقاومة التيار المستمر بسلك موصل 20 ليس أكبر من 5.09 Ω / كم |
| 2. مقاومة العزل: مقاومة العزل النهائية للكابل عند 20 ℃ يجب ألا تقل عن 1014 Ω.سم ، مقاومة عزل الكابلات النهائية عند 90 ℃ لا تقل عن 1011 Ω.سم | |
| 3. مقاومة سطح الغلاف: يجب ألا تقل مقاومة سطح غلاف الكابل النهائي عن 109 Ω. | |
| هيكل الكابلات | موصل: سلك نحاسي معلب 2.5 ، 4 ، 6 ، 10 ، 16 مم ^ 2 PV1 - F |
| 18 و 16 و 14 و 12 و 10 و 8 و 6 و 4 و 2 مم ^ 2 سلك PV | |
| العزل:> 0.5 مم بسمك منخفض مع دخان منخفض ومادة هالوجين ، وتفي بالحد المحدد للعميل. | |
| غمد: دخان منخفض وسمك مادة خالية من الهالوجين> 0.5 مم. | |
| معلمات مفصلة | درجة الحرارة المحيطة: - 40 درجة مئوية ~ + 90 درجة مئوية |
| أعلى درجة حرارة للموصل: 120 ℃ (اترك 5 ثوانٍ في درجة حرارة ماس كهربائى 200 ℃) | |
| الجهد المحدود: AC0.6 / 1kv dc1.8kv. |

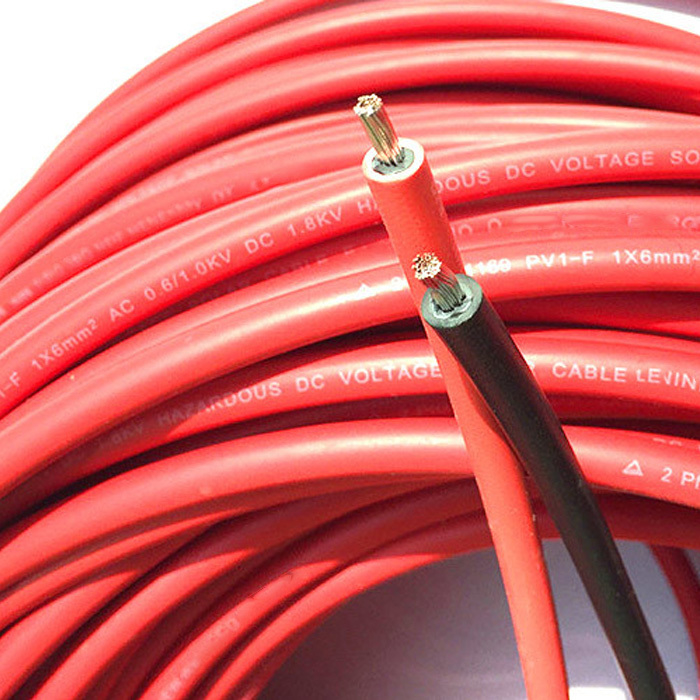

صورة 4 مم² كبل الطاقة الشمسية الكهروضوئية أحادية النواة
التعليمات:
1. متى يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة من تلقي الاستفسار ، إذا كنت عاجلاً للغاية للحصول على السعر ، من فضلك
اتصل بنا لإعطاء المواصفات الكاملة حول الكابل.سيتم احتساب السعر قريبا.
2. كم من الوقت حول التسليم؟
عادة في غضون 3-4 أيام عمل بعد الدفع ، وفقًا للكمية بشكل أساسي.
3. ما شروط الدفع الخاصة بك؟
نحن نقبل T / T (التحويل المصرفي) ، خطاب الاعتماد
4. هل تقبل الطلب المخصص؟
نعم فعلنا.
5. هل تقدمون oem وأوديإم؟
نعم فعلا.تتوفر OEM & ODM.
